IEC/EN 60127与UL/CSA 248-14的差异

文章来源 : 广东优科检测 发表时间:2020-03-11

广东优科检测是获得CNAS和CMA资质认可的第三方检测机构,实验室具备IEC/EN 60127、UL/CSA 248-14标准检测资质和检测能力,可提供小型保险丝UL认证、TUV认证及技术咨询服务,接下来为大家介绍IEC/EN 60127与UL/CSA 248-14的差异。


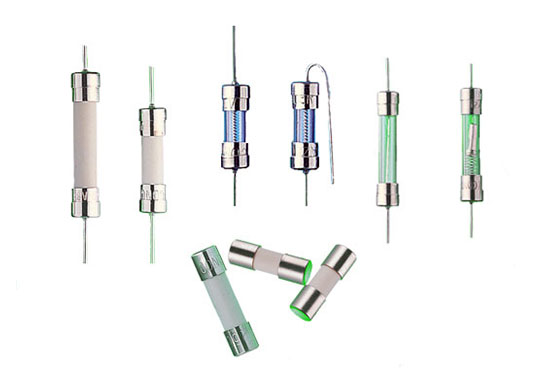

小型保险丝UL认证、TUV认证


一、额定值

对于小型熔断体的额定电流, IEC/EN 60127给出了各种标准规格单,在规格单中列明了各个额定电流值,这些电流等级遵循ISOR10数系,如80mA、100mA 、1A、1.25A、1.6 A、2 A、2.5 A、3.15 A、4 A、5 A、6.3 A、8A、10A等。一款熔断体,如果要按照IEC/EN 60127进行认证的话,就必须按照标准规格单中给出的电流值来标称;若其额定电流不在标准规格单内,或者在ISOR20数系中也找不到,又或者是大于10A的,那么这款熔断体就超过标准规格单的规定了。


UL/CSA 248-14中,不规定准确的电流值,而是在UL/CSA248-1给出典型电流值的基础上,规定额定电流不大于60A。


两者比较,会发现IEC/EN 60127对产品的电流值限制较多,而UL/ CSA 248-14则较灵活;而且UL/ CSA 248-14规定的额定电流范围比IEC/EN 60127规定的大得多,最大可以达到60A(而IEC/EN 60127-2规定的最大额定电流为10A,IEC/EN 60127-3规定的最大额定电流为5 A )。


虽然两组标准都把额定电流定义为能够连续承载而不会动作的电流值,但实际上,UL/ CSA和IEC/EN标准的熔断体在使用选择上有着很大的不同。从图1看,对于UL/ CSA标准的熔断体,额定电流In是它的最大不熔断电流;而IEC/EN标准的熔断体,1.5倍额定电流才是其最大不熔断电流。


在选择电路元件时,如果计算出电路的电流为1 A ,可以选择1 A 规格的符合IEC/EN60127-2标准的熔断体,因为它能正常承载并且有一定的裕量;但如果要选择UL/CSA 248-14标准的熔断体,则应该选用1A以上的。因为在同样的电路参数下,UL/CSA 248-14的熔断体比起IEC/EN 60127-2的,载流能力少了35%~40%。


熔断体的熔断特性

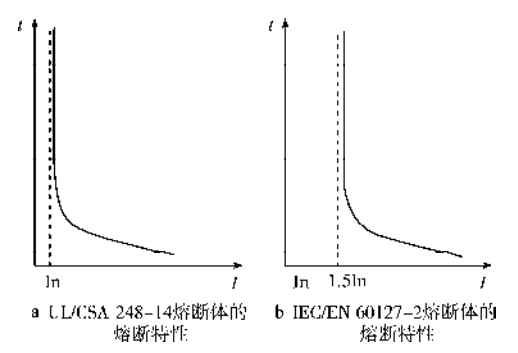

图1 熔断体的熔断特性


二、外形尺寸

对于小型熔断体的外形尺寸,IEC/EN 60127-2有明确要求,如,把产品分为5mm ×20mm 和 6.3mm ×32mm两种,产品的外形、尺寸在标准规格单中都有详细规定。而UL/ CSA 248-14只是规定了微型熔断体(microfuse)的主要尺寸不应超过10mm,除此之外没有其他硬性规定。


三、电气性能试验

IEC/EN 60127标准规定的电气性能试验包括:电压降、时间/电流特性、分断能力、耐久性试验、最大持续功耗试验、熔断体温升。UL/CSA 248-14规定的试验包括:温升及载流能力验证、过载验证、额定电压操作验证。见表1。

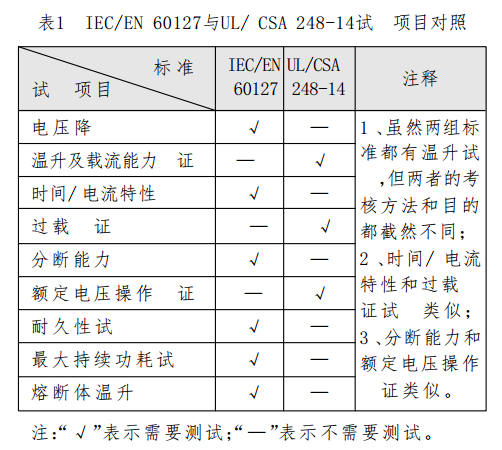

IEC/EN 60127与UL/ CSA 248-14试验项目对照


下面就各个试验项目展开分析:

1. “电压降试验”与“温升及载流能力验证”

IEC/EN 60127规定的电压降是指在额定电流条件下,达到热平衡后测量熔断体两端的电压降,并根据所测数值对样品排序编号;所测数值不超过标准规格单列出的最大电压降值;同批样品的电压降与平均值偏差不超过15%。


UL/CSA 248-14规定的温升试验是指在最大不熔断电流Inf(Inf=In)下,达到热平衡后测量熔断体接触件的温升值,不超过75℃,且熔断体不能熔断。

电压降试验采用直流电源;温升试验采用48~62Hz交流电源。


2. “时间/电流特性试验”与“过载验证”

IEC/EN 60127规定的时间/电流试验是指,在2.1倍额定电流、2.75倍额定电流、4倍额定电流、10倍额定电流下,测量熔断体的预飞弧时间(弧前时间),各个时间值均有一个范围要求,在标准规格单中给出。


UL/CSA 248-14规定的过载试验是指,在1.35倍额定电流、2倍额定电流、5倍额定电流下,测量熔断体熔断时间,各个时间均有一个上(下)限,如30A的熔断体,通2倍额定电流时的最大熔断时间是2min。

这两个试验都是考察小型熔断体的熔断特性。时间/电流特性试验使用直流电源;过载特性使用交流电源。


3. “分断试验”与“额定电压操作验证”

IEC/EN 60127-2规定的管状熔断体分为高分断能力熔断体和低分断能力熔断体。高分断能力是指在额定电压下,熔断体能够安全分断1500A的电流而不会对周围环境造成危险;低分断能力是指在额定电压下,能够安全分断35A或10倍额定电流(两者取较大值)的电流而不会对周围环境造成危险。


IEC/EN 60127规定的分断试验,包括额定分断试验和其他倍数电流的分断能力试验,分别为5倍、10倍、50倍、250倍额定电流。其中,额定分断能力就是上述的1500A和35A(或10倍额定电流)。


UL/ CSA 248-14规定:

125V的熔断体的分断等级是10000A ;

250V的熔断体有两个分断等级:125V 10000A和250V 较低的分断能力,见表2 ;

另外,IEC/EN 60127-2没有直流分断的规定;IEC/EN 60127-3要求符合标准规格单1、2的超小型熔断体进行直流分断能力测试,试验电流与交流分断一致。

UL/CSA 248-14提出了直流分断能力要求,但直流与交流的分断能力可以不一致。


4. “耐久性试验”、“最大持续功耗试验”试验方法是,在正常温度下使用直流电源:


表2 UL/ CSA 248-14与IEC/EN 60127 小型熔断体分断能力对照

— 测量额定电流下温度稳定后熔断体两端的电压降;

— 在1.2倍额定电流下通电1h,再断电15min。循环100周期;

— 在1.5倍额定电流下通电1 h(大于6.3A的30min),测量电压降,并用该数值来计算熔断体的最大持续功耗(最大持续功耗是指在规定的测试条件下,以最少能持续1h的最大电流等级测得的熔断体的功率损耗);

— 用a方法测试验后电压降。试验前后电压降变化不应超过10%。

IEC/EN 60127规定的耐久性试验即寿命试验,而UL/ CSA标准中没有这方面规定。


5. “熔断体温升”

IEC/EN 60127规定的温升试验只对超小型熔断体适用,对IEC/EN 60127-2的管状熔断体不需要该测试。

试验方法:

通以标准规格单规定的起始电流15min ;然后每15min递增0.1倍额定电流,直到熔断体熔断,测量整个过程中最热的点,即熔断瞬间的温升值。温升值不得超过135K。

而UL/ CSA 248-14的温升试验是通额定电流(In)直到熔断体温度稳定,测量此时熔断体的温升,不能超过75℃,且此过程中熔断体不能熔断。


四、IEC/EN 60127系列标准的发展趋势

作为熔断体的规范标准, IEC/EN60127系列正朝着大电流、多种型式尺寸的方向发展。比如,IEC/EN 60127-2∶2003+A1∶2003将所有规格单的额定电流提高到了10A ;正在酝酿中的修订件A2,提出了4.5mm×14.5mm规格的熔断体,并且首次出现3A、7A等不属于ISOR10数系的额定电流。特别是近期IEC第3 2技术委员会第32C《小型熔断器》分委员会的标准文件表明,IEC/EN60127标准正在逐步突破自身的硬性框架,朝着灵活多样的方向发展。


总之,IEC/EN 60127标准与UL/CSA 248-14标准相比较,IEC/EN 60127规范具体详细,对产品使用过程中的各个细节都能考察。而UL248-14则较宽松,在符合大原则的基础上,产品能够有更多的发展、变化空间。
