连接器插拔力测试报告哪里可以做?

文章来源 : 本站 发表时间:2020-03-20

广东优科检测是获得CNAS和CMA资质认可的第三方检测机构,实验室具备连接器插拔力测试能力和测试资质,可出具连接器插拔力测试报告

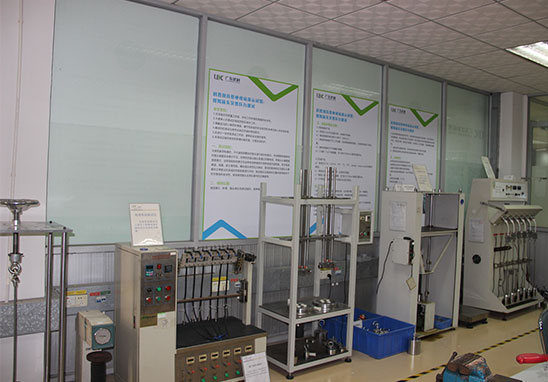

连接器插拔力测试


连接器插拔力测试标准

EIA-364-13C 《国际电气协会插拔力测试规范》

为了保证连接器适配后的可靠性和稳定性,EIA-364-13C标准规定连接器插入力不得大于额定值(确保使用者不至于很难插入适配头),而拔出力不得小于额定值(防止在各种复杂场合松脱或掉落,造成设备连线中断及损坏)。


连接器插拔力测试常见试验项目

1. 连接器单孔插拔试验;

2. 连接器插拔寿命试验;

3. 连接器 Normal Force 测试;

4. 连接器整排插拔试验;

5. 连接器单Pin与塑胶保持力试验;

6. 各种压缩、拉伸破坏强度试验。


连接器插拔力测试资质


常见连接器插拔力测试要求

1. USB连接器

测试条件:测试头插拔次数≤10次,插拔速度为12.7mm/分钟。

测试要求:拔出力≥1.0Kg,焊线后注塑成品≥0.8Kg2;连接器插入力≤3.5Kg。


2. Mini-Din连接器

测试条件:测试头插拔次数≤10次,插拔速度为25.4mm/分钟。

测试要求:拔出力≥1.3Kg,焊线后注塑成品≥1.0Kg2;连接器插入力≤3.5Kg。


3. S-ATA连接器

测试条件:测试头插拔次数≤10次,插拔速度为25.4mm/分钟。

测试要求:拔出力≥1.0Kg,插入力≤4.5Kg。


4. D-SUB系列-09P连接器

测试条件:测试头插拔次数≤20次,插拔速度为25.4mm/分钟。

测试要求:拔出力≥1.5Kg,插入力≤3.5Kg。


5. D-SUB系列-15P连接器

测试条件:测试头插拔次数≤20次,插拔速度为25.4mm/分钟。

测试要求:拔出力≥2.0Kg,插入力≤5.0Kg。


6. D-SUB系列-25P连接器

测试条件:测试头插拔次数≤20次,插拔速度为25.4mm/分钟。

测试要求:拔出力≥2.5Kg,插入力≤8.5Kg。


7. D-SUB系列-37P连接器

测试条件:测试头插拔次数≤20次,插拔速度为25.4mm/分钟。

测试要求:拔出力≥3.0Kg,插入力≤12.5Kg


8. Housing系列-02P连接器

测试要求:拔出力≥0.5Kg,插入力≤3.0Kg。

测试条件:测试头插拔次数≤5次,插拔速度为12.7mm/分钟。


9. Housing系列-04P连接器

测试要求:拔出力≥0.5Kg,插入力≤3.0Kg;

测试条件:测试头插拔次数≤5次,插拔速度为12.7mm/分钟。


10. Housing系列-06P连接器

测试要求:拔出力≥0.5Kg,插入力≤3.0Kg。

测试条件:测试头插拔次数≤5次,插拔速度为12.7mm/分钟。


11. Housing系列-08P连接器

测试要求:拔出力≥0.7Kg,插入力≤3.5Kg。

测试条件:测试头插拔次数≤5次,插拔速度为12.7mm/分钟。


12. Housing系列-10P连接器

测试要求:拔出力≥0.7Kg,插入力≤3.5Kg。

测试条件:测试头插拔次数≤5次,插拔速度为12.7mm/分钟。


13. Housing系列-12P连接器

测试要求:拔出力≥1.0Kg,插入力≤5.0Kg。

测试条件:测试头插拔次数≤5次,插拔速度为12.7mm/分钟。


14. Housing系列-14P连接器

测试要求:拔出力≥1.0Kg,插入力≤5.0Kg。

测试条件:测试头插拔次数≤5 次,插拔速度为12.7mm/分钟。


15. Housing系列-16P连接器

测试要求:拔出力≥1.0Kg,插入力≤5.0Kg。

测试条件:测试头插拔次数≤5次,插拔速度为12.7mm/分钟。


16. 187端子系列连接器

测试要求:拔出力≥1.5Kg,插入力≤6.5Kg。

测试条件:测试头插拔次数≤5次,插拔速度为12.7mm/分钟。


17. 250端子系列连接器

测试要求:拔出力≥2.0Kg,插入力≤8.0Kg。

测试条件:测试头插拔次数≤5次,插拔速度为12.7mm/分钟。


18. IDC端子系列连接器

测试要求:拔出力≥0.06g*Pin数,插入力≤6.8Kg。

测试条件:测试头插拔次数≤10次,插拔速度为12.7mm/分钟。

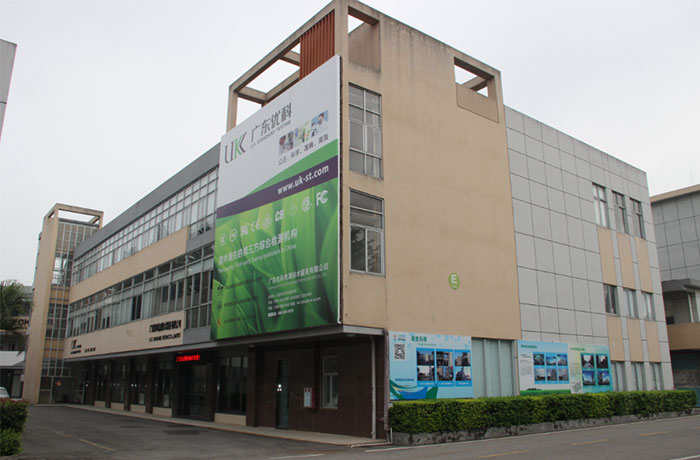

连接器插拔力测试机构


连接器插拔力测试报告办理流程

1. 业务咨询:申请人提供产品资料图片及测试要求给广东优科检测;

2. 工程报价:根据申请人提供的资料,工程师作出评估,确定须测试的项目,并向申请方口头报价;

3. 提供资料:申请方接受口头报价后,填写测试申请表和测试样品一起提交到广东优科检测;

4. 支付款项:收到到申请表和样品后向申请方发出书面报价,申请方根据书面报价安排付款;

5. 样品测试:依照所适用的标准或客户要求进行产品测试;

6. 出具报告:测试完成实验室出具连接器插拔力测试报告;

7. 邮寄报告:项目结束后会邮寄出报告,结案。


以上就是关于连接器插拔力测试报告哪里可以做的介绍,如果您有端子、连接器产品需要做插拔力测试,欢迎联系广东优科检测工程师!
