连接器保持力测试_第三方检测报告

文章来源 : 广东优科检测 发表时间:2020-04-03

广东优科检测是获得CNAS和CMA资质认可的第三方检测机构,实验室具备连接器保持力测试资质和测试能力,可提供连接器保持力测试服务,并可出具第三方检测报告。

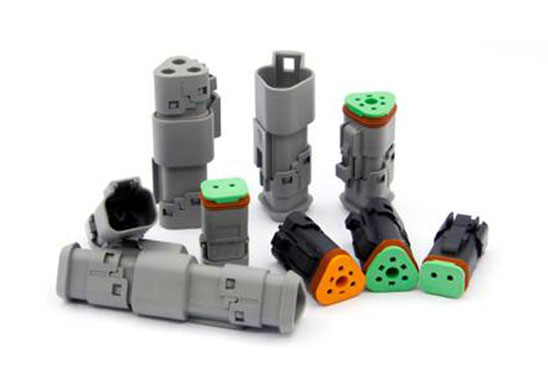

连接器保持力测试


连接器保持力测试目的

连接器保持力测试是一种用来评估电子连接器在正常使用期间插入保持系统承受可能存在轴向机械应力的标准方法。可用来测试连接器端子在装进塑胶后,所能承受的轴向力量,以避免在使用时,因操作上的错误,而造成连接器退PIN及接触不良等状况。


连接器保持力测试标准

EIA-364-29 《电子连接器端子保持力测试方法》

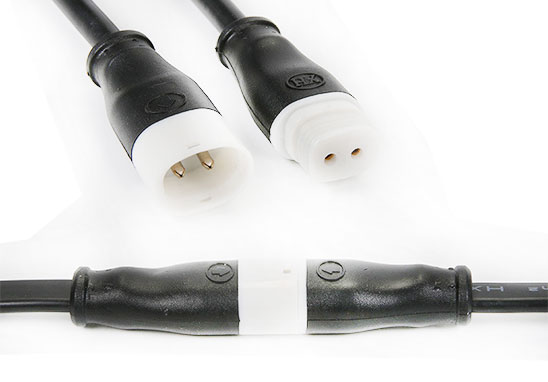

连接器保持力测试


连接器保持力测试步骤

1. 样品准备:测试样品由插头和可接触端插座组成,除非有特别说明,样品应由所有可用硬件包括胶芯、端子组成。除非规格中另有说明。则需把这些端子脱离胶芯。

2. 装载样品:将测试样品直接固定与测试机台上。

3. 机台调节:将测试机台调节于原始状态。

4. 样品测试:使测试样品受到两个方向的轴向加载,加载速率约为10psi/sec并持续1分钟。


连接器保持力测试方法

一、量测位移的变化

1. 将测试样品固定在治具上,并在端子装配的反方向施加推力或拉力。

2. 预拉或预推1/3的规格力量(max:3 lb)于端子上,并在样品端子上选一参考点作为位移的量测原点。

3. 以约每秒增加一磅的速度增加到所规定的力量并停留5-10秒钟。

4. 从参考点量测经此承受力量后,位移的变化是否合乎规格的规定。


二、量测把端子推(拉)出HOUSING时的力量。

1. 在测试样品的端子施一轴力(拉或拔)直到把端子被推(拉)出塑胶体,并量测(推)出时的最大力量。

2. 所量测的最大力量是否大于规格所订的最小规格值。

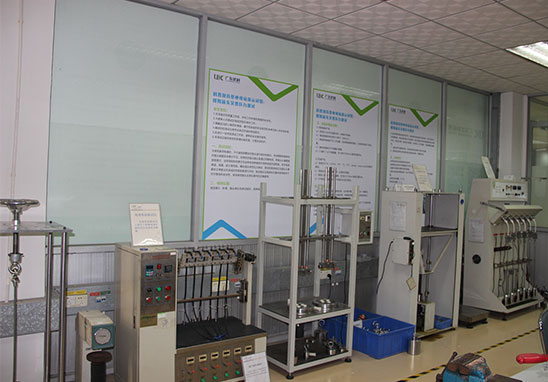

连接器保持力测试


连接器保持力测试注意事项

1. 连接器保持力测试中,测力表或力矩表应置于连接器的合适位置,以便于读数指针位于量规的中间,这样操作量规可精确到±2%。

2. 此方法为破坏性测试不宜用来做允收测试。

3. 测试过程中要选择适当的夹具。


连接器保持力测试办理流程

1. 业务咨询:申请人提供产品资料、图片及测试要求给我司;

2. 工程报价:根据申请人提供的资料,工程师作出评估,并向申请方口头报价;

3. 提供资料:申请方接受口头报价后,测试样品提交到我司;

4. 支付款项:收到样品后向申请方发出书面报价,申请方根据书面报价安排付款;

5. 样品测试:依照所适用的标准进行产品测试;

6. 出具报告:测试完成实验室出具第三方检测报告,结案。


以上就是关于连接器保持力测试_第三方检测报告的介绍,如果您有连接器产品需要做插拔力测试、保持力测试、温升测试、耐电压测试第三方检测,欢迎联系广东优科检测工程师!
