连接器振动测试_第三方可靠性检测机构

文章来源 : 广东优科检测 发表时间:2020-04-10

广东优科检测是获得CNAS和CMA资质认可的第三方可靠性检测机构,实验室具备连接器振动测试资质和测试能力,可提供连接器振动测试服务,可出具第三方振动测试报告。

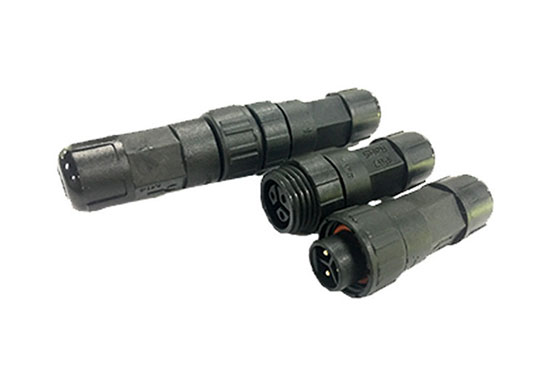

连接器振动测试


连接器振动测试目的

连接器振动测试是用来模拟产品在使用过程中可能遭受到主要频段或随机振动频段范围内及其振动幅度的环境,以此验证对产品性能的影响情况。


连接器振动测试设备要求

传感器需由标准传感器(精度在±2%以内)进行校准。振动系统包含有振动机及辅助测试设备,整个系统应能产生正弦或随机振动。用于随机振动的测试设备所产生的随机振动的振动幅度应符合高斯分布,但加速度的峰值可限止到最小为3倍的均方根值。


连接器振动测试标准

EIA-364-28F 连接器的振动试验 只测:推力≤98kN;频率:1Hz-3000Hz;位移≤76mm;负载≤2000kg;加速度≤980m/s。

JESD 22-B103B-2002 变频振动 只测:推力≤98kN;频率:1Hz-3000Hz;位移≤76mm;负载≤2000kg;加速度≤980m/s。

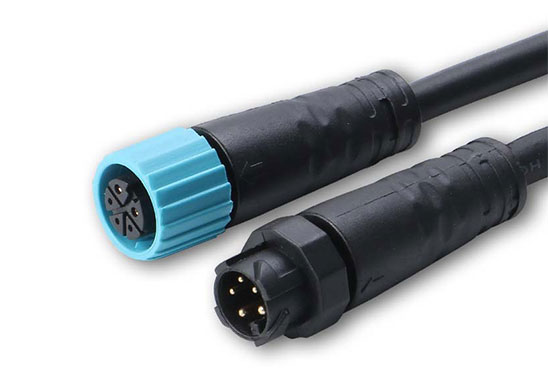

连接器振动测试


连接器振动测试方法

1. 将受测连接器样品的端子连接,并与断电监测器串联而行成各自独立的回路。量测回路的初始阻值并设定断电时间,回路额定电流几断电最终的判定阻值。

2. 将连接器样品依照三个正交轴向,分别架设于振动机台夹治具上,并仅贴加速规于治具表面作为机器系统的回路控制用途。

3. 适当输入振动测试规格所需的条件参数到控制器中(如振动频宽、振幅扫描、测试时间等),控制讯号产生后,经放大器功率放大而至振动机台产生所需的正弦或随机振动推力。

4. 更换每一受测连接器样品的三轴向,并记录或监控在每一独立的回路中是否有断电现象。

5. 检查连接器样品及配件外观是否有松脱、变形或折损的现象。


连接器振动测试要点

1. 连接器样品摆放方式:连接器样品需模拟使用状况;

2. 振动参数:加速度=9.81 m/s2,振幅=1.52mm;变频幅度&时间&方式;持续时间,均需确定;

3. 连接器样品加有负载,负载:100mA Max。


连接器振动测试规范要求

1. 不发生瞬断;

2. 其他尺寸和功能检查。




连接器振动测试办理流程

1. 业务咨询:申请人提供产品资料图片及测试要求给广东优科检测;

2. 工程报价:根据申请人提供的资料,工程师作出评估,确定须测试的项目,并向申请方口头报价;

3. 提供资料:申请方接受口头报价后,填写测试申请表和测试样品一起提交到广东优科检测;

4. 支付款项:收到到申请表和样品后向申请方发出书面报价,申请方根据书面报价安排付款;

5. 样品测试:依照所适用的标准或客户要求进行产品测试;

6. 出具报告:测试完成实验室出具连接器振动测试报告;

7. 邮寄报告:项目结束后会邮寄出报告,结案。


以上就是关于连接器振动测试_第三方可靠性检测机构的介绍,如果您有连接器产品需要做插拔测试、插拔力测试温升测试、保持力测试等可靠性检测,欢迎联系广东优科检测工程师!
