电线电缆电气性能测试哪里可以做?

文章来源 : 广东优科检测 发表时间:2020-05-29

广东优科检测是获得CNAS和CMA资质认可的第三方检测机构,实验室具备电线电缆检测资质和检测能力,可提供电线电缆电气性能测试服务,并可出具国际认可的第三方检测报告。

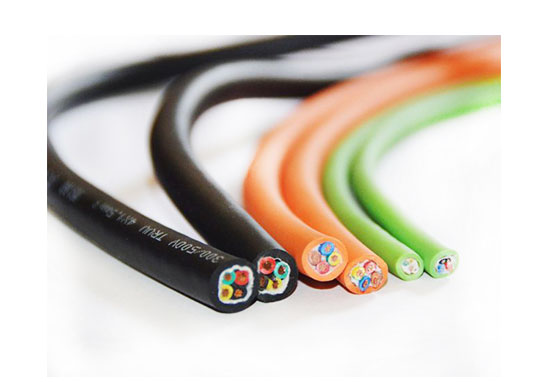

电线电缆电气性能测试


电线电缆电气性能测试标准

1. GB/T 2951.31、IEC 60811-508 电缆和光缆绝缘和护套材料;

2. GB/T 5023.1、IEC 60227-1、JB/T 8734.1 聚氯乙烯绝缘电缆;

3. GB/T 5013.1、IEC 60245-1、JB/T 8735.1 橡皮绝缘电缆;

4. UL2556 美规电线电缆;

5. UL817 软线组件与电源软线。

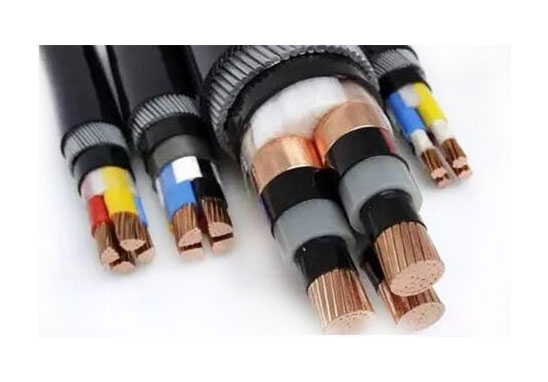

电线电缆电气性能测试


电线电缆电气性能测试项目

1. 直流电阻检测

直流电阻检测是根据电阻定律进行测试,即R=ρL/S,其中ρ为电阻率,L为导体的长度,S为导体截面积。


直流电阻测试方法:测量直流电阻采用单臂直流电桥或双臂直流电桥。测量范围:双臂电桥测1Ω及以下,单臂或双臂电桥测1Ω~99.9 Ω,单臂电桥测100Ω以下。


20℃标准直流电阻的换算:R20 =1000Rx /[1+α(t- 20]L,其中 R20为20℃/km的直流电阻,Rx为实测值,α为电阻温度系数,L为试样的测量长度。


在进行电阻测试时需要注意以下事项:测试环境的温度变化不大于±1℃,测试环境温度时温度计离地面至少1 m,且离试样不超过1m,测量时电流密度的适当选择,一般铝芯不大于0.5 A/mm² ,铜芯不大于1 A/mm² 。


2. 耐压测试

电线电缆的的绝缘强度取决于其绝缘结构与绝缘材料承受电场作用而不发生击穿破坏的能力。为保证电线电缆的安全工作,一般要进行耐压测试。


耐压测试方法:在特定条件下对产品施加一定的电压,在一定测试时间是否发生电击穿为判断试样是否符合标准。实验时的电压和时间,可根据不同的产品进行选择。在做耐压测试时,需要注意的是,实验区有金属接地护栏,有完整的应急防护措施,试验区内有接地极,接地电阻应小于4Ω。


3. 绝缘电阻检测

绝缘电阻是电线电缆产品绝缘特性的重要指标,它反应了产品承受电击穿或热击穿的能力,同时也反应了绝缘材料在工作状态下的耐损耗的能力。


我们常说的绝缘电阻是指绝缘上所施加的直流电压U与泄漏电流Ig的比值, 即R i =U/Ig,比较常用的测试方法主要有:直流比较法和电压电流法。在试验中可选择 ZC- 90型绝缘电阻测试仪等试验设备,其试样有效长度、试验环境和试验电压应按相关标准执行。


最终试验结果的计算:RL =RX·L,其中RL 为每千米长度绝缘电阻,RX为试样绝缘电阻,L为试样有效测量长度。

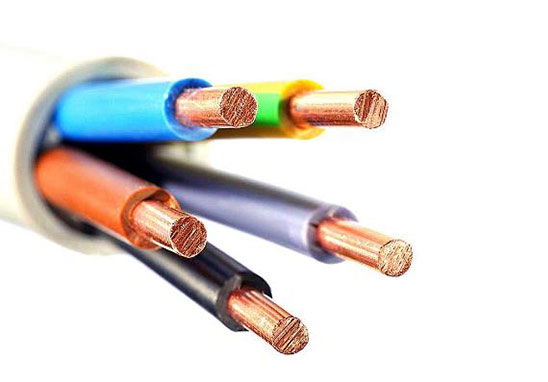

电线电缆电气性能测试


电线电缆测试报告办理流程

1. 业务咨询:申请人提供产品资料、图片及测试要求给我司;

2. 工程报价:根据申请人提供的资料,工程师作出评估,并向申请方口头报价;

3. 提供资料:申请方接受口头报价后,测试样品提交到我司;

4. 支付款项:收到样品后向申请方发出书面报价,申请方根据书面报价安排付款;

5. 样品测试:依照所适用的标准进行产品测试;

6. 出具报告:测试完成实验室出具电线电缆测试报告,结案。


以上就是关于电线电缆电气性能测试哪里可以做的介绍,如果您有电线电缆需要做电气性能测试、UL认证、TUV认证,欢迎联系广东优科检测工程师!
