PCB漏电起痕测试报告哪里可以做?

文章来源 : 广东优科检测 发表时间:2020-06-05

广东优科检测是获得CNAS和CMA资质认可的第三方检测机构,实验室具备漏电起痕测试资质和测试能力,可提供PCB漏电起痕测试服务,并可出具权威认可的第三方漏电起痕测试报告。

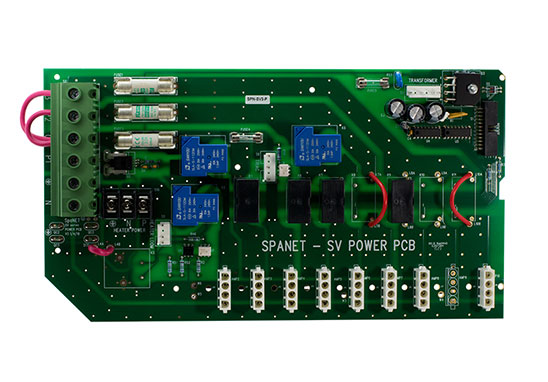

PCB漏电起痕测试报告


PCB漏电起痕测试标准

GB/T 4207-2012 《固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法》

GB/T4207标准规定了固体绝缘材料耐电痕化和相比电痕化指数的测量方法,适用于设备元件和盘状材料使用交变电压的场合,适用于600V以下的固体电气绝缘材料的耐电痕化性能的测量。

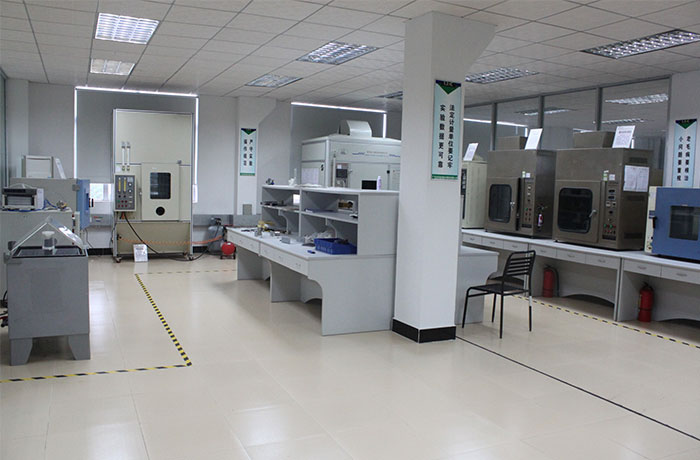

PCB漏电起痕测试实验室


PCB漏电起痕测试方法

1. 试样制取:

a. 使用具有平整表面的试样,其表面应使得在试验时液体不会从试样边缘流出;

b. 尺寸最好不小于15mm×15mm的平整表面;

c. 厚度应≥3mm,并在报告上注明。不平可以研磨(在报告中注明)。厚度小于3mm的试样需进行叠加。


2. 试样处理:

a. 试样表面应清洁,没有灰尘、脏污、指印、油脂、油、脱模剂或其他可能影响试验结果的污染物;

b. 试样应在23±5℃的环境下至少放置24h。


3. 溶液配比要求:

100mL蒸馏水或去离子水中加入氯化铵为0.1g±0.002g,蒸馏水及氯化铵的量用天平来称取。


4. 将样品放在20±5℃的环境温度条件下进行试验,电极的污染会影响结果,在每次试验前应清洗电极。


5. 测定耐漏电起痕指数(PTI)值:

a. 将处理过的样品水平地放置在绝缘支撑板上,电极按规定的压力与试样表面良好接触。

b. 用量规检查两电极之间的距离应为4.O±0.1mm。接通电源并施加规定的电压值 175V,同时启动滴液装置,使液滴 (0.1% 的 NH4Cl氯化铵)以30s士5s的间隔滴到试样上,直到滴完50滴或试样发生破坏为止(不超过50滴)。

试验应在2个样品上进行,每个样品只进行一次测试。

如果对测试结果怀疑,可选择以下两种方法之一进行:

① 增加三个样品进行测试,要求增加的三个测试均符合要求;

② 进行比规定电压值少 25V,滴数增加到 100的试验,则认为材料具有规定的PTI值,报告中应对此说明。


PCB漏电起痕测试要求

试验期间电流﹤0.5A 或电流≧0.5A 时,过流继电器连接时间小于2S,且试验样品不燃烧。


PCB漏电起痕测试机构


PCB漏电起痕测试报告办理流程

1. 业务咨询:申请人提供产品资料、图片及测试要求给我司;

2. 工程报价:根据申请人提供的资料,工程师作出评估,并向申请方口头报价;

3. 提供资料:申请方接受口头报价后,测试样品提交到我司;

4. 支付款项:收到样品后向申请方发出书面报价,申请方根据书面报价安排付款;

5. 样品测试:依照所适用的标准进行产品测试;

6. 出具报告:测试完成实验室出具第三方漏电起痕测试报告,结案。


以上就是关于PCB漏电起痕测试报告哪里可以做的介绍,如果您有PCB电路板、硅胶材料等产品需要出漏电起痕测试报告,欢迎联系广东优科检测工程师!
