电线电缆绝缘电阻测试_第三方检测报告

文章来源 : 广东优科检测 发表时间:2020-06-10

广东优科检测是获得CNAS和CMA资质认可的第三方检测机构,实验室具备电线电缆绝缘电阻测试资质和测试能力,可提供电线电缆绝缘电阻测试服务,并可出具第三方检测报告。

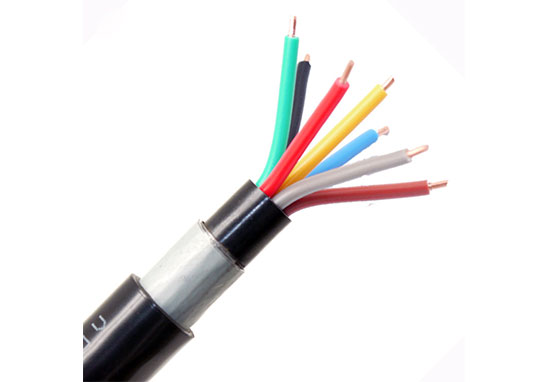

电线电缆绝缘电阻测试


电线电缆绝缘电阻测试标准

GB/T 3048.5 《电线电缆电性能试验方法 第5部分:绝缘电阻试验》

GB/T3048.5标准适用于测试电线电缆的绝缘电阻,包括直流比较法和电压-电流法:直流比较法的测量范围为(10^5~2X10^15)Ω;电压-电流法测量范围为(10^4~10^16)Ω;测量电压一般为(100~500)V。

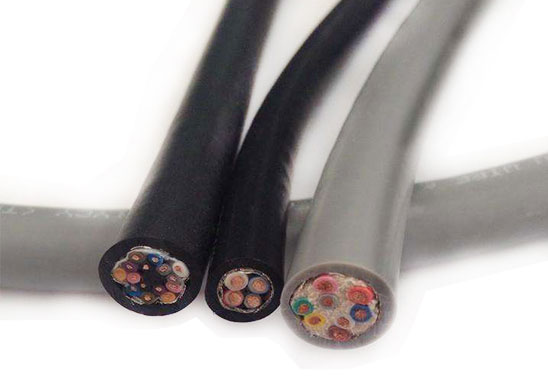

电线电缆绝缘电阻测试


电线电缆绝缘电阻测试试样制备要求

1. 除产品标准中另有规定着外,试样有效长度应不小于10m,应小心地剥除试样两端绝缘外的覆盖物,并注意不损伤绝缘表面;

2. 试样应在试验环境中放置足够长的时间,使试样温度和试验温度平衡,并保持稳定;

3. 浸入水中试验时,试样两个端头露出水面的长度应不小于250mm,绝缘部分露出的长度应不小于150mm;在空气中试验时,试样端部绝缘部分露出的长度应不小于100mm;露出的绝缘表面应保持干燥和洁净。


电线电缆绝缘电阻测试试验环境条件

除电线电缆产品标准中另有规定外,型式试验时测量应在环境温度为(20±5)℃和空气相对湿度不大于80%的室内或水中进行。例行试验时,测量一般在环境温度为(0~35)℃的室内进行。


电线电缆绝缘电阻测试方法

1. 从被试单芯电缆上切取一段1.40m长的试样,在试样中央部分包覆屏蔽层,可以采用金属编织或金属带作屏蔽层,其包覆方式应使得有效长度至少为1.0m。在有效测量长度的两端留出1mm宽的间隙,再绑扎5mm宽的金属丝作为保护环;然后将试样完成直径约15D(D为绝缘线芯的外径)但至少是0.20m的圆圈。试样应置于规定试验温度的空气烘箱中持续2h,测量线芯和屏蔽之间的绝缘电阻,测试时保护金属丝环接地。

2. 从被试多芯电缆上截取(3~5)m试样,将端头作适合于绝缘电阻测量的处理后,放入烘箱中。在达到规定试验温度后,保温2h,测量电缆线芯间的绝缘电阻。

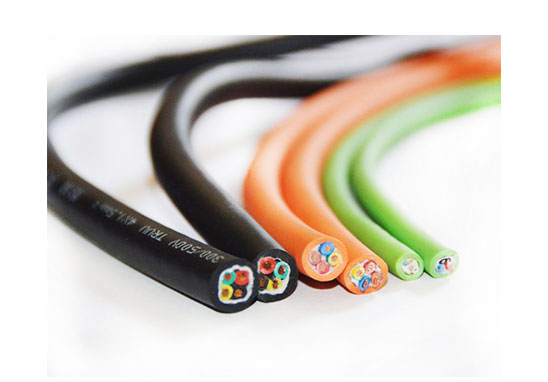

电线电缆绝缘电阻测试


电线电缆绝缘电阻测试报告办理流程

1. 业务咨询:申请人提供产品资料、图片及测试要求给我司;

2. 工程报价:根据申请人提供的资料,工程师作出评估,并向申请方口头报价;

3. 提供资料:申请方接受口头报价后,测试样品提交到我司;

4. 支付款项:收到样品后向申请方发出书面报价,申请方根据书面报价安排付款;

5. 样品测试:依照GB/T3048.5标准进行产品测试;

6. 出具报告:测试完成实验室出具第三方检测报告,结案。


以上就是关于电线电缆绝缘电阻测试_第三方检测报告的介绍,如果您有电线电缆需要做绝缘电阻测试、耐压测试、燃烧测试等可靠性测试服务,欢迎联系广东优科检测工程师!
