安规电容充放电测试哪里可以做?

文章来源 : 广东优科检测 发表时间:2020-07-13

广东优科检测是获得CNAS和CMA资质认可的第三方检测机构,实验室具备安规电容认证检测资质和检测能力,可提供安规电容充放电测试、UL认证、TUV认证、CQC认证及技术咨询服务。


安规电容充放电测试


什么是安规电容?

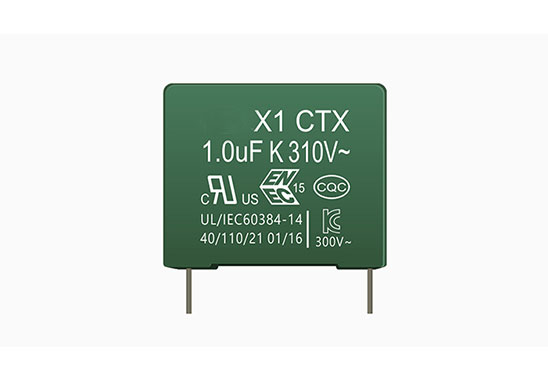

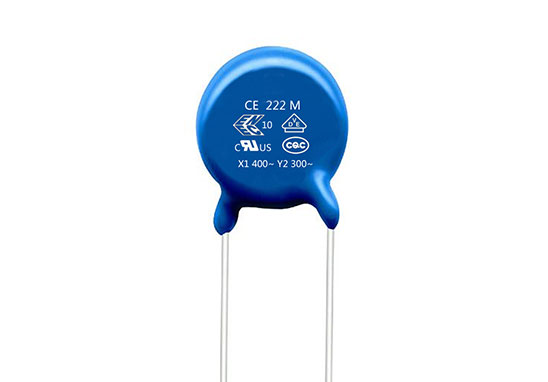

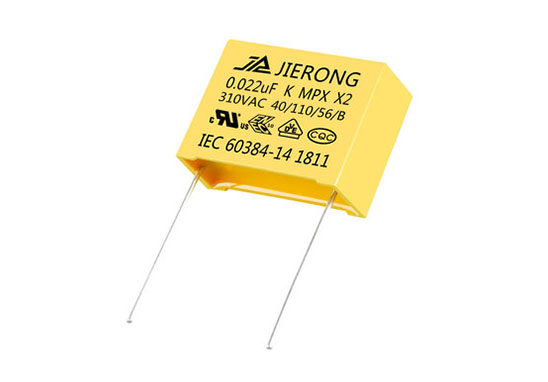

安规电容器是行业对抑制电源电磁干扰用固定电容器的俗称,因为该类电容符合安全规范、且通过安全规范测试认证,同时其本体印刷有多个国家的安全认证LOGO标志,故而称为安规电容器。


安规电容器分为X电容和Y电容,X电容是指跨于L-N之间的电容;Y电容是指跨于L-G/N-G之间的电容。


安规电容充放电测试标准

GB/T 2693 《电子设备用固定电容器 第1部分:总规范》;

GB/T 6346.14 《电子设备用固定电容器 第14部分:分规范 抑制电源电磁干扰用固定电容器》。

安规电容充放电测试仅适用于金属化电容器、瓷介电容器和使用这类电容器的RC组件。


安规电容充放电测试


安规电容充放电测试需确认参数

1. 电源内阻、充电电路的电阻和被试电容器的电容量所决定的充电时间常数;

2. 由放电电路的电阻和被试电容器的电容量所决定的放电时间常数;

3. 在充电周期内要施加的电压,如果不是额定电压时;

4. 试验周期数;

5. 充电持续时间;

6. 放电持续时间;

7. 重复率(周/秒);

8. 温度,如果温度与试验用标准大气条件的要求不同时。


安规电容充放电测试浪涌电流

1. 峰值充电电流;

2. 与额定电压不同时,充电期间所施加的电压;

3. 试验的循环次数;

4. 充电持续时间,用ms;

5. 放电持续时间;

6. 重复率;

7. 试验条件与标准大气条件不同时的温度。


安规电容充放电测试要求

1. 电容器应承受10000次循环的充放电试验,其速率约为1次/s;

2. 电容器的一次充电和放电为一次循环,将充电电流限制到1A;

3. 每个电容器应分别通过一只电阻器放电,该电阻器的阻值应使电压变化率的最大值约为100V/us;

4. RC组件如果不可能获得100V/us的放电率,则应短路放电。


安规电容充放电测试


安规电容充放电测试办理流程

1. 业务咨询:申请人提供产品资料、图片及测试要求给我司;

2. 工程报价:根据申请人提供的资料,工程师作出评估,并向申请方口头报价;

3. 提供资料:申请方接受口头报价后,测试样品提交到我司;

4. 支付款项:收到样品后向申请方发出书面报价,申请方根据书面报价安排付款;

5. 样品测试:依照所适用的标准进行产品测试;

6. 出具报告:测试完成实验室出具第三方CNAS测试报告,结案。


以上就是关于安规电容充放电测试哪里可以做的介绍,如果您有安规电容需要做充放电测试、UL认证、TUV认证、CQC认证,欢迎联系广东优科检测工程师!
