浪涌测试哪里可以做?

文章来源 : 广东优科检测 发表时间:2021-02-05

广东优科检测是获得CNAS和CMA资质认可的第三方检测机构,实验室具备浪涌抗扰度检测资质和检测能力,可提供灯具、家用电器、电动工具、电子电器设备浪涌测试服务,并可出具国家认可的第三方检测报告。

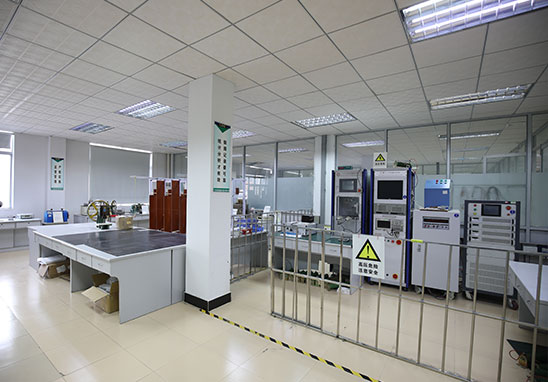

浪涌测试实验室


什么是浪涌测试?

浪涌测试是EMS的一个测试项目,主要测试的是EUT对雷电产生的感应电压瞬变的抗扰度。因为在EUT的使用过程中,在发生雷电时,在电源线和信号线上可能会产生一个感应的高峰电压,这个电压可能会导致EUT性能下降甚至损坏,浪涌测试是通过浪涌信号发生器模拟产生一个尖峰电压,耦合到电源线和数据线上,观察EUT在这么大的感应电压冲击下是否能正常的工作。


浪涌测试标准

GB/T 18595 《一般照明用设备电磁兼容抗扰度》

CISPR 14-2、EN 55014-2 《家用电器、电动工具和类似器具的电磁兼容要求 第2部分:抗扰度》

GB/T 17626.5、IEC 61000-4-5、EN 61000-4-5 《电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验》


浪涌测试资质


浪涌测试如何选择测试波形?

根据测试标准的规定,浪涌测试主要的波形分别为1.2/50μs(8/20μs)组合波信号和10/700μs(5/320μs)组合波信号。

1. 对通讯网和长距离信号电路端口,推荐采用10/700μs冲击波。常见电子设备如RJ45,RS232, XDSL, RS485,安防摄像头等。

2. 对交直流电源端口和短距离信号电路端口,推荐采用1.2/50μs冲击波。常见电子设备如LED照明设备,基站等。


设备端口浪涌测试方法及要求

1. 交流电源口过电压耐受水平

等级1:差模施加2kV电压正负各5次无损坏,共模4kV电压各5次无损坏;

测试波形:1.2/50μs(8/20μs)组合波;

测试方式:按照IEC61000-4-5。


2. 直流电源口过电压耐受水平

等级1:差模施加1kV电压正负各5次无损坏,共模2kV电压各5次无损坏;

等级2:差模施加0.5kV电压正负各5次无损坏,共模1kV电压各5次无损坏;

测试波形:1.2/50μs(8/20μs)组合波;

测试方式:按照IEC61000-4-5,等级2为基本要求,若设备未配置防雷器情况,端口耐受等级要求应达到等级1。


3. 信号口过电压耐受水平(建筑内信号线)

等级1:差模施加2kV电压正负各5次无损坏,共模4kV电压各5次无损坏;

等级2:差模施加1kV电压正负各5次无损坏,共模2kV电压各5次无损坏;

等级3:差模施加0.5kV电压正负各5次无损坏,共模1kV电压各5次无损坏;

测试波形:1.2/50μs(8/20μs)组合波;

测试方式:按照IEC61000-4-5,等级3为基本要求,若走线超过10m,不超过30m,未加防雷器情况,端口耐受等级要求应达到等级1。


4. 信号口过电压耐受水平(建筑外信号线)

等级1:差模施加4kV电压正负各5次无损坏,共模4kV电压各5次无损坏;

等级2:差模施加1kV电压正负各5次无损坏,共模2kV电压各5次无损坏;

测试波形:1.2/50μs(8/20μs)组合波;

测试方式:按照IEC61000-4-5,建筑外走线的信号电缆,进入室内应先经过配线架的一级保护;

测试端口的要求是:对设备端口自身测试,应满足等级2;在信号端口前连接配线架(带一级保护单元),在配线架前测试,需满足等级1。


浪涌测试机构


浪涌测试报告办理流程

1. 业务咨询:申请人提供产品资料、图片及测试要求给广东优科检测;

2. 工程报价:根据申请人提供的资料,工程师作出评估,并向申请方口头报价;

3. 提供资料:申请方接受口头报价后,测试样品提交到我司;

4. 支付款项:收到样品后向申请方发出书面报价,申请方根据书面报价安排付款;

5. 样品测试:依照所适用的标准进行产品测试;

6. 出具报告:测试完成实验室出具第三方检测报告,结案。


以上就是关于浪涌测试哪里可以做的介绍,如果您有灯具、家用电器、电动工具、电子电器设备需要做浪涌测试等EMC测试,欢迎联系广东优科检测工程师!
