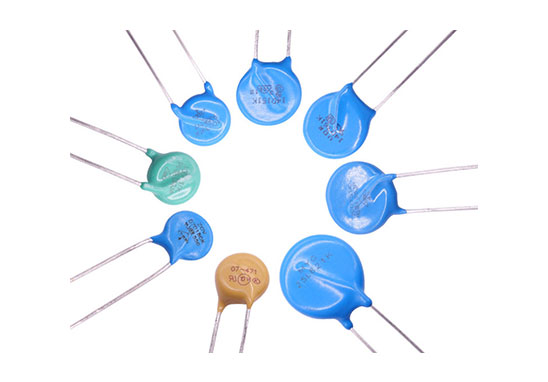

压敏电阻(MOV)UL认证需要哪些资料?

文章来源 : 广东优科检测 发表时间:2019-04-23
广东优科检测是UL授权的第三方检测机构,实验室具备UL1449免目击测试资质,可提供压敏电阻、电涌防护器件、MOV、TMOV、PMOV元器件UL认证、测试和技术咨询服务。

大家申请压敏电阻(MOV)UL认证时,有没有遇到因为产品参数不全,而要求重新提供规格书或资料呢?有没有因为参数设定不合理,而使测试迟迟未能通过呢?广东优科检测在这里为大家奉上最新最完整的压敏电阻(MOV)参数要求!

先看一下下面的例子,这些电气参数都是必须提供的哦!


Vr
MCOV
MLV
Vn
In
Ta
250VAC
265V
650V
390V
1.5kA
Max.85℃


一、额定电压(Vr): 指定施加在元件上的电压。可以是 V ac (50/60 Hz) or V dc.
测试相关:
如果压敏电阻(MOV)宣称有绝缘功能,需通过(1000V+两倍最大额定电压的)耐压测试。举个例子,最大额定电压是250V,就要通过1500V的耐压测试啦。

二、最大持续工作电压(MCOV):允许施加在元件上连续工作的最大交流电压有效值。如果工作电压超过MCOV,则MOV就可能会失效。
测试相关
如果宣称的最大环温超过85℃,1000h老化测试就要进行啦!老化测试时产品需通电,电压为MCOV。
每次标称放电电流测试后,样品在1秒内需施加(MCOV) 60 sec;15次标称放电电流测试后,产品需施加最大持续工作电压(MCOV) 15 min。

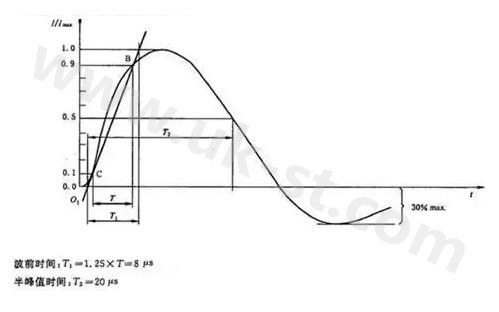

三、标称放电电流In: 工厂指定的,产品能通过的脉冲电流峰值(需测试15次,电流波形如下图),电流必须在下面参数中选择 0.01, 0.05, 0.1, 0.15, 0.25, 0.5, 1, 1.5, 2, 2.5, 3, 5, 10 or 20 kA.

8/20 μs电流波形图

8/20 μs电流波形图


四、测量限制电压 (钳制电压)(MLV):当规定的脉冲电流施加在压敏电阻器上时,其引出端间出现的电压峰值。对于压敏电阻(MOV),脉冲电流这里指的是8/20 us 标称放电电流波。
测试相关:
在标称放电电流测试后,将3个样品所量测到的MLV值平均,平均值4舍5入到10位数后即是产品上标示的MLV值。例如:311Và310V

五、1mA/0.1mA直流压敏电压(Vn):通过1mA/0.1mA直流电流时,MOV的电压。
测试相关:
实验室的测试值和制造商宣告的压敏电压值对比,两者的差异需在正负10%以内;
压敏电阻(MOV)应按下面顺序测试,测试后应满足:
90%初始Vn < 重复Vn < 110%初始Vn
① 1mA压敏电压测试。
② 1000小时老化测试(环温高于85℃才需进行)。
③ 标称放电电流测试(In)。
④ 重复1mA压敏电压测试。

六、最大环温(Ta):厂家指定的产品正常工作温度。
测试相关:
1、大于85℃的产品,需进行1000h老化测试。
2、电气参数设定好,再提供一下下面的资料,UL证书就唾手可得啦!
3、制程图:1mA 压敏电压量测必须包括在制程图中。
4、芯片的配方成份。
5、涂层的UL塑料黄卡(塑料黄卡的温度应该大于最大环境温度哦!)

压敏电阻(MOV)UL认证需要的规格书

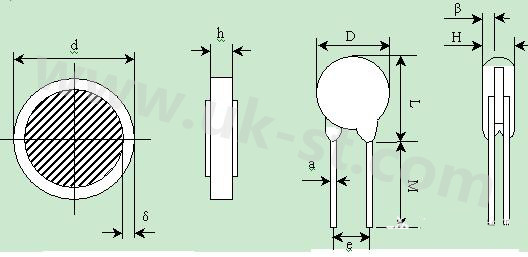

规格书:规格书包括上面的电气参数和下面的图纸尺寸
a: 引脚直径
d:未涂层芯片的直径+容差
e: 引脚距离
h:未涂层芯片的厚度+容差
δ:芯片边缘到极板边缘的距离
β:涂层厚度+容差
D:成品直径
H:成品厚度
L:涂层高度
M:引脚长度
