交直流低压断路器UL认证差异

文章来源 : 广东优科检测 发表时间:2021-04-29

断路器是配电系统中使用广,用量最多的配电电器之一。低压断路器用作交、直流线路的过载、短路保护,被广泛应用于建筑照明、动力配电线路、用电设备作为控制开关和保护设备,也可用于不频繁起动电动机以及操作或转换电路。而根据不同的应用场所或条件,就有不同类型的断路器,根据保护线路可简单分为交流和直流电路器。

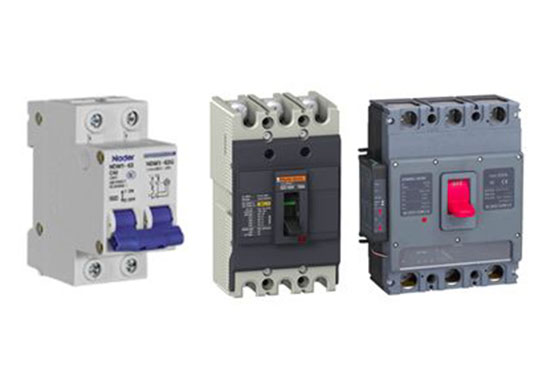

断路器UL认证



顾名思义,交流断路器是指允许交流电通过的断路器,通常所指的断路器都是交流断路器;而用在直流电路中的断路器则是直流断路器,只允许直流电通过。如果将交流断路器用在直流电路中,断路器可能不动作或者烧毁,相反亦之。


因此,直流断路器和交流断路器是不能通用的,主要原因还是灭弧问题。断路器开断电路时,交流断路器可以充分利用交流电弧电流每半周过零一次自然熄弧的特点,加强去游离使电弧不再复燃。而直流断路器则没有此特点,其直流电产生的电弧大,所以灭性能要求更高。由于系统不一样以及灭弧原理的不同,交流断路器和直流断路器在结构和性能上会存在着差异。



而随着低压断路器在光伏,通讯等行业的广泛应用,直流断路器的需求也日益增多。UL也结合市场针对直流断路器和交流断路器在UL认证中的一些评估差异反馈,总结了答疑分享,希望能够帮助各企业制造商对此有更清晰的认识,在设计和测试过程中可以事半功倍:

Q1:断路器UL认证标准有哪些,所涵盖的产品,用途以及认证类型分别是什么?

A:以下概括了几种常见类型的UL标准所涵盖的产品,用途以及认证类型,可以帮助客户快速确定产品所要申请的具体标准。

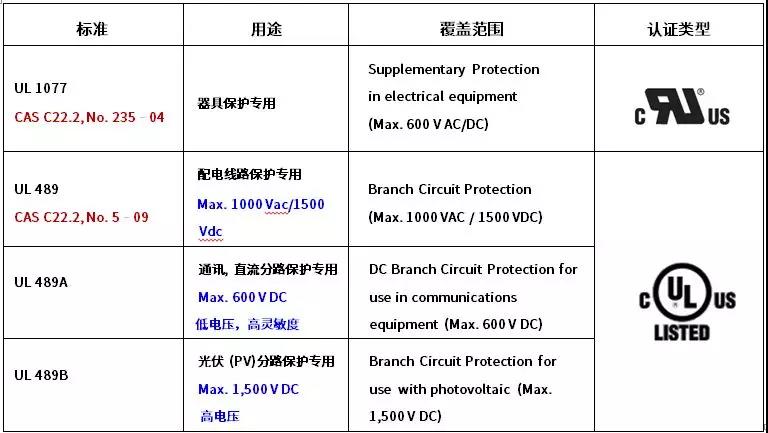

断路器UL认证标准


Q2:微断应该申请UL 1077还是UL 489?

A:MCB微断可以用UL 489评估,同时可以用UL 1077评估,看实际使用场合。

从保护种类看,UL 1077是辅助保护器,UL 489是配电支路保护。

从对应的IEC标准看,UL 1077类似于IEC 60898, UL 489类似IEC 60947。从分断能力上来看,UL 1077可以客户自行宣称;但是UL 489最低5kA,另外可以申请更高的分断。


Q3:断路器内部若使用到接线端子,比如螺钉式或压板式,是否需要认证?

A:接线端子需要是UL认证过的,如果不是,需要额外的随机认证,标准是UL 486A-486B或UL 486E。


Q4:辅件是否可以一同做认证?

A:断路器辅件可以一起做认证,如果是UL 1077断路器的辅件则是使用UL 1077评估辅件;如果是UL 489断路器的辅件则使用UL 489评估辅件。辅件通常包括分励脱扣器,报警开关,辅助开关等。


Q5:各个标准中对于直流和交流的测试有哪些不同?

A:以下是常见的区别:

1. UL 1077

Overload test (过载测试): 对于 OL=1 的产品,即客户申请马达负载应用时,交流产品过载电流测试是 6 倍的额定电流,而直流产品却是需要在 10 倍的额定电流下进行测试。

Short‐circuit test (短路电流测试):  因为交直流产品的灭弧性能不同,交流和直流参数都需要评估此测试,没有相互替代的关系。


2. UL 489 系列 —— UL 489, UL 489A, UL 489B 对于直流产品的测试也存在着差异

Overload test (过载测试):

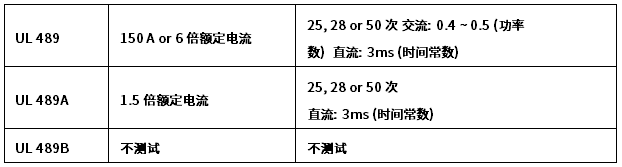

断路器UL过载测试要求


Endurance test (寿命测试):

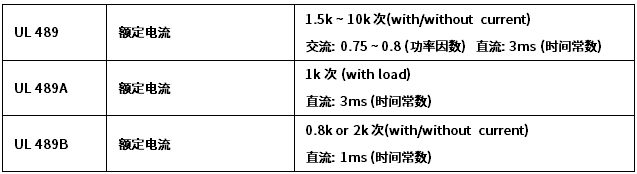

断路器UL寿命测试要求


Interrupting test (分断测试):

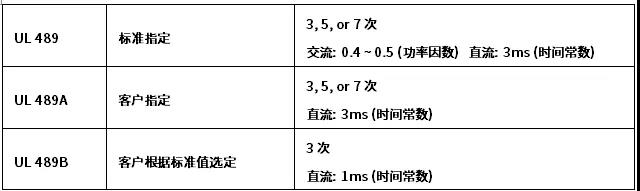

 断路器UL分断测试要求


以上是低压断路器的UL标准对于交直流断路器的简单差异描述,只有根据不同的应用场合正确地选用的断路器,才能可靠地对被保护对象进行保护。
