连接器IEC60512耐久性测试方法

文章来源 : 广东优科检测 发表时间:2021-05-10

为了实现信号与电源整合,PoE (Power over Ethernet) 技术可通过一条以太网电缆同时传输数据和供电,则数据传输不受电流干扰。随着PoE技术日趋成熟,所支持的电流和功率也不断提升,大大增加PoE技术的应用和产品范围,例如一些建筑物里的照明、 监控、控制系统等,都可藉PoE设备获得足够电力。


连接器IEC60512耐久性测试

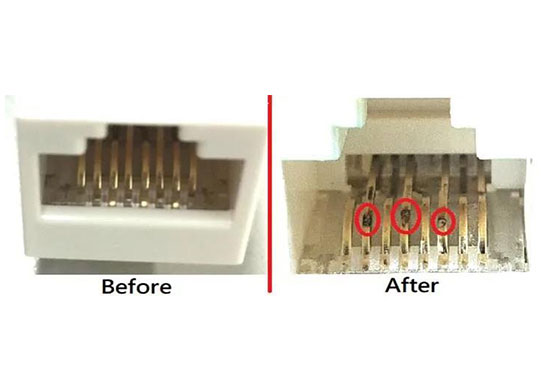

然而用于PoE 供电设备和线缆的连接器有一个潜在问题,在电路导通状态下断开设备间的连接时,跳线(Patch Cord)的接头触点与RJ45连接器触点之间可能会产生电弧 (arcing),长期使用下来会导致触点过度侵蚀 (如上图所示),造成连接不良的情形发生。


如设备上的RJ45连接器的触点出现严重损耗,设备需要更换或维修,会导致设施维护成本增加。


为处理上述情况,国际电工委员会(IEC) 制定了IEC 60512-99-001 及IEC 60512-99-002标准,以测试RJ45连接器的耐用性能,测试方式是仿真连接器使用时的负载状况及老化过程。


标准中规范了一系列环环相扣的测试,目的在确保RJ45连接器样品达到每个测试步骤的测量参数范围及性能范围,以仿真RJ45连接器用作PoE供电时的工作环境。


1. 接触阻抗

在测试开始前,首先量测各触点间的接触阻抗作为参考值


2. 绝缘阻抗测试与耐电压测试

经过100V DC的绝缘阻抗测试与耐电压测试,确认相邻触点间的绝缘特性正常


3. 带电拔出测试

带电拔出测试主要是仿真RJ45组件在真实使用情形下的触点侵蚀反应。


4. 气体腐蚀性测试

完成带电拔出测试之后,样品将进行气体腐蚀性测试,在大气环境下会使已受电弧损耗的连接器触点的腐蚀加剧。样品会暴露于流动的混合气体H2S与SO2中,模拟一般办公大楼或是住家的环境的老化情形。


经过规范中一连串的测试,若RJ45连接器组件通过所有测试,则表示它们符合一定的耐久性要求


连接器耐久性测试机构


连接器耐久性测试机构

广东优科检测是已获得CNAS和CMA资质认可的第三方检测机构,自有大型安规检测实验室,可提供连接器耐久性测试、UL认证、TUV认证、CQC认证服务,并可出具国家认可的连接器检测报告。


连接器认证检测标准

UL:UL2238、UL1977、UL1059等;

IEC:IEC 60998、IEC 61984、IEC 60947等;

GB:GB/T34989、GB/T13140、GB/T 14048等。


连接器常见检测项目

电气性能测试:接触阻抗、耐电压、绝缘阻抗、温升测试、电容等;

机械性能测试:插拔力、锁紧力、保持力、纵向力、寿命、Cable Pull-out、外观和尺寸检验等;

环境可靠性检测:物理冲击、随机振动、碰撞、温度冲击、湿度寿命、盐雾测试、可焊性、可燃性等。
