UL 1977连接器认证知识

第一节、认识UL认证 和 CUL认证
一.UL认证的一些标识:
1.  UL列名标志是最常用的 UL 标志。
UL列名标志

 如果产品贴有这一标志,即表明 UL 认定该产品的代表性样品符合 UL 的安全要求。


2.  UL 认可零部件标志
UL 认可零部件标志
以上都是UL实验室列名,(从左至右)一种仅用于美国,一种仅用于加拿大,一种在美国和加拿大通用。

二.连接器UL认证 and C-UL认证标准 。
1. UL :  UL1977
2. C-UL: CSA C22.2 No.182.3-M1987

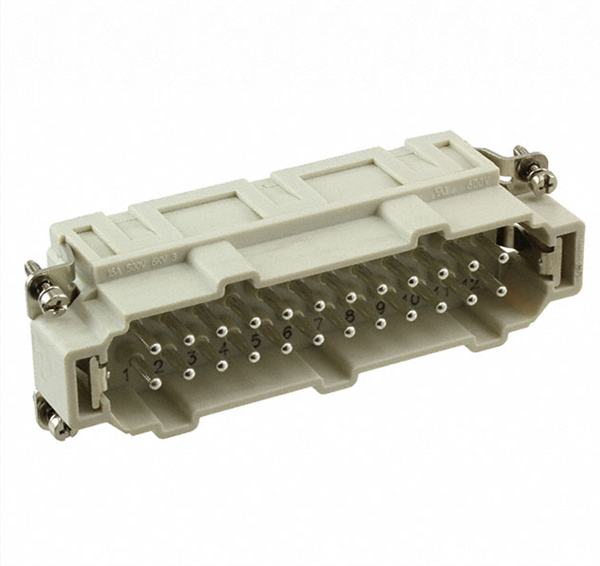

三.适用于UL1977的连接器产品。(Scope)
1. 工厂安装,和用于连接铜或铜合金的导线,或PCB板连接的。
2. 应用于电器设备里面,或者之间的数据,信号,控制和电源部分。

四.Connector type designations 产品的分类

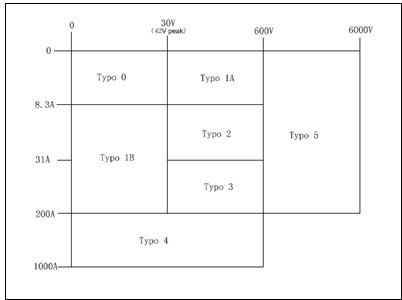

  它是由产品的额定电压和额定电流来决定:见表1

Connector type designations 产品的分类

(表1)


第二节、UL黄卡中的术语
一.UL黄卡中的用语:
1. Color
 颜色NC 为天然色,本色(无着色的颜色)ALL为全部颜色。

2. Min. Thick.
 试片最小厚度 , 单位为mm。

3.Flame Class
难燃性根据UL94标准判定材料的难燃性水平。按照HB、V-2、V-1、V-0  的顺序,难燃性依次增大。

4. HAI
  高电流弧的发火性使高电流电弧在试片旁边飞过。根据到燃烧为止所需要的飞过次数,将材料难燃性分级。级别数字越小,材料越难以燃烧.(高频率电弧下,多少次的电弧会把塑胶件点燃。)

5. HWI
  热金属丝的发火性是Hot wire ignition的缩略语。将镍丝缠绕在试片上,使规定电流从中通过。按照到开始燃烧的时间,将材料难燃性分级。到开始燃烧的时间1~2分钟者为1级。到开始燃烧的时间7~15秒钟者为4级。级别的数字越大,材料越容易燃烧。(模拟塑胶件带电燃烧等级。它的值必需小于4  3  2 以下)

6. CTI
  相比耐漏电起痕指数是Comparative tracking index的缩略语,是表示耐漏电性的指标。在对绝缘物表面施加电压的状态下,使电解液滴落于电极间的成型品表面,评价到何电压为止不发生漏电破坏。按照耐压值从0到5进行分级。数字越小,耐漏电性越高。(在被污染的环境下,多少伏的电压会被导通,模拟塑件在被污染的环境下,能承受多少伏的电压。)

7.RTI



 相对保证温度也叫"相对温度指数"是UL保证材料使用的最高温度。单位为 ℃ 。RTI Elec表示对于电气特性的TI保证温度) ;RTI imp表示有冲击负荷时的TI ;  RTI str表示静态下的TI。

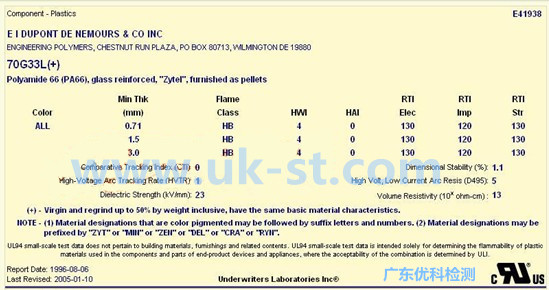

UL黄卡


二.绝缘材料(Insulating Materials)
  绝缘材料它最低评级要符合typo 7.1 表一 的要求,其中typo 0 产品对阻燃等级是没有要求的,其它的都必需要达到HB级以上,它的温度要求RTI值不能低于50。
  例外:当产品进行UL认证时当测出产品最薄的地方小于绝缘材料UL黄卡上Min. Thick.(试片最小厚度)时,需要做一个12mm火焰高度的燃烧测试,跟据UL 746C 标准来判定阻燃要求。

三.载流部件:(Current-Carrying Parts)
  载流部件中某些要求及定义词:
①  载流部件主要为电镀/未电镀的铜或铜合金。
②  注意铁和钢不可用,不管是电镀的还是未电镀的,都不可用。
③  载流部件它都需要固定起来。
Terminal  接触端子的尾端(既压接线部位)
 Contact接触端子的配对点

四.非载流部件:(Grounding & Dead-Metal Parts)
  非载流部件中某些要求及定义词:
 ①  非载流部件中的铁制非带电金属都需要电镀,镀层可起到防止腐蚀。
 ②  接地端子必需要是铜或者是铜合金。
 ③  接地端子First in last-out.(既接地端子必须要比带电端子要长一些,必需先接触)

五.绝缘距离:(Spacing)
  当额定电压≤250v时绝缘间距最小距离为1.2mm
 当额定电压>250v时绝缘间距最小距离为3.2mm
 Type0产品对绝缘距离没有要求。(只限于UL1977标准)
例外:当产品最小间距小于以上所规定时,就需要做耐电压测试,如果耐电压测试通过时。产品可以符合要求。

第三节、UL1977连接器认证必须要经过哪些测试
一.连接器的测试介绍:
  1. 加速老化测试:(Accelerated Aging Test)

  它主要是对连接器中含有rubber(橡胶) 和PVC 材料的产品来做测试。它的测试条件是将产品放入空气流通的烘箱内,rubber 的烘箱内温度为100±2°C 烘烤70个小时;  PVC 的烘箱温度为100±1°C烘烤96小时。取出后外观上没有变形,且硬度变化不能超过10个点,如果产品有多种颜色的塑料那么每一种颜色都要做。


  2. 注塑应力释放测试:(Mold Stress Relief Test)

  测试条件:
  ①是要将连接器全部安装好成为成品,不相互配合,
  ②放在温度最低不低于70°C并且是比客户指定的最高工作温度,(但不高于塑料的RTI值)或是温升测试的最高温度。这两种温度还要高10°C的环境下。
  测试结果:产品不能出现任何的扭曲,收缩,或者是其它的变形。

热固性材料不需要做此项测试。


 3. 过载测试:(Overload Test)
  测试条件:
 ①测试所用的电流为产品额定电流的1.5倍。
 ②测试电压为产品额定电压值的95%-105%这个范围值内(电流为交流的情况下给的电压值为产品额定电压的75%-80%之间)
 ③测试时接一个接地保险丝,保险丝的规格由产品的额定电流来定,当产品的额定电流<30A时选用15A的保险丝;当产品的额定电流>30A时采用30A的保险丝。测试的方法为带电插拔50次,每分钟插拔频率<10次。
 测试的结果:
 ①连接器机械结构不失败,接触件无蚀损,或灼烧不影响使用功能。

 ②接地的保险丝不能被断开。


 4. 温升测试:(Temperature Test)
测试的要求及结果:
 ①  布点:温升测试点应布在Terminal(接线端子处)当产品的接触端子有压接和板接时,压接端子可以带替板接端子来作。
 ②  所有同电流的端子必需串联成一个回路,来通相同的电流。
 ③  用最小的线径串联最多的端子数来做测试。
 ④  测试的环境温度为25±5°C。
 ⑤  当产品的多种端子有不同电流时那么每种端子的测试回路需要分开,并具同时进行。
 ⑥  测试出温度的最高温度不能超过塑胶材料的RTI值。
 ⑦  测试的时间为4小时,温升数据最后15分钟时,每隔5分钟一次,三次连续读数应一致。

 ⑧  Typo 0 和typo 1A的产品在不指定电流的情况下,可以不做温升测试。


  5. 耐电压测试:(Dielectric Voltage- Withstand Test)
 测试的要求:
  ①  必须要在温升测试后立刻就测。(就是要在热状下打耐高压)
  ②  测试时应选择带电体接触件之间相隔最近的部位来测。
  ③  在带电体与外露不带电金属之间,与外壳之间都要测。
  ④  测试电压一般为AC,如果用DC,那么就得用交流电的1.414倍。
  ⑤  Typo 0产品不用做耐电压测试。
  ⑥  Typo 1B类型产品采用AC500V。
  ⑦  Typo 1A  2  3  4  类型产品采用1000伏在加上产品两倍的额定电压
  ⑧  Typo 5 类型产品需要符合相应的成品标准要求,但最低不能低于2200V。
测试结果:

产品能够承受相对应的电压1分钟,而且没有被电弧击穿。


  6.耐电弧测试:(Resistance to Arcing Test)
 测试条件跟过载测相同,需多插拔,200次。耐电弧测试主要是针对于绝缘材料,测试后产品塑胶不允许被点燃,不允许有永久性的碳痕。

 耐电弧测试在过载测试,温升测试,和耐电压测试后做,并且都需要是同一个样品。


 7. 拉力测试:(Conductor Secureness Test)
  ①只针对于压接端子做测试。
  ②所承受的拉力应符合线与力的对照表。

  ③测试时能承受相对拉力1分钟时间,不允许脱落。


 8. 接地阻抗测试:(Grounding Impedance Test)
测试的条件:
  ①测试的电流为40A,无负载情况下测试电压≤6V 60HZ 持续2分钟时间。
测试结果:
  阻抗不超过0.1Ω
哪些产品需要做接地阻抗测试:
  ①有接地端子的连接器,产品上有明确的接地符号。
  ②产品上有terminal  金属壳  固定金属件的。

  ③接地大部分金属跟terminal 连接的。


 9. 燃烧测试:(Flammability Test)
燃烧测试的主要标准为UL94,主要分两种测试方法,
  ①水平燃烧测试 (测试结果通过后可达HB 级)
  ②垂直燃烧测试。(燃烧等级可分为V-2  V-1  V-0  5VA  5VB)
12mm火焰燃烧测试条件:
  ①  在注塑应力释放测试的温度条件中存放7天。
  ②  取出放在温度为23°C±2°C湿度为50±5的环境中放置4个小时。
  ③  用12mm高度的为焰,两次燃烧30秒,每次燃烧间隔时间为1分钟。
  ④  燃烧测试的样品长度一般为35mm,厚度为0.5mm。
  ⑤  燃烧测试采用的气体为丁烷。
  ⑥  火焰离开后,燃烧不超过1分钟。
测试通过后阻燃的等级达到V-2等级或V-2等级以上。

第四节、UL 与 CUL的区别
一.UL与C-UL的测试对比:
  ①  数量上的不一样,UL送样产品一般为6PCS;而C-UL只需要3PCS.
  ②  C-UL测试项目中没有注塑应力释放测试。
  ③  过载测试中:UL测试用额定电流的95%-105%;而C-UL测试时要用额定电流的100%-105%。
  ④  温升测试中:UL的温升温度不能超过塑料的RTI值。而C-UL要求温升结果不能超过30ºC
  ⑤  耐电压测试:UL  typo 0类型不需要做耐电压测试,而C-UL要求过耐电压测试500V。
  ⑥  拉力测试,所能承受的拉力不同。

二. 产品标识标签:(UL Marking)
 注意事项:
  ①  产品上需要标识好产品的型号,名称。
  ②  产品的额定电压额定电流值,是直流还是交流。
  ③  阻燃的等级。
  ④  非支持带电挺拔的产品一定要打上警告语。
  ⑤  生产工厂的ID

  ⑥  加拿大产品(C-UL)警告语要打上英文和法语警告标识。
