热敏电阻UL认证检测步骤

文章来源 : 本站 发表时间:2019-04-24

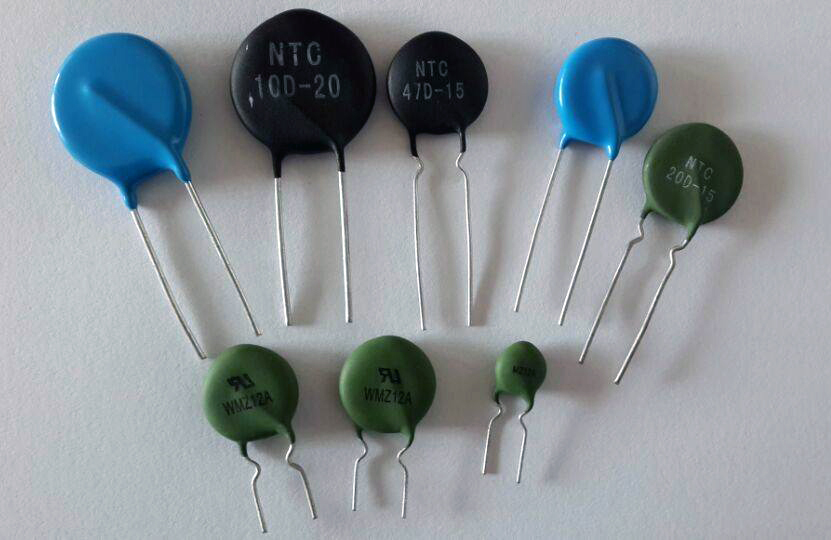

PTC热敏电阻

PTC热敏电阻

UL认证标准:UL1434

品名:热敏电阻,PTC,NTC
使用场合:温控元件、过载保护元件或者发热元件
说明:若作为温控元件申请认证,认证周期较长,请事先预留好时间

PTC 热敏电阻UL认证的项目是最为复杂、测试周期较长的种类,比如 PTC 耐久测试的 30,000 次循环时间就长达 125 天。所以热敏电阻UL认证非常必要!

热敏电阻UL认证检测步骤:
热敏电阻检测时,用万用表欧姆档(视标称电阻值确定档位,一般为 R×1 挡),具体可分两步操作:
首先常温检测(室内温度接近 25℃),用鳄鱼夹代替表笔分别夹住 PTC 热敏电阻的两引脚测出其实际阻值,并与标称阻值相对比,二者相差在±2Ω 内即为正常。实际阻值若与标称阻值相差过大,则说明其性能不良或已损坏。

其次加温检测,在常温测试正常的基础上,即可进行第二步测试-加温检测,将一热源(例如电烙铁)靠近热敏电阻对其加热,观察万用表示数,此时如看到万用示数随温度的升高而改变,这表明电阻值在逐渐改变(负温度系数热敏电阻器 NTC 阻值会变小,正温度系数热敏电阻器 PTC 阻值会变大),当阻值改变到一定数值时显示数据会逐渐稳定,说明热敏电阻正常,若阻值无变化,说明其性能变劣,不能继续使用。

热敏电阻UL认证测试时应注意以下几点:
(1)Rt 是生产厂家在环境温度为 25℃时所测得的,所以用万用表测量 Rt 时,亦应在环境温度接近 25℃时进行,以保证测试的可信度。
(2)测量功率不得超过规定值,以免电流热效应引起测量误差。
(3)注意正确操作。测试时,不要用手捏住热敏电阻体,以防止人体温度对测试产生影响。
(4)注意不要使热源与 PTC 热敏电阻靠得过近或直接接触热敏电阻,以防止将其烫坏。
