UL认证耐压测试的方法及注意事项

文章来源 : 广东优科检测 发表时间:2019-04-24

在UL标准中,几乎各种电器安全标准都会要求对产品进行耐压测试。耐压测试( Dielectric Voltage Withstand Test )也就是俗称的高压测试( High Voltage Test ),通过对设备施加一个高于其额定值的电压并维持一定时间来判定设备的绝缘材料和空间距离是否符合要求的测试。


UL认证


本文详细地叙述了UL认证耐压测试的方法和注意事项,以帮助中国企业制造出真正符合北美市场标准的电器设备。

UL认证为什么要进行耐压测试?
正常情况下,电力系统中的电压波形是正弦波。电力系统在运行中由于雷击、操作、故障或电气设备的参数配合不当等原因,引起系统中某些部分的电压突然升高,大大超过其额定电压,这就是过电压。

过电压按其发生的原因可分为两大类,一类是由于直接雷击或雷电感应而引起的过电压,称为外部过电压。雷电冲击电流和冲击电压的幅值都很大,而且持续时间很短,破坏性极大。但由于城镇及一般工业企业内的3-10kV 与以下的架空线路,因受厂房或高大建筑物的屏蔽保护,所以遭受直接雷击的概率很小,比较安全。

而且这里讨论的是民用电器,不在上述范围内,就不进一步讨论。另一类是因为电力系统内部的能量转换或参数变化引起的,例如切合空载线路,切断空载变压器,系统内发生单相弧光接地等,称为内部过电压。

内部过电压是确定电力系统中各种电气设备正常绝缘水平的主要依据。也就是说,产品的绝缘结构的设计不但要考虑额定电压而且要考虑产品使用环境的内部过电压。耐压测试就是检测产品绝缘结构是否能够承受电力系统的内部过电压。

UL认证耐压测试设备要求
对600 V以下的产品,美国和加拿大标准中通常会要求耐压测试仪器的变压器容量最少为500 VA,输出电流可以达到95 mA,带电部分到地之间的电容值不超过0.1 mF。仪器最少一年计量校正一次。形式测试之前必须进行仪器检查,工厂测试必须定期检查仪器, 这样做可以避免因仪器不正常而误判或损坏产品。

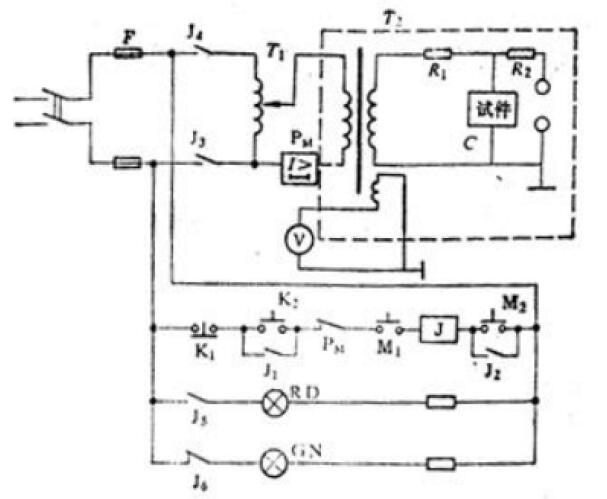

交流耐压测试仪器一般包括高压测试变压器,调压器,电压测量系统以及控制和保护装置等。图1 是手动升压试验装置线路图,供参考。

手动升压试验装置线路图

图1 手动升压试验装置线路图


UL认证耐压测试方法
下面介绍典型的耐压测试方法:
1. 检查确认耐压测试仪的主电源开关是处于“关”的位置;
2. 除非仪器的特殊设计以外,所有的不带电金属部分必须可靠接地;
3. 把受测设备的所有电源输入端的电线或端子连接起来;
4. 合上受测设备的所有电源开关,继电器等;
5. 把耐压测试仪的测试电压调为零;
6. 把耐压测试仪的高电压输出线(通常为红色) 连接到受测设备的电源输入端;
7. 把耐压测试仪的回路接地线(通常为黑色) 连接到受测设备的可触及不带电金属部分;
8. 把耐压测试仪的主电源开关闭合,缓慢升高仪器的次级电压到要求值。一般升压速度不超过500 V/sec 的速度;
9. 在指定的时间内维持这个测试电压;
10. 把测试电压缓慢降下来;
11. 把耐压测试仪的主电源开关断开。先断开耐压测试仪的高电压输出线,再断开耐压测试仪的回路接地线;

下列情况表示受测设备通不过测试:
· 当出现测试电压不能升到指定电压值或者电压反而下降时;
· 耐压测试仪出现警告信号时;
需要注意的是,由于耐压测试中存在对人身产生危险的高电压,进行测试时必须特别小心。

UL认证耐压测试注意事项:
· 必须规定只有经过训练和授权的人员才可以进入测试区域操作仪器;
· 必须在测试区域周围安放固定的、明显的警告标语,防止其他人员进入危险地带;
· 当进行测试时,包括操作人员在内的所有人员必须远离测试仪器和受测设备;
· 当测试仪器启动时,千万不要触及其输出线。
