电流保险丝UL认证产品如何选型?

文章来源 : 广东优科检测 发表时间:2019-04-24

保险丝UL认证


针对日益复杂的电子电路,如何快速选择正确的电流保险丝UL认证产品,广东优科检测为大家介绍电流保险丝UL认证产品的选择元素:
一、Approval standards(安规标准)

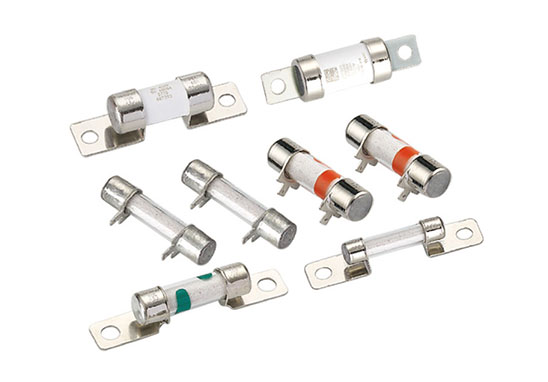

管状/超小型保险丝常规电气特性的标准
UL 248-1/UL 248-14 美国UL认证标准
▪ 适应的国家:美国,加拿大
▪ 应用标示:UL or UR

IEC60127-1/2/3/4 国际电工委员会标准
▪ 申请国家:欧洲和亚洲国家
▪ 应用标示:VDE,SEMKO,PSE,CCC,FIMKO,TUV,IMQ 等等,均由相关国家研究所批准执行

BSI 英国标准
▪ 适应国家:英国、英属地及认可方
▪ 应用标示:ASTA,BSI

二、Voltage Rating (额定电压)
▪ 表明保险丝运行在电压低于额定电压水平。
▪ 保险丝的额定电压必须等于或高于设备的工作电压。
▪ 最小标签一定要标示其内电压水平。

三、Rated Current (额定电流)
▪ 额定电流是表明保险丝的负载能力。
▪ 额定电流必须标示在熔断体本体上。
▪ 必须大于或等于电路的工作电流。
▪ UL认证标准和IEC认证标准对额定电流的定义是不同的。

四、Temperature Derating(温度降额)
▪ 保险丝的额定电流是在25度环境温度定义
▪ 保险丝的熔断保护是依赖于环境温度,当环境温度越高时其保险丝动作时间将越快。

五、Breaking Capacity(分断能力)
分断能力:当电路中出现很大的过载电流(如强短路)时,保险丝能安全切断(分断)电路的最大电流。是保险丝最重要的安全指标。安全分断是指在分断电路中不发生喷溅、燃烧、爆炸等危及周围元、部件以至人身安全的现象。低和高的分断能力评级通常范围从35A - 10 ka。最终产品的短路条件决定了保险丝的断开容量。
▪ 识别的最大故障电流保险丝将安全中断没有爆炸,断裂或引起火灾。
▪ 交流直流与分断等级不同。
▪ 分断能力值取决于熔丝结构,电路操作电压、电流类型(交流或直流)和电路功率因数。
▪ 分断能力的选择必须大于其短路能力及预估其故障电流及电压。
▪ UL认证标准与IEC认证标准的分断能力定义是不同的。

六、In-rush Current Characteristic --I²t(脉冲能量值I²t)
脉冲是用来描述浪涌电流、起动电流、高起动电流和瞬态中所描述的各种类型的波形。在不同的应用中,电子脉冲也大不同。对于给定的脉冲,不同的保险丝反应也是不一样的。

电子脉冲会产品热循环,从而产品机械结构性疲劳,从而影响保险丝的寿命。在一些应用中通常会有起动脉冲,需要用慢断的保险丝。慢断的保险丝是热延时设计,可以承受正常启动脉冲并可以持续提供过载保护功能。

应用中的侵入电流应测量和用于计算合适的保险丝I²t价值。I²t的热量是能量是电流的平方与时间的积。保险丝的I²t值是指其本身的属性,除非你改变其结构形态。
(1) 保险丝在熔断瞬间其热量未能扩散。
(2) 保险线通常快断保险丝标示最大值,慢断保险丝标示的最小值。
▪ 许多的应用在产品正常启动时都会产品其峰值冲击。
▪ 根据其应用的峰值进行计算最后选择合适的保险丝I²t值
▪ I²t的热量是保险丝熔化所需的能量。

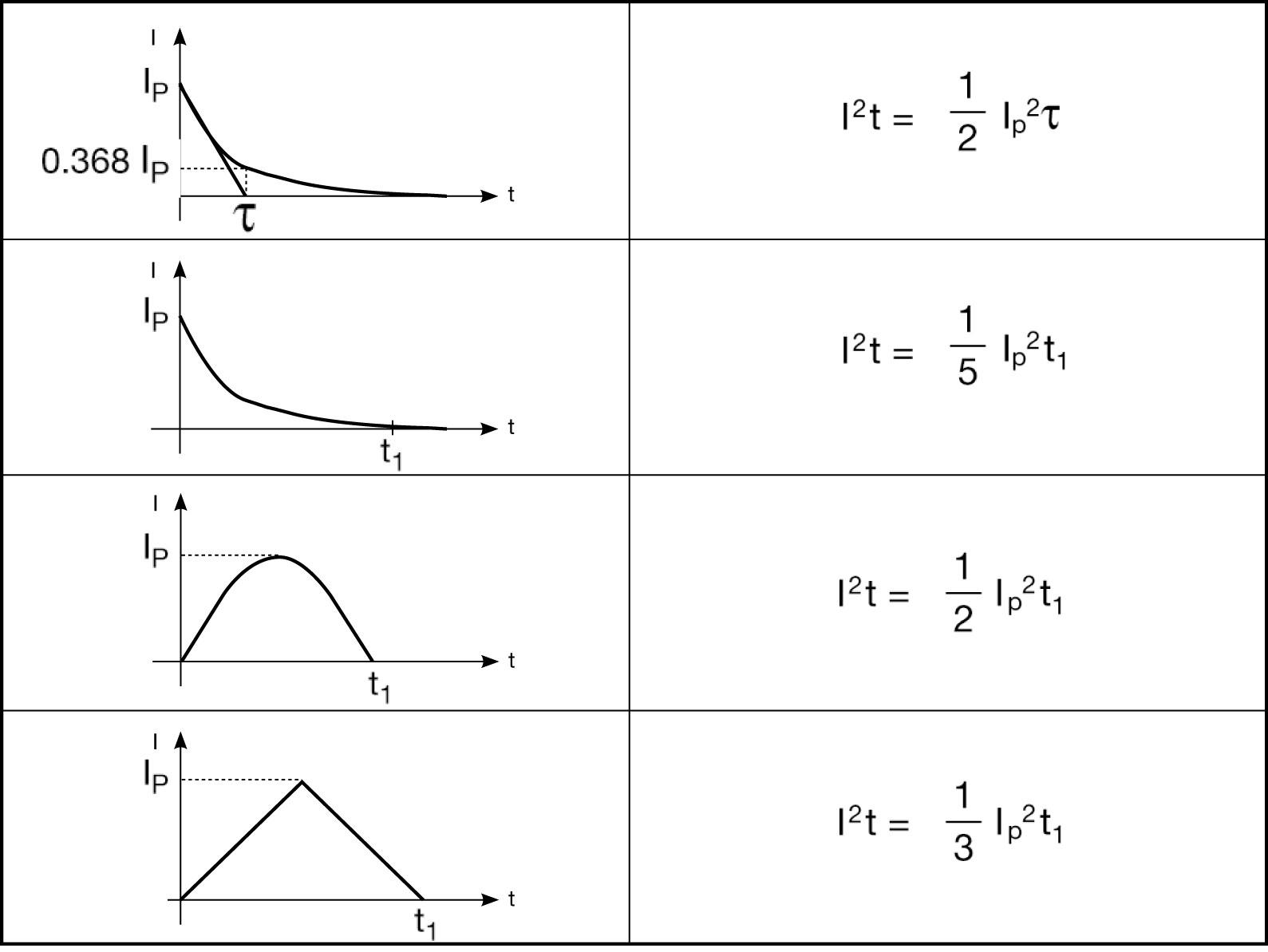

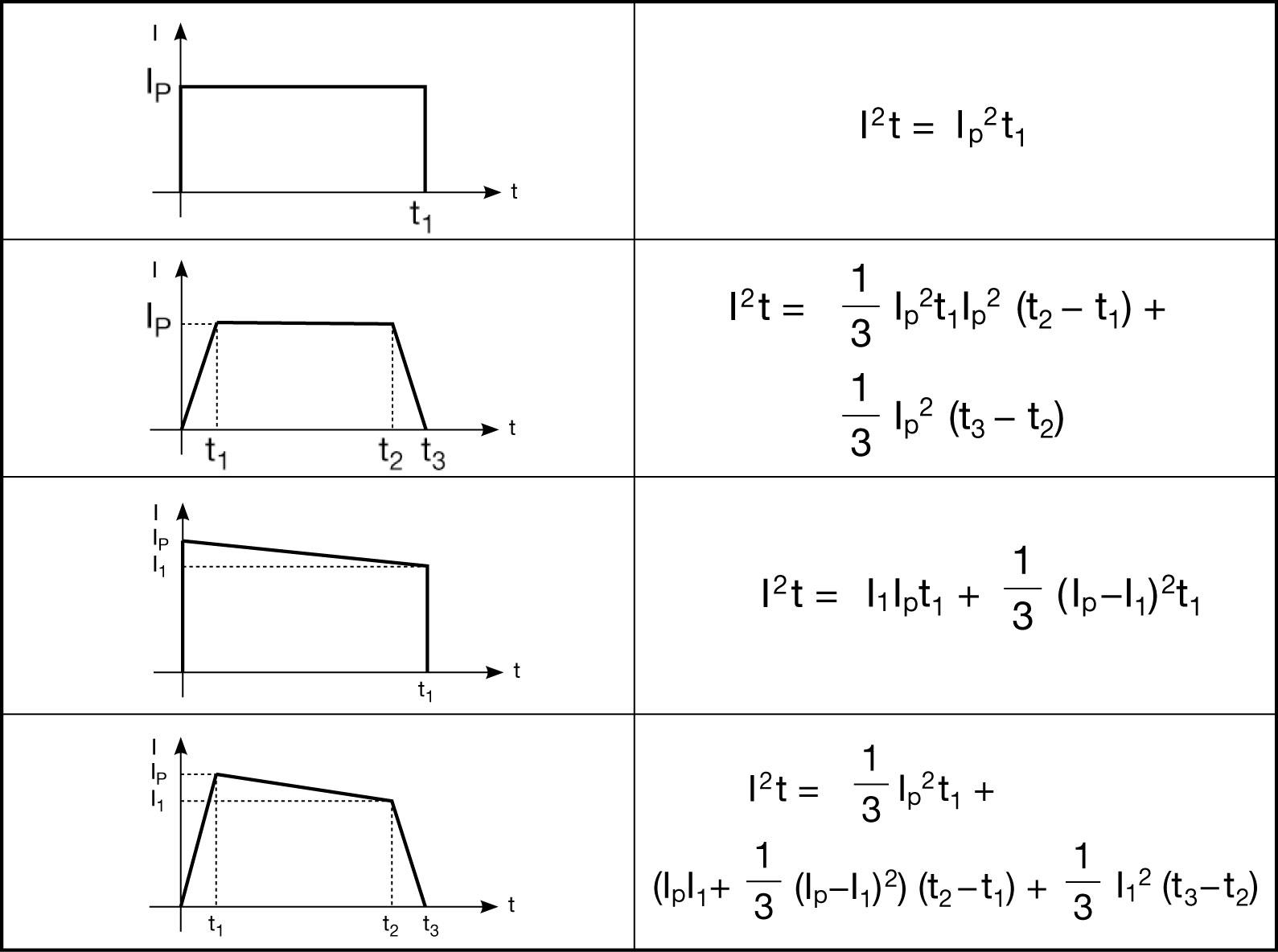

波形-------------公式

过流保险丝UL认证产品如何选型?

过流保险丝UL认证产品如何选型?


案例:

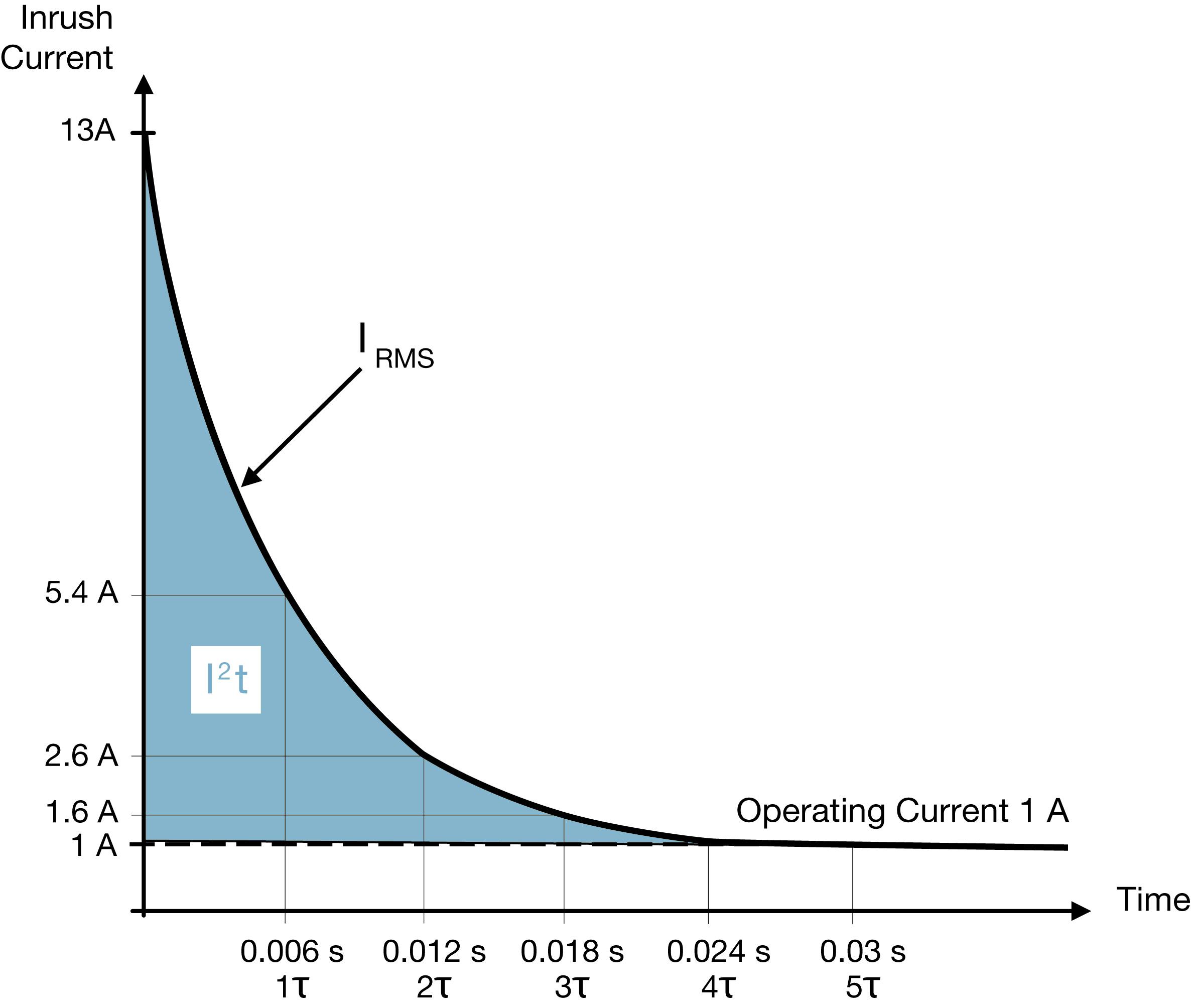

如何计算涌冲能量例子:
脉冲峰值:Ip = 13A,t = 0.006 s
波形:典型的放电曲线

I²t=1/2Ip²*τ=1/2(13A)²*0.006s=0.507A²Sec.

过流保险丝UL认证产品如何选型?

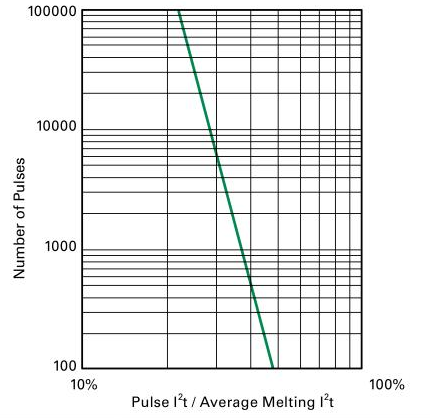

七、脉冲系数--- Fp



脉冲周期折减参数
100000 脉冲10万次后脉冲值为原I2t值的0.28
10000脉冲1万次后脉冲值为原I2t值的0.37
1000脉冲10万次后脉冲值为原I2t值的0.45
100脉冲10万次后脉冲值为原I2t值的0.53

过流保险丝UL认证产品如何选型?
