压敏电阻UL认证新要求

文章来源 : 广东优科检测 发表时间:2019-04-24

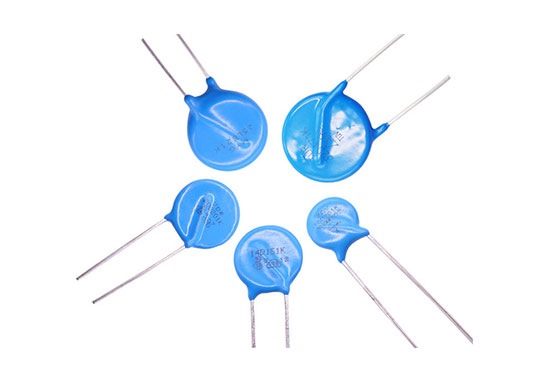

压敏电阻UL认证


突波抑制装置的新要求

IEC 60950-1 第一版,如同先前的版本,已在附录 P.1 (Annex P.1) 针对零件的强制性要求,提出突波抑制器 (Surge Suppressor) 需符合 UL 1449 标准的「瞬态电压脉冲干扰抑制器 (Transient Voltage Surge Suppressors)」规定。在尚未公布的 UL 60950-1 第二版的附录 P.2 (Annex P.2) 中,将允许一级电路内的压敏电阻 (VDR) 可符合 IEC 61051-2 或 UL 1449 标准。至于用于其它获许可应用的「非压敏电阻突波抑制器」,若被视为关键性的安全零件时,则仍然必须符合 UL 1449 标准。



IEC 60950-1 第二版新增了一项关于「突波抑制器 (Surge Suppressors) 的子条文 1.5.9,其摘要如下:
要求概述新增理由
子条文 1.5.9.1 ─ 一般性
用于一级电路内的突波抑制器必须为压敏电阻型 (VDR),同时必须符合附录 Q (Annex Q) 关于 VDR 的零件标淮。目前属于 VDR 类型的突波抑制器包括变阻器 (Varistor) 或氧化金属变阻器 (Metal Oxide Varistor);而蒸气管、碳砖或半导体装置则不列入 VDR 类型。(备注:Annex Q 要求 VDR 须符合 IEC 61051-2 标淮针对电子设备变阻器的指定条文。可用于次级电路内的突波抑制器类型则未有明文规范。)由于 IEC 60950-1 前身并没有任何部分针对突波抑制器的零件要求,负责制定该标淮的 IEC TC 108 技术委员会因而新增用于一级电路的突波抑制器须为 VDR 类型的要求,并且其须符合 IEC 61051-2 标淮的特定零件要求。
子条文 1.5.9.2 – VDR 的保护
针对 VDRs 的保护装置,则规定 VDRs 需附有过流保护或类似的中断装置∕工具、并和 VDRs 串联在一起。VDRs 可能会出现短暂过电压、因漏电流增加而出现的温度过载,或因短路故障而出现烧焦及爆炸的状况,所以 VDRs 应附有保护装置。
子条文 1.5.9.3 ─ VDRs 作为功能性绝缘的架桥
容许 VDRs 作为功能性绝缘的架桥 (Bridge)。基于功能性绝缘被视为与火灾风险有关连、加上用于一级电路内的 VDRs 均含在防火外壳内,子条文 1.5.9.2 的保护要求 (结合防火外壳),即成为 VDRs 作为功能性绝缘架桥的一项适当保护。
子条文 1.5.9.4 ─ VDRs 作为基本绝缘的架桥
只有当 VDRs 的其中一端为「可靠」接地 (例如 B 型可插式设备),VDRs 才可作为基本绝缘的架桥。 假如 VDRs 在一级电路内操作时,便需要设有一可靠路径与接地连接, 以作为一额外的保护, 因为基本绝缘被绕过分流会引发触电危机。
子条文 1.5.9.5 ─ VDRs 作为辅助性、双重或加强绝缘的架桥
VDRs 不可作为辅助性双重加强绝缘的架桥。当 VDRs 操作时,会越过绝缘成为一条导电路径,假如 VDRs 可作为辅助性、双重或加强绝缘架桥的话,与其相关连的「非 SELV 电压」便可能蕴含触电的风险。

对资讯科技产品的影响



由于 IEC 60950-1 首次明确提出用于资讯科技产品 (ITE) 的抑制突波装置器的安全要求,因此不同的制造商和国家核证机构 (National Certification Bodies, NCBs) 在处理此零件的差异,将可待调和。

受影响的产品类别包括资讯产品电源供应器、和其他可直接连接至电网电源、其一级电路内含有内置电源及压敏电阻的资讯产品。

而其主要的影响结果是─「只有 VDRs 可在一级电路内被用做突波抑制器」。鉴于其它装置,如蒸气管、碳砖或具有非线性电压∕电流特点的半导体装置等无法列入 VDRs 的规定,前述的零件将被禁止在一级电路内使用。这项规定将对一些现有的产品设计造成影响。

若仅为申请 UL认证的案例,由于 IEC 61015-2 的技术要求如同 UL 1449 标准,在美国已是一套完备的技术性零件标准,因此 UL 60950-1 第二版将允许 VDRs 符合 IEC 61015-2 或 UL 1449 标准。然而对于 UL 认可的 ITE 产品而言,若 VDRs 只符合 IEC 61015-2 标准、而且并非取得符合 UL 1449 标准的认可,其将会受到 「UL 零件接受政策 (Component Acceptance Policy)」的监督,包括 UL 后续检验服务的执行。
