连接器UL 1977认证测试注意事项

文章来源 : 广东优科检测 发表时间:2019-04-24

为方便大家更好的了解连接器UL 1977认证知识,广东优科检测为大家分享连接器UL 1977认证测试的注意事项。

连接器UL认证,如用料、结构、外观的尺寸没有变化,仅有编码方式及其他变更,可不送样测试,文书处理即可。

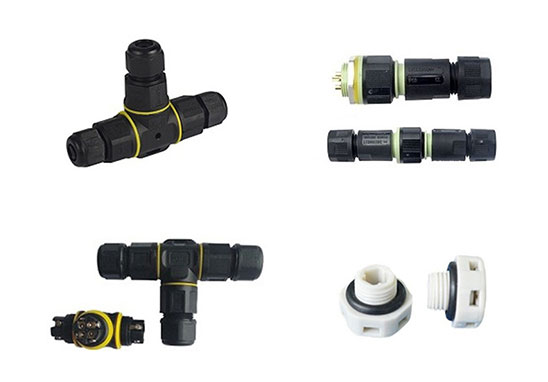

连接器UL 1977认证测试


连接器编码方式举例说明
连接器编码方式
②产品编号
M2=双排公
F2=双排母
F3=三排母
M3=三排公
MF=混合型(如为混合型,需提供说明及drawing)

③PIN数(Number of Pins)
F2 series = 09,15,25,37
F3 series = 15
M2 series = 09,15,25,37
M3 series = 15

④端子电镀规格(Contact Plating)
有锡Tin、镍Ni、金Gold...等,但其实并不受限,可用任意数字来代表。

⑤铁壳电镀规格(metalclad Plating)
有镀锡Tin、镀镍Ni、镀金Gold...等,但其实并不受限,可用任意数字来代表。

⑥组装方式
需提供说明(如Drawing),如不同的座搭不同的螺丝或搭不同的电镀规格,亦将影响其编码方式。

⑦成品颜色(Color)
如使用的塑料涵盖了所有颜色,则可用将所有颜色都报备进去。

⑧螺丝规格
编码不受限,可用任意数字来代表。

⑨区别码
编码不受限,可用任意数字来代表。

如每一种AWG的线材所使用的电流不相同,建议客户以最大的电流来含括所有线材,以减少申请费用。

提供连接器图纸注意事项:
Housing 图纸上需标示接触孔面的长、宽
Wafer 图纸上需标示裸露出来的接触端子长度,及其接触面的长、宽
Wafer 侧面图需可看出端子在塑胶内的长度
Terminal 图纸上需标示厚度及口径,每一个弯度的长、高,侧面弯度的宽度。
需注明单位,除了尺寸、型号、Mates part外,其余(如:用料、电器规格,已于开案时提供的资料...等)均可删除。

连接器UL 1977认证测试项目
1、Mold-Stress Relief Test
烤箱测试,考量使用塑料,使用的端子将不‌影响其结果,所以端子使用由客户决定。
放置于烤箱7小时;温度需维持固定,不可小于70℃或最小高于下述状况10℃:
1.最大操作温度。
2.温升测试时所量测到的最高温度。
测量完毕后,使其温度恢复到室温后,再做判定。

2、Temperrature Test
温升测试,不考量使用塑料。
粘点于Wiring Terminals或靠近带电部位。
量测时间最少4小时。
用串联的连接方式进行测试,确保使用相同的测试条件

3、Dielectric Voltage Withstand Test
在温升测试后进行。
测试电压由0开始增加到预测电压(500V or 1000V),需维持1分钟

4、Conductor Secureness Test
18AWG以下的线材,取最小及18AWG
18AWG到30AWG,则每一种都要。

需测六条单独的样品。
18AWG的线材拉20磅,时间1分钟。

CUL(see CSA22.2 182.3 Table 3)

Wire,AWG
Force,1bf
18
10(44.5N)
20 10
22
8
24 6
26
4
28
2
30
1
32
0.5




UL Only:
18AWG 以上的线材拉20磅
18AWG 以下的线材无规定磅数,一般定在8磅但最后以实际测试样品所能达到磅数为记录。
