针对电风扇及电暖器使用的电源线UL认证新规范

文章来源 : 广东优科检测 发表时间:2019-04-24

为配合电风扇及电暖器等成品标准中有关电线规范的修订,UL 已建议在《UL62软电线及电缆标准》中新增一套「-R」电线的测试要求。已获 UL认证的 ZJCZ 类别软电线,其制造商可选择因应买家要求,依据上述的「-R」电线规范更改产品设计,而这些产品并不需接受强制性的产业档案复审 (Industry File Review, IFR)。

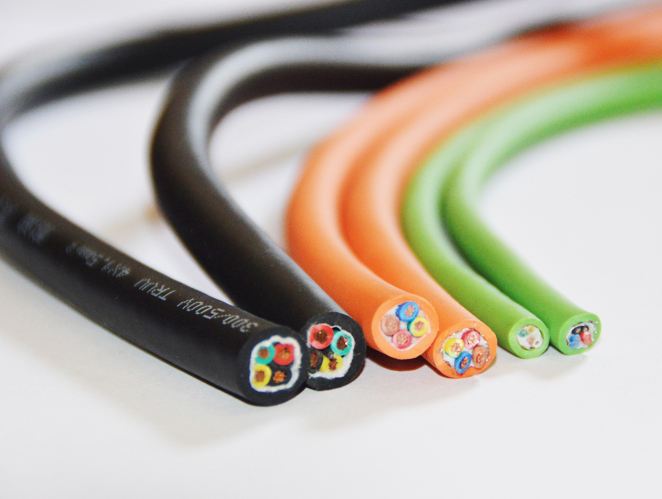

针对电风扇及电暖器使用的电源线UL认证新规范


新规范的提案背景
继《UL 507 电风扇标准》于 2010 年 9 月生效的修订条文中,对其涵盖产品所用电线提出四项更严格的机械性能要求后,《UL 1278 活动及悬挂式电暖器标准》与《UL 1042 电护壁板加热设备标准 (Standard for Electric Baseboard Heating Equipment)》亦纷就电线的机械性能,提出类似的修订要求,并明订生效期为 2011 年 2 月。基于此,UL 遂提出修改 UL62标准的动议,并将上述成品标准所修订的电线规范纳入 UL62标准中。

现阶段有关提案正由 UL62标准技术委员会审议。若该提案获通过,并得以正式在 UL62标准中发布,则符合这套新增规范的电线,其线型末尾将附加「-R」,如 SPT-2-R 或 SJT-R,以为识别。

「-R」电线测试要求草案
针对UL507、UL 1278 及UL1042 标准所涵盖的带线式可携电器所用电源线,以下综述其软电线须符合的测试要求的建议。UL 期藉由提前公告即将定案的 UL62规范,能协助电线厂家掌握其内容重点并提早做准备。

1、磨耗测试 (Abrasion Test)
此项测试的设备要求载于《UL 2556 电线及电缆测试方法》第 7.9.2 节 。
▪ 五条约 40 吋长的电线样品;
▪ 以 1/2 级 (中等) 金刚砂布作研磨面;
▪ 向样品末端施加 3.3 ±0.1 N 拉力;
▪ 每研磨样品 800 次后,将桌面停下并把电线稍为移至砂布其他未用部份。
合格条件 - 完成研磨 5,000 次后,五组样品均未出现铜导体或遮蔽 (若为带遮蔽的结构) 外露的情形。


2、芯轴夹挤测试 (Mandrel Pinching Test)

▪ 五条电线样品,虽无指定长度,但UL的测试设备一般使用 30 吋长度;
▪ 将电线放置于平钢板 (Steel Plate) 及钢芯轴(Steel Mandrel) 尖角之间进行夹挤;
▪ 压挤测试机的机头应以每分钟 0.20 ± 0.05 吋的速度压向钢板。

合格条件 - 施加 2254 N 压力后,所有样品确认均不会出现以下的接触:
(a)带电导体 (Circuit Conductor) 与平钢板之间;
(b)带电导体与芯轴之间;
(c)带电导体与接地导线 (Grounding Conductor) 之间;
(d)任何两条带电导体之间。

3、芯轴压碾测试 (Mandrel Crushing Test)
▪ 五条电线样品,虽无指定长度,但UL的测试设备一般使用 40 吋长度;
▪ 把电线放置在平钢板及钢芯轴尖角之间进行压碾,钢芯轴的大小与夹挤测试之规格相同;
▪ 向样品施加 890 N 压力,持续 7 小时。

合格条件 - 施加 890 N 压力后,所有测试样品确认均不会出现以下的接触:
(a)带电导体与平钢板之间;
(b)带电导体与芯轴之间;
(c)带电导体与接地导线之间;
(d)任何两条带电导体之间。

4、挠性测试 (Flexing Test)
▪ 六条电线样品,虽无指定长度,但UL的测试设备一般使用 40 吋长度;
▪ 根据导体大小及电线类别 (而非电器额定值) 把导体接上最大额定电流 (见《表一》),并在导体之间接上 300 V 电压。透过「延时型保险丝」对电路提供保护。

导体大小负载电流电路保护
mm2(AWG)用户电线电热器电线

(Service cords)(Heater cords)
0.824 (18)10 A10 A15 A
1.04 (17)12 A13 A18 A
1.31 (16)13 A15 A20 A
1.68 (15)16 A17 A25 A
2.08 (14)18 A20 A30 A

《表一》: "-R" 电线之测试电流及保险丝保护
▪ 以每分钟 20 周次的速率将六组测试样品挠曲 3,100 周次;
▪ 每个循环周次应包括:将测试样品按一个方向弯曲 90°, 然后向相反方向弯曲180°,而后再回到起点。

合格条件 - 完成测试后,没有任何样品会出现以下情况:
(a)发生短路;
(b)导体的线股 (Strand) 有超过 10% 折断;
(c)折断的线股刺穿绝缘体并外露;
(d)电线绝缘体破裂或破坏;
(e)带遮蔽结构的遮蔽外露。

▪ 报告信函
软电线制造商向UL提交产品,依据「-R」电线规范完成测试后,将会收到一份报告信函,内容除将涵括测试结果,测试样品的结构亦会被详细记录在信函的附录。此报告信函可为软电线厂商向其风扇及电暖器等成品厂家展示其产品已获确认符合「-R」电线要求的证明文件。此举将可免除任何的临时认证签发,而成品制造商亦毋需承担任何不必要的后续检验程序或相关的费用。上述的「-R」电线规范草案如获纳入 UL62标准,且没有任何对测试结果有影响的变更,客户即可根据本报告信函所记录的测试结果,申请「-R」电线认证。

▪ 非列名 (Unlisted) 零件认证
成品制造商可向UL申请非列名零件认证,按照成品标准 (UL 507、UL 1278、UL 1042) 的相关规范评估其产品所使用的电线。不过这些规范有部份是较 UL62草拟中的「-R」电线规范宽松,尤其在挠性测试的部份。通过评估的软电线会成为非列名零件,并需符合电线及电缆后续检验计划的基本电线线型及电器成品的相关要求。成品制造商必须负责确保软电线持续符合最新的成品性能要求。

FUS 程序书描述
基于电线结构为影响电线性能能否符合「-R」规范的关键,符合「-R」电线要求的产品,其测试样品的结构将被明确记录在「FUS 程序书」的「产品描述」章节内,包括但不限于:导体大小、导体线股大小、线股数量,导体线股的绞距长度 (Lay Length)、导体的绞距 (Lay of Conductors) 及填充物…等。此外,电线所用的材料亦会对电线性能有至关重要的影响,因此UL会对材料进行红外线光谱测试,并定期在制造地抽取样品, 送往UL实验室进行后续检验测试,以确保厂商量产时使用的材料与「FUS 程序书」内的描述完全相同。

上述建议是否会纳入 UL62的规范仍在审议阶段,但其结果预计在今年年底即会定案及公布。在此,UL建议电风扇及电暖器的厂家可开始陆续采用「-R」规范做为软电线的采购准则, 而电线厂商也应尽早研发符合「-R」规范之电线产品,以迅速回应市场需求,建立竞争优势。
