SPD突波保护器UL1449第三版标准简介

文章来源 : 广东优科检测 发表时间:2019-04-24

突波保护器 (Surge Protective Devices, SPDs) 的使用在近十年内急速增长,不论是安装在受电设备闸口 (Service Entrance)、配电盘 (Branch Panel) 中,或是延长线 / 直插式类型(Cord-Connected / Direct Pug-In),皆已被视为与一般电子产品无异,成为住宅、商业及工业等用途中不可或缺的电器设备。鉴于技术的不断更新,UL 意识到原 UL 1449 第二版要求的不足,故着手发展了UL 1449 第三版标准。

UL1449 第三版的产品范畴与分类
UL 1449 第三版标准名为“突波保护器”,顾名思义,除取代原先的 UL 1449 第二版的“瞬态电压脉冲干扰抑制器” (Transient Voltage Surge Suppressors, TVSSs),并纳入 ANSI / IEEE C62.11 审核的“低电压避雷器” (Low Voltage Surge Arresters)。换言之,UL 1449 第三版整合了所有 1000 V ac 以下的低电压交流电路的突波保护器。
UL 1449 第三版在突波保护器的分类上,根据其应用环境,分成 Type 1、2 与 3 三种类型,并将零件类独立成 Type 4。以下简述各类型的定义,并以《图一》简单示意一般的安装位置:

UL1449突波保护器SPD UL认证标准简介

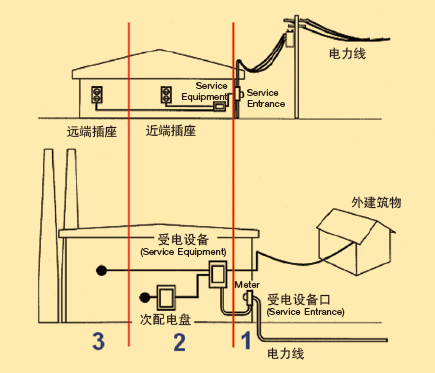

《图一》不同类型的突波保护器的一般安装位置


Type 1 SPD – 属永久固定式的突波保护器。安装的位置介于输配电端的二次变压器之后、受电设备过电流保护器和电表之前。
Type 2 SPD – 属永久固定式的突波保护器。安装的位置在受电设备过电流保护器之后,其中包含装配在配电盘中、或与室内插座结合的突波保护器。
Type 3 SPD – 属非永久固定式的突波保护器,属于客户端型,常见的应用为延长线或直插式的突波保护器。此类型须使用在离配电盘至少10公尺以上的插座上,意即离配电盘10公尺之内的插座皆不能使用Type3SPD。

Type 4 SPD – 零件类的突波保护器,可分成单一零件或模块类产品。常见的产品为金属氧化物压敏电阻 (MOV)、瓦斯气体放电管 (Gas Discharge Tube) 和防雷器模块 (SPD Module) 等。


UL1449实验部分 :本部分内容对应于UL1449英文版的页面:P51~P119。
本标准适用于安装在50/60Hz电源电路,低于1000V电压,用作抑制暂态电压电涌的电涌保护器(SPD),具体如下:
第1类SPD–安装在变压器设施的次级电路和过电流设备的线路侧端以及负载端(包括瓦特表插座附件)之间的永久连接式SPD;安装在无外部过电流保护装置系统的永久连接式SPD。
第2类SPD–安装在过电流公共设施负载端的永久连接式SPD,包括安装在支路的SPD。
第3类SPD–接点安装式 SPD,从电气配电盘到安装点之间的导线最小长度为10米(30英尺) ,如软线连接式SPD、直插式SPD、插座式SPD;以及安装在被保护设备上的SPD。参见64.2节。导线长度(10 米)是指额外提供的导线或者用来连接 SPD 的导线。
第4类SPD–元器件式SPD,包括分立元件和组装元件。

第三版测试规范摘录
UL 1449 第三版相较于第二版的测试要求上,最大变动处在于“防突波能力” 的相关测试,其中“箝制电压量测测试” 与“突波电流测试” 在第三版已被整并为“突波测试”,并更新了测试方法与要求。“突波测试” 中的“防护电压额定值” (Voltage Protective Rating, VPR) 测试,已将原第二版的 6KV/500A 改成一律使用 6KV/3KA 组合波 (Combination Wave) 进行测试;该测试前后会进行共 21 次的突波放电冲击,测试过程中不得产生起火或漏电等危险状况,且过电流保护器不能跳开做为保护。突波测试前后所得的 VPR 差距不能超过10%。

Type 1 和 Type 2 SPD 的突波测试流程中,须涵盖 15 次的“标称放电电流测试”。制造商根据本文《表二》所述的 4 种电流等级 (3、5、10 或 20 kA),宣告产品的标称放电电流值后,UL 则据此进行相对应的测试;Type 3 SPD 则须在突波能量 6 kV / 3 kA 下进行 15 次的“操作负荷周期测试”;而 Type 4 SPD 因属零件类,因此会根据其最终产品应用决定测试时的突波能量,测试流程基本上和其它类型的突波保护器无异。

另第三版的“操作电压测试” 会续用已经完成“突波测试” 的样本,将以 115% 的额定电压和 100% 的额定电流通电30 分钟,整个测试过程中除不得产生起火或漏电等危险状况,且过电流保护器不能跳开做为保护;而“短路电流测试” 和“中等电流测试” 的测试条件则与第二版相同,然以突波保护器的类别做为区隔,仅 Type 1 和 Type 2 SPD 须进行“短路电流测试”。


有关第三版与第二版的测试名称差异与第三版的突波测试流程整理如《表一》与《表二》:

UL 1449 UL 1449
第三版测试名称第二版测试名称
突波测试箝制电压量测测试
Surge TestingMeasured Limiting Voltage Test
操作电压测试突波电流测试
Operational Voltage TestSurge Current Test
短路电流测试过电压测试
Short Circuit Current Rating TestOvervoltage Test
中等电流测试异常过电压短路电流测试
Intermediate Current TestShort Circuit Current Abnormal Overvoltage Test

《表一》第三版与第二版测试名称差异比较




测试名称与突波能量适用产品突波次数
1初始防护电压额定值测试 大部份类
(针对大部份类别) Initial VPR Test
突波能量: 6kV/3kA
2a.标称放电电流测试Type 1 15
(仅针对 Type 1  Type 2 SPD)Type 2 SPD
Nominal Discharge Current Test
标称放电电流值: 3, 5, 10  20 kA
2b.操作负荷周期测试Type 3 SPD15
(仅针对 Type 3 SPD)
Operating Duty Cycle Test
突波能量: 6kV/3kA
3重复防护电压額定值測試大部份类别
Repeat VPR Tes
突波能量: 6kV/3kA

《表二》第三版的突波测试流程




广东优科检测是美国UL授权的第三方UL认证机构,熟悉突波保护器SPD UL认证标准及办理流程,可快速办理突波保护器SPD UL认证及检测业务。
