UL认证插头插拔出力如何测试,需要哪些量规?

文章来源 : 广东优科检测 发表时间:2019-04-24

广东优科检测是UL授权的第三方检测机构,自有独立检测实验室,实验室具备498、UL817标准测试能力和资质,可提供插头UL认证、检测和技术咨询服务。


UL认证插头插拔出力测试标准:
UL498-2017版
UL817最新版2017

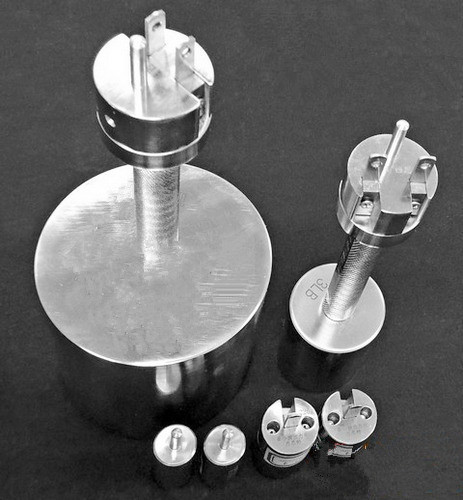

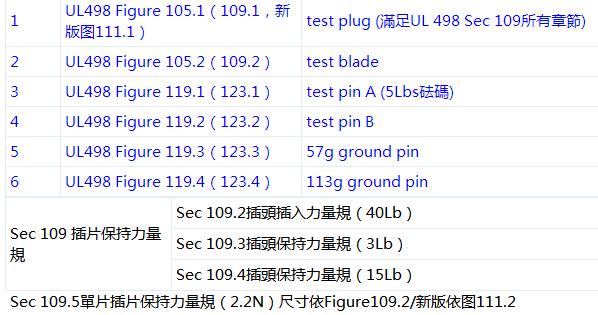

需要的量规如下,U498和UL817量规可以共用:

U498和UL817量规

UL认证插头插拔出力如何测试,需要哪些量规?

UL认证插头插拔出力如何测试,需要哪些量规?


插头插拔出力UL498测试方法:

仪器:3磅和15磅吊重治具,定时器
步骤与判定:
1、用6台测试样品。
2、插头的夹持力在3-15Lb内,必须符合如下的测试。
3、采用美国标准(UL)插头在每个outlet上插拔10次,然后将插头完全插进outlet中,朝垂直于插座表面的平面以及能将插头从outlet中拔出的方向施加3Lb的力,历时1分钟。插头不得有任何位移,如有位移则此实验算失败。
4、接着吊15Lb,插头能从插座上立即拔出,则为ok。
5、接着插座要进行正常的过载试验和温升试验,然后重复以上的3Lb测试,如插头有位移则此实验算失败,如ok,则接着吊15Lb,插头能从插座上立即拔出,则为ok。

插头插拔出力UL817测试方法
5-15R相关的插拔力测试,请参考UL817 12版以下条文;12版条文的测试方法不再参考UL498,只有14.3的插头治具尺寸需对照UL498
14.2 Conditioning cycles for blade retention test 插片保持试验的调节循环
14.3 Retention of blades test 保留插片测试
14.4 Overload test 过载测试
14.5 Temperature test 温度测试
14.6 Retention of blades test(repeated) 保留插片测试(重复)
14.7 Resistance to arcing test 抗电弧测试

Clause 14.2+14.3测试步骤如下:
1、样品以<5-15P,铜片无洞>的治具插拔10次,治具插入样品的力不可超过180N or 18.4kgf(40.5lbf)。
2、以<1-15P,铜片无洞,13N(3 lbf)>的治具插入样品吊重,一分钟后位移不可超过2mm。

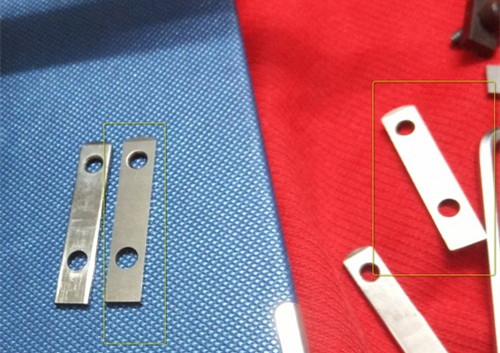

3、以<5-15P,铜片有洞,67N(15 lbf)>的治具插入样品吊重,需立即脱离。
4、使用<UL817,FIG,14.1,2.2N(0.5 lbf)>的治具插入样品吊重,一分钟后位移不可超过2mm,L/N插孔皆需执行吊重。

做完Overload+温升后,同样步骤再重复一次,再执行Resistance to Arcing。
