温度保险丝TUV认证检测项目及检测规范

文章来源 : 广东优科检测 发表时间:2019-04-24

温度保险丝TUV认证需要依据EN60691标准进行认证测试,广东优科检测是TUV授权的目击测试实验室,熟悉温度保险丝TUV认证标准及检测流程,接下来为大家介绍下温度保险丝办理TUV认证需要检测的项目及检测规范。

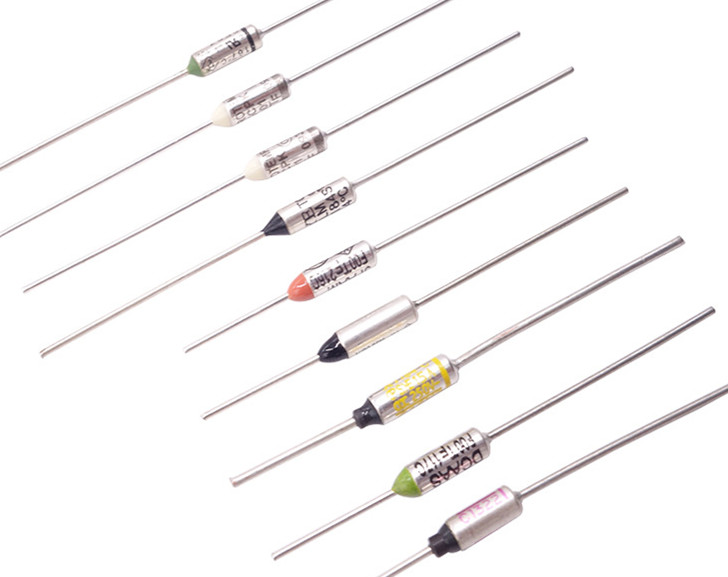

温度保险丝TUV认证检测项目及检测规范


温度保险丝TUV认证检测项目及检测规范:
1、外观检测
1.1 步骤:在自然光线下,把温度保险丝放在距离眼睛30cm-40cm处正视。
1.2 判定:表面清洁,本体无损伤,变形,破裂,字体清晰,则判定通过。

2、基本尺寸检测
2.1 设备:千分尺、游标卡尺各一把。
2.2 步骤:每批抽取测量样本数10PCS,选择适当的工具测量保险丝的长、宽、厚,实际量测尺寸于量测记录表内。
2.3 判定:
温度保险丝的各尺寸在所要求的标准范围之内,则判定通过。
其它数值则判定不通过。

序号ABCDE
测试标准(mm)6.2±0.56.3±0.52.6±0.30.54±0.0270±3


3、导通测试
3.1 设备:三用电表
3.2 步骤:调三用电表到 ^ 档,将红色探棒置于温度保险丝一端、黑色探棒置于另一端。依据正常抽样进行量测,记录10PCS数据。
3.3 判定:
用三用电表测试有鸣声,则判定通过。
其它则判定不通过。

4、耐压测试
4.1 设备:耐压测试仪
4.2 步骤:在熔断的试样两引脚间施加两倍保险丝额定电压的试验电压一分钟(UL requirement is 550V only)。
4.3 判定:
温度保险丝在规定时间内没有发生击穿现象,则判定通过。
其它则判定不通过。

5、焊锡性实验(依JIS3003-16标准)
5.1 设备:可调锡炉、斜口钳、布片
5.2 步骤:将锡炉电源插头插入电源盒内,让其内锡熔化。用斜口钳夹住所取样品,浸入锡炉中在所规定的时间后取出,将取出的焊锡样品立即用干布试擦干凈,检查该焊料是否均匀附上。
5.3.判定:
引脚焊料附着均匀,则判定通过。
引脚不能完全或部份附着焊锡,则判定不通过。

6、额定动作温度
6.1 设备:硅油池式动作温度测试仪一台﹑温度计两只。
6.2 步骤:将温度保险丝放置在硅油池内,在室温下保持2小时,然后以每分钟0.5℃-1℃速度升温,电流小于100mA条件下直到其动作,所得的熔断温度即是温度保险丝的实际动作温度。
6.3 判定:温度保险丝在规定温度内没有发生短路现象,则判定通过。
其它则判定不通过。

额定动作温度保持温度极限温度实测动作温度灵敏度℃额定电流额定电压
102  75  16598±201A125;250V
-102A125;250V

2.5A125V
115  85  165110±201A125;250V
-102A125;250V

2.5A125V
125  90(95 for CSA)165120±201A125;250V
-102A125;250V

2.5A125V
130  100  165 126±201A125;250V
-102A125;250V

2.5A125V


7、保持温度
7.1 设备:恒温恒湿机,数字温度表,大功率变频器。
7.2 步骤:把10只温度保险丝串联在一起,放入恒温恒湿机箱内,数字温度表的热电偶部贴在温度保险丝表面,监控试验的安培电流通过试样品, 调整恒温恒湿机箱内的温度,使数字温度表测的试验温度在TH﹢0/﹣6℃范围内。试验持续168小时。
7.3 判定:
a. 样品无断路发生。
b. 保持温度试验后样品做动作温度试验正常。
c. 在熔断的样品两引脚间施加两倍的温度保险丝额定的电压加1000V试验电无击穿。
全部达到以上条件则判定通过,否则判定不通过。

注:
1.额定动作温度(TF or Tf):  热熔断体按安全规定方法测试,改变其导电状态的温度,按照于IEC691(如UL、CSA、VDE)和GB9816-98的安全标准规定,热熔断体必须在上述温度+0/-100C范围内动作,UL标准简称为TF,而CSA、VDE、TUV、CCEE标准简称为Tf。

2. 保持温度(TH、Th、Tc):热熔断体在通过额定电流时,能保持168小时而不会改变其导电状态的最高温度,UL标准简称为TH,而CSA用Th,VDE、TUV和CCEE用 Tf表示。

3. 极限温度(TM or Tm):热熔断体能承受10分钟而不会发生重新接通现象的最高温度,UL标准简称为TM,而CSA、VDE、TUV和CCEE简称为Tm。

4. 一只MITI认可的M-系列热熔断体,不可用在其它国家安全认证的产品上,亦不可代替其它国家认可的同规格的热熔断体,其根本原因是MITI认可的M-系列热熔断体印上与其它认可热熔断体不同的标记。

温度保险丝TUV认证检测结果判定:
1. 测试完成后,温度保险丝全部符合上述检测规范…………………………OK。
2. 测试完成后,温度保险丝不完全或完全不符合上述检测规范……………NG。
3. 如有检测试到NG项目,则由供货商分析原因并提供可行性的改善报告。
