电器开关UL61058认证的测试要求

文章来源 : 广东优科检测 发表时间:2019-04-24

很多做电器开关UL认证的朋友想了解电器开关UL61058认证有哪些测试要求。广东优科检测UL授权的第三方检测认证机构,熟悉电器开关UL认证标准和办理流程,接下来为大家介绍下电器开关UL61058认证的测试要求。

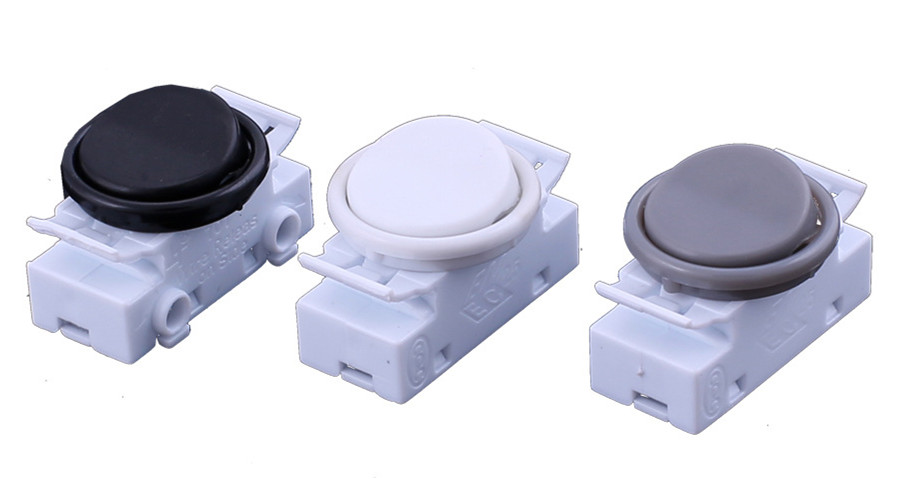

电器开关UL61058认证

电器开关UL61058认证测试基本要求
1、测试样品为三颗,需同时上架进行测试。
2、足够的测试回路 –某些开关结构需要二组或是二组以上测试回路。(与开关申请的宣告有关。)
3、实验室电力系统配线简图 –包括电源(火线 /地线 /中性线),过电流保护器,各个分路等等。)。
4、实验室的平面图 –图中需注明各个器置的位置,如 实验室电源,过载,寿命,温升,耐压。
5、测试回路配线简图 –包括电源(火线 /地线 /中性线),测试开关,被动负载,接地保险丝(Dead Metal Fuse),通电计数器,等等。)。
6、接地保险丝(Dead Metal Fuse)–连接于开关金属外壳或是固定开关的金属置具的保险丝(UL认可保险丝;额定最大电流不得超过15A;最小电压必须大于或等于测试开关的额定电压。)
7、计数器 –测试电流 流过 测试开关一次,计数一次。
8、测试时,发生接点熔接,接地保险丝烧断,或是其它测试故障时,测试回路 /驱动机台要能够自动停止。

电器开关UL61058认证电源要求
1、交流电源侧部份 –需明确地标示出“火线侧”及“中性线侧或是 接地侧”。
2、直流电源侧部份 –需明确地标示出“+“及“- ”。
3、Vr ≤ Vc ≤1.05 Vr(Vc:闭路电压;Vr:测试开关之额定电压)。
4、Vo ≤1.1 Vc(Vo:开路电压)。
5、开关申请频率为 50/60 Hz -> 测试条件为 50 Hz(负载电源频率)。
6、开关申请频率为 60 Hz -> 测试条件为 60 Hz(负载电源频率)。
7、开关申请频率为 50 Hz -> 测试条件为 50 Hz(负载电源频率)。
8、直流电压 –V ripple-peak to peak(直流电压连波峰对峰)不得大于5%直流电压。

电器开关UL61058认证负载要求
1、负载特性,如:阻性,感性,马力,钨丝电灯,等等(与开关申请之宣告有关。)
2、交流负载电流波形不得失真 或是 变形(必须为纯正弦波形)。
3、若使用空心式电感器“且“在该串联回路二端有并联电阻器(并联回路)的话,此电阻器的消耗功率不得超过总功率的3%。

4、欧规马力(大波形 + 小波形)–负载电流波形是连续性不得中断;“大波形”存在(出现)时间为50ms - 100ms。

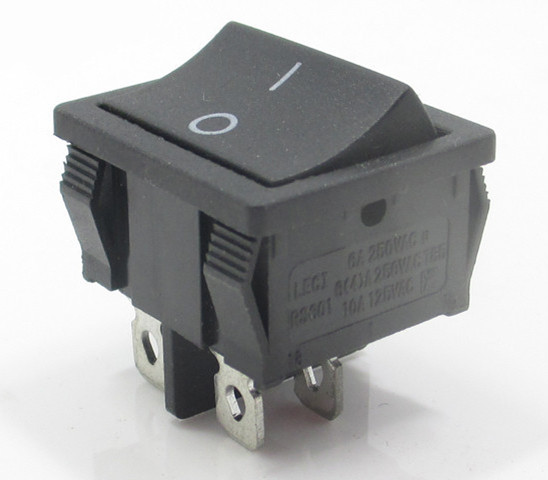

电器开关UL认证


电器开关UL61058认证操作置器(测试基台)要求
1、足够的操作置器(测试基台)–同时测试;三颗样品需同时上架进行测试。
2、申请温度超过 55 度以上时,需要有烘箱;烘箱温度必须维持在 温度设值 +0/5 度内。在烘箱中,“对流风”不能“直接”打在测试样品上。


3、每分钟的操作置器(测试基台)作动次数(根据不同电流值时),如下:

3.1、电流值小于10A:15 Cycles/Min。
3.2、电流值大于10A 及小于25 A:7.5 Cycles/Min。

3.3、电流值大于25A:3.75 Cycles/Min。


4、ON & OFF Period/Cycle –25%(+5/0%)ON and 75%(+5/0%)OFF
4.1、电流值小于10 A:15 Cycles/Min.(1 Sec. ON;3 Sec. OFF)
4.2、电流值大于10 A及小于25 A:7.5 Cycles/Min.(2 Sec. ON;6 Sec. OFF)
4.3、电流值大于25 A:3.75 Cycles/Min.(4 Sec. ON;12 Sec. OFF)


5、速度要求–(客户端实验室,必须淮备合适的量测仪器及合理(科学)的验证方式;量测仪器部份,必须要经校淮 /校验(报告))

5.1、机械式开关
Slow Speed
5.1a、直线运动 –20 mm/Sec。
5.1b、旋转运动 –小于/等于45度:9 Deg/Sec。大于45度:18 Deg/Sec。
Accelerated speed
5.1c、直线运动 –80 mm/Sec。

5.1d、旋转运动 –小于/等于45度:45 Deg/Sec。大于45度:90 Deg/Sec。


5.2、电子式开关
Accelerated speed
5.2a、直线运动:25 mm/Sec。
5.2b、旋转运动:45 Deg/Sec。

电器开关UL61058认证温升测试要求
1、温升测试环境/测试区域中,不能直接受风或是散/导热物件影响(免避影响测试结果)。
2、热电偶 –最好是 Type J,也可以接受 K or T;28 AWG  -  32 AWG Thermocouple。
3、温升量测仪 –进行温升测试的量测通道,必须完成校验(必须指名所配合使用的热电偶类型;仪器内部设型式须注意;Type J,K or T。)。

电器开关UL61058认证耐压测试要求(一般常见的情况:市售型商用机为主。)
1、足够的使用范围校验。

2、耐压测试时间至少60秒。


以上就是关于电器开关UL61058认证测试要求的介绍,如果您有电器开关产品需要办理UL认证,或想了解电器开关UL认证费用和认证时间,请联系广东优科检测工程师!
