变压器EN61558-1认证测试要求

文章来源 : 广东优科检测 发表时间:2019-04-24

变压器要想通过EN61558-1认证,需要满足相关的认证测试要求。广东优科检测是TUV目击测试授权实验室,熟悉变压器EN61558-1认证标准和办理流程,接下来为大家介绍变压器EN61558-1认证测试要求。

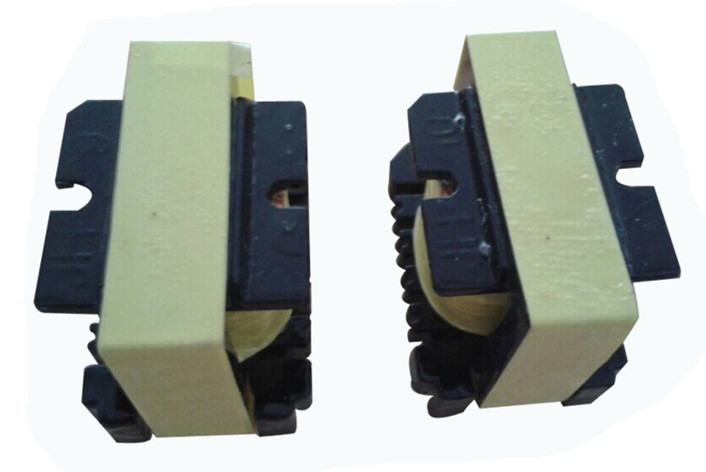

变压器EN61558-1认证测试


变压器EN61558-1认证标记要求
变压器EN61558-1认证需要以下标记:
标称输入电压或输入电压范围;
标称输出电压;
标称输出功率;
标称输出电流;
标称输入和输出频率;
变压器种类符号;
厂商或销售商名称或商标;
产品型号;
仅适合室内使用的变压器需标有相关符号

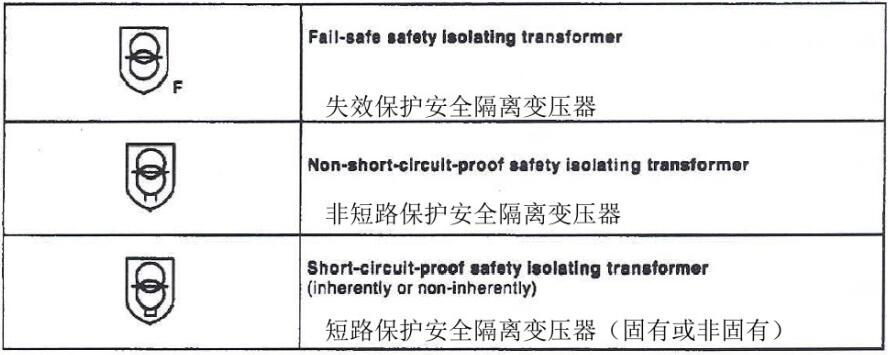

变压器种类符号
变压器种类符号

机械变压器高压测试要求:
a) 变压器输入线圈端带电部件和输出线圈端带电部件之间(基本绝缘) 2100V
b) 变压器输入线圈端带电部件和输出线圈端带电部件之间(加强绝缘) 4200V
c) 跨越加强绝缘的带电部件和变压器壳体之间(加强绝缘) 4200V

电子变压器高压测试要求:
a) 变压器输入线圈端带电部件和输出线圈端带电部件之间(基本绝缘) 1500V
b) 变压器输入线圈端带电部件和输出线圈端带电部件之间(加强绝缘) 3000V
c) 跨越加强绝缘的带电部件和变压器壳体之间(加强绝缘) 3000V

短路和过载保护测试要求:
EN61558-1 point 15
变压器不能由于在正常使用中发生的短路和过载而成为不全。
输入1.06倍标称电压,短路输出端电路。
在试验中,变压器将不得冒出火焰,溶化金属,冒出危险量的有毒气体或可燃性气体,变压器的温度不得超过规定值。(线圈:165℃,外壳:105℃)。
试验后,当冷却到室温,变压器的绝缘需承受高压测试。

变压器EN61558-1认证功能测试要求:
负载条件下输出电压和输出电流:
当变压器输入端连接到标称供电电压,标称频率和输出端接入一个在标称输出电压时产生标称输出功率的阻抗,输出电压偏差需不超过:
a) 对具有一个输出电压的固有短路保护变压器,不超过10%;
b) 对具有多于一个输出电压的固有短路保护变压器,最高输出电压不超过10%;其他输出电压不超过15%;
c) 对其他变压器,输出电压不超过5%。

无负载输出电压:

变压器类型
输出电压与无负载标称输出电压的偏差(%)

固有短路保护变压器:

-63VA

100

其他变压器:

-10VA

10VA - 25VA

25VA - 63VA

100

50

20




变压器EN61558-1认证电源线和其他外部软线要求
具有电源线的可移式变压器,其电源线长度:
- 标称直径0.5mm²的不得超过2m;
- 标称直径超过0.5mm²的需超过2m。

室内使用变压器的电源线:
- 对不超过3kg的变压器,不得低于轻型PVC线(H03VV-F),或普通橡胶线(H05RR-F);
- 对保护等级高于IPX0的变压器,不得低于聚氯丁烯橡胶线(H05RN-F);

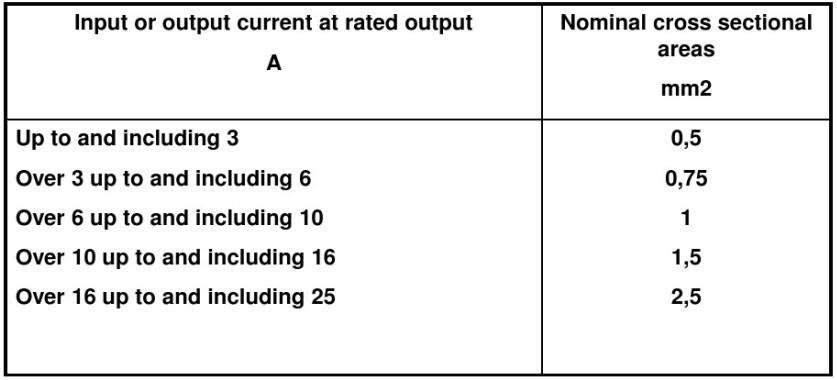

外部电源线标称直径不得小于下表值:
外部电源线标称直径

可移式变压器需有线锚地使得电源线避免变压器内部电气连接点受拉力包括扭力的影响和电源线的绝缘受到腐蚀。
电源线需承受25次,30N的拉力。拉力施加在最不利的方向,不要猛然施力,每次1秒。
试验后,电源线轴向位移不超过2mm。

机械强度要求:
可移式变压器(无pin式)放置在正常使用位置,从25mm高度跌向一平滑的钢板。跌落100次,每次跌落间隔不超过5秒。

以上就是关于变压器EN61558-1认证测试要求的介绍,如果您有变压器需要办理UL、TUV认证,或想了解变压器TUV认证费用和认证时间,请联系广东优科检测工程师!
