防静电测试仪器介绍

文章来源 : 广东优科检测 发表时间:2019-04-24

防静电产品做防静电检测需要用到防静电测试仪器,那么常用的防静电测试仪器有哪些呢?接下来广东优科检测为大家介绍。专用防静电测试仪器主要有:简易表面电阻测试仪、兆欧表、静电场测试仪、离子风机离子平衡度测试仪、屏蔽残余电压测试仪、腕带测试仪、人体综合电阻测试仪、腕带测试仪和人体综合电阻测试仪的校准仪

1、手持式简易表面电阻测试仪
简易表面电阻测试仪,测试量程为 10^3-10^12Ω,适用于测试平面材料,通过测试结果可以分辨被测材料为导体类、静电耗散类和绝缘类。

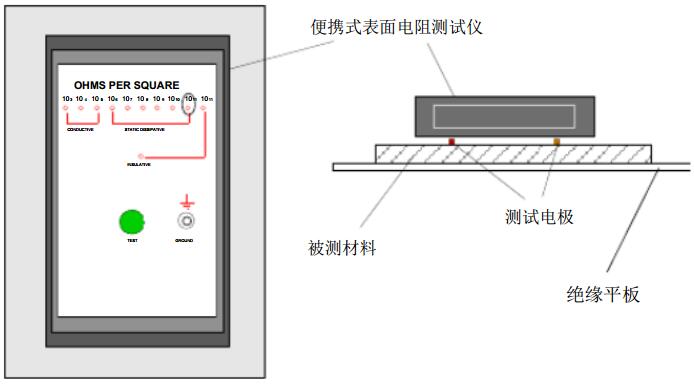

由于静电耗散材料的表面电阻为 1×10^4Ω ≤Rs< 1×10^11Ω, 因此测试仪面板指示的 10^11Ω档(面板的黑色圆圈处)修正为绝缘材料,不是静电耗散材料。

简易表面电阻测试仪配有一根专用接地线, 把接地线的香蕉插头插入仪器表面的接地孔, 另一度端的鳄鱼夹夹在接地母线上,把表面电阻测试仪平压在防静电台垫上,可以测试台垫的接地电阻。

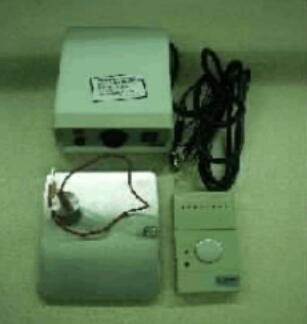

简易表面电阻测试仪

图1 简易表面电阻测试仪


兆欧表
表面电阻测试仪,配有两根连线和2Kg重的测试电极两个,适用于测试平面材料,通过测试结果可以分辨被测材料为导体类、静电耗散类和绝缘类,可以测试材料表面电阻和体积电阻(或系统电阻),把两根连线把测试仪和两个测试电极连接起来,两个电极放置在材料的同一表面即可测试表面电阻,两个电极放置在材料的两个表面的相对位置可以测试体积电阻。 型号为BM80/2的测试仪可直接使用兆欧表和两根连线来测试接地电阻和低阻。

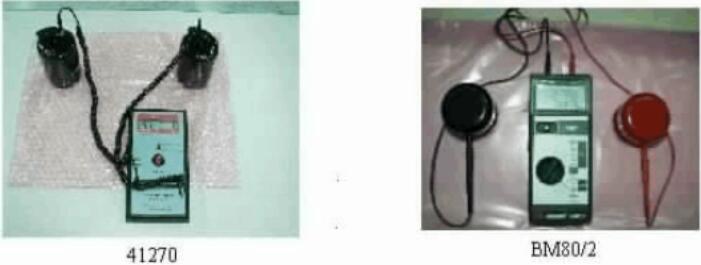

表面电阻测试仪

图2 表面电阻测试仪


2、静电场测试仪
静电场测试仪有两种型号,普通型ESD42721,高精度型MODEL 520,都采用非接触型的电场感应测试方式。两个仪器都配有一根接地线,静电电压测试时接地线接地可以提高测量的准确性。

ESD42721的测试量程< 20KV,精确度为 10V,适于测试较大的平面分布电场。
MODEL 520的的测试量程< 2KV,精确度为 1V,适于平面和某点电场精确测试。

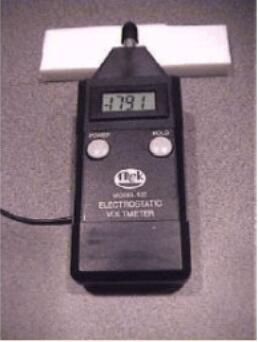

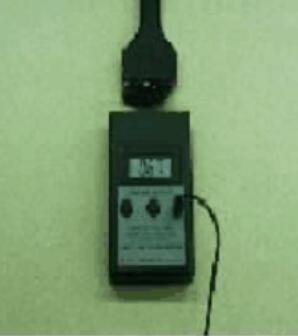

静电场测试仪 MODEL 520     静电场测试仪 ESD42721

图3 静电场测试仪 MODEL 520               图 4 静电场测试仪 ESD42721


3、离子风机离子平衡度测试仪
离子风机离子平衡度测试仪由静电电压发生器、静电场测试仪ESD42721、金属隔离测试板组成,静电电压发生器产生1000V静电电压。参见图5。

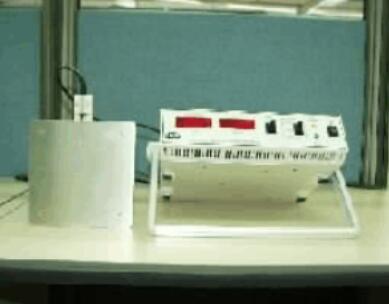

离子风机离子平衡度测试仪

图 5 离子风机离子平衡度测试仪


4、CHARGE PLATE MONITOR
CHARGE PLATE MONITOR 型号为MODE 156A可用于测试离子风机的离子平衡度和衰减时间,静电电压发生器产生 1000V静电电压。参见图 6。



CHARGE PLATE MONITOR 156A

图6 CHARGE PLATE MONITOR 156A


5、屏蔽残余电压测试仪
屏蔽残余电压测试仪型号 为Charleswater 19380, 由静电电压发生器、 测试电极、 辅助金属板、静电探测器组成,静电发生器产生 1000V的静电电压,静电探测器的测试量程为10V~300V。参加图7。

屏蔽残余电压测试仪

图7 屏蔽残余电压测试仪


以上就是关于常用防静电测试仪器的介绍,如果您有防静电产品需要做防静电检测,欢迎联系广东优科检测工程师!
