电线电缆UL认证AWM的型号及UL对AWM的要求

文章来源 : 广东优科检测 发表时间:2019-04-24

UL对使用于国家电气法规(NEC)提到的用途的电线(即所谓“法定电线” ),以及对使用于如电器内部接线等别的用途的电线(即所谓“非法定电线”),都提供相同的各种服务。

法定电线由于受结构、规格和温度的限制,往往不适用于电器或电子设备的内部接线。为提供非法定接线,UL开发了一大类电器接线材料(AWM)。在这大类AWM中,将对电线是否适合作为诸如x射线设备、电气照明以及医用和牙科设备中的UL认可元件作出评价。

各地区的电气审查员通常允许根据NEC的要求安装UL列名的法定电线,并无需附加试验。UL也接受在申请列名的产品中使用UL认可的AWM,而且也是无需附加试验

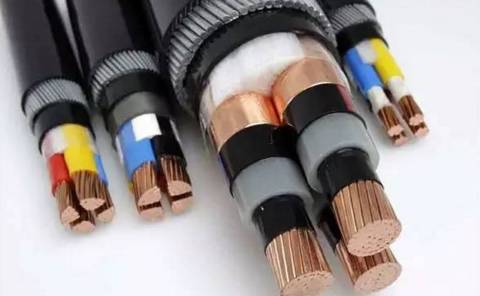

电线电缆UL认证

本文将针对电线电缆UL认证AWM的型号以及UL对AWM的要求进行阐述。
AWM的型号
AWM有3000多种型号。它包括单芯电线一直到150芯以上的电缆。额定温度从60℃到150℃;额定电压从30V交流到50 000V 直流。

UL将AWM分为五类,编号为1-5。这种分类是根据AWM是单芯电线还是多芯电缆,绝缘,护套或护层是由热塑性还是热固性材料构成来进行的。热塑性材料加热易软化,而且再次加热能再次软化。热固性材料在加热时由于化学反应而交联,而交联后加热则不会软化。UL也按施加绝缘,护套或护层的加工过程来区分AWM。

第1和第2类各型号电线具有热塑性绝缘,并可能有屏蔽、护套或护层 第1类为单芯电线。第2类为扁的或圆的多芯电缆。这两类电线电缆具有由聚氯乙烯、聚乙烯、聚四氟乙烯、乙烯一四氟乙烯共聚物以及其它类似材料构成的绝缘,护套和护层。

第3和第4类各型号电线具有由橡皮复合物,辐照或化学交联的聚乙烯和辐照交联的聚氯乙烯复合物构成的热固性绝缘,护套或护层。第3类为单芯电线。第4类为扁的或圆的多芯电线电缆。

第1~4类AWM的各型号电线的绝缘,护套或护层是挤出的。在加工过程中,绝缘材料强制通过模具成形于未绝缘的导体周围。

第5类各型号电线可以是单芯电线或多芯电缆。这些型号的电线通常由组合的或带状的绝缘包起来,这些绝缘是各种绝缘薄膜或在加工过程中能绕包到未绝缘导体上去的材料。醋酸纤维素 聚四氟乙烯带,叠合带和玻璃纤维编织是这类中仅有的几种绝缘。

当对AWM进行分类时,UL还分别为它们指定一个多位数型号编号。这型号编号通常为一个四位数,其第一位数为AWM的类别号。如果某一类电线中型号已超过1000个,这时在类别号数位之后加一个0。例如,第2类中已有超过1000个型号的AWM,那么,型号20000就跟在2999之后。
(找AWM电子线规格书(活页)最简单的方法:

打开:http://iq.ul.com/awm/stylepage.aspx?style=1007
在地址栏上把1007改成其它线规即可,如1007换成1015)

UL研究和认可的每一种AWM电线或电缆,将在号页中详细说明。该号页包括了型号编号,总标题,额定电压和额定温度,绝缘材料和厚度,导体截面和材料,屏蔽(如有的话,特殊的燃烧要求,多芯电缆的详细结构,护层与(或)护套材料和厚度,以及许可的用途。

有关用途的说明,可以用一般性的“电器内部接线”来表达。它可包括专门的用途,如电机引接线、继电器引接线、录音和录象设备、计算机电缆等。

对AWM的要求
UL对AWM进行了研究,以确定它是否适用于特殊的额定温度、电压以及用途。AWM不包括在一个单独出版的UL标准内,而包括程—系列UL关于AWM的公报内。从6个UL标准中选用了适当的要求和试验方法, 这些标准是:UL 44橡皮绝缘电线电缆;UL 32软线和布线;UL 83热塑性绝缘电线电缆;UL 493热塑性绝缘地下供电电缆和支线电缆;UL 814煤气点火电缆;UL 1063机床用电线电缆。

UL大约有100个不同的试验程序,它们涉及AWM的各种用途。一个研究工作可包括结构测量和燃烧试验,或需要做拉伸强度、伸长率,介电强度、曲挠和导体腐蚀试验。这些试验在未老化试样以及在空气循环烘箱中老化了7~l50天的试样上进行。

对AWM的研究工作也包括穿透性、热冲击、变形、冷弯曲和绝缘电阻试验。对一些型号的AWM,还要研究它的耐油性、耐汽油性、耐潮性和耐寒性。这些试验取决于AWM 的绝缘材料和用途。

绝缘厚度是确定电压额定值的主要因素。通常,当AWM用于内部接线时,如果绝缘厚度为15mils而线规为16AWG及更小时,则额定电压为300V。当AWM截面更大或用于外部接线时,绝缘厚度一般最小为30mils。绝缘厚度为30mils而线规为9AWG或更小时,其额定电压为600V。

UL的AWM还包括一种电压不规定(VNS)的等级。当这种电线按300V试验通过后,它就可以使用了。但是,由于其绝缘厚度较小及其它的特殊考虑, 不能认为其额定电压为300V,例如使用于低电压的诸如电唱机和电子数据处理设备等的AWM。

用UL认可的AWM来研究产品
当对一个用UL认可的AwM进行接线的产品进行型式研究时,每一个工程师必须识别AWM的型号,并查核适当的AWM号页。

例如,研究某一个食品加工机的工程师,他知道这个食品加工机在工作时通常所遇到的温度有多高,该食品加工机中那些部件会移动或弯曲,以及那些地方需要润滑和加油。

这个工程师就检查用于这些地方的AWM,并查阅适当的页号,以确定该AWM是否符合该产品的UL标准要求。方法是:可对被研究产品中的AWM电线的绝缘、护套或护层表面装上热电偶,以确定在产品正常工作对AWM的额定温度是否被超过。如果没有超过,则该AWM就可满足使用要求。

当研究一个采用VNS等级AWM的产品时,该工程师必须考虑该电线被损坏的可能性,它在机身中的排列,对它的机械保护和其它因素。

标志
虽然UL并无标志要求,但AWM的制造者可在电线电缆的表面上印上公司名称、型号编号、额定温度和额定电压。UL也并不要求在每圈或每盘AWM电线上进行标志或加上标签,以表明额定电压、制造者标记制造日期、导体截面、导体材料(如果不是铜)、用途、最高额定温度和绝缘厚度。

在AWM 上应标上一个UL认可元件标志,以证明该AWM的制造者生产的AWM符台UL特殊型号的要求。UL认可元件标志也表示该产品系在UL的事后监督服务程序下制造出来的。UL的事后监督审查员随时到工厂检查,以确定该AWM是否如事后监督程序手册中复印的号页所说明的那样制造出来的。该审查员要进行抽样,并将它们送到UL的有关试验室进行附加试验。

结论
AWM是一类复杂的电线电缆,其中每一种电线或电缆需按其额定值和用途进行单独的试验。对AWM的最后“试验”是在产品的使用过程中,那时UL将对AWM作出评价,以确定该电线在使用中是否会发生过度的电气危险和火灾危险。
