UL1363移动电源插座办理UL认证的要求

文章来源 : 广东优科检测 发表时间:2019-04-24

对有意出口美国的移动电源插座(RPT)来说,其适用标准为UL1363:2007。UL1363:2007在内容上与IEC等标准相差较大,导致很多企业走进了理解误区。为了帮助大家顺利的办理UL1363移动电源插座UL认证,广东优科检测对UL1363和IEC标准进行比较和解析。

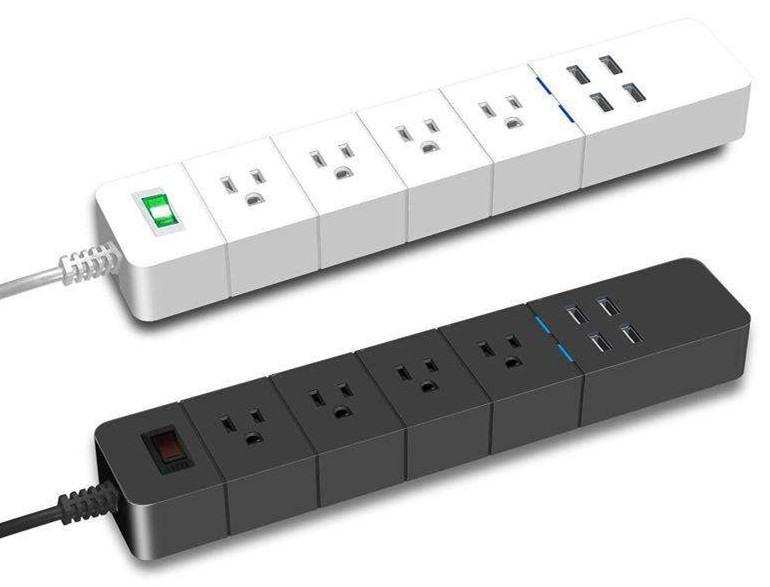

UL1363移动电源插座UL认证


塑料外壳材料的选择
IEC等标准一般要求通过随机灼热丝试验来考核材料的阻燃性能;而UL标准不必如此,是通过查询证书或黄卡来证明其阻燃等级符合要求即可。UL标准还设计了众多的材料参数,主要有:阻燃等级(根据UL94,从低到高依次为HB、V-2、V-1、V-0、5VA)、HWI和HAI指数、RTI指数(分为电气、冲击机械和应力机械三种)、CTI指数等。
UL1363:2007对塑料外壳的阻燃要求参考UL746C,即对“无人照管、连续工作、便携式设备”的要求,其最小阻燃一般为V-2级。

电源软线与内部导线
与IEC等标准相比,UL1363:2007对电源软线和内部导线的要求较高,体现在以下几点:
1、截面积限制。电源软线线径至少为14AWG(2.08mm2);而IEC标准认为额定电流16A的移动式插座可以使用1.0mm2(电源线长度小于2m)或1.5mm2软线。
2、线型限制。只能使用特定型号的软线;而IEC标准只要求软线符合IEC60227或IEC60245,对软线型号无特别要求。
3、线长限制。电源线长度(从插头表面测量至软线进入RPT外壳点)介于0.46~7.62m间,而IEC标准无此要求。
4、连接限制。无论是电源软线还是内部导线,UL1363:2007要求普通焊接必须外加机械固定(焊接到PCB板上的导线除外),而IEC等标准接受单纯的普通焊接。

过流保护器

过流保护功能是UL1363:2007的特色之一,标准规定采用14AWG电源软线同时4~6位插座的RPT及插座位数≥7的RPT,必须装有过流保护器。实际检测中发现过流保护器通常与开关集成。开关要符合UL1054或UL20,过流保护器要符合UL1077或UL248-14或UL489,二者可单独断开相线或同时断开相线与中线。


UL标准对过流保护器的要求为:在温度试验中不应断开;不能采用热断路器、热继电器或类似装置;另外应能清除不低于表14.1的故障电流,如对最常见的额定15A、125V、1875W的RPT,其过流保护器应能清除至少1000A的故障电流。最后一项要求非常严酷,能进行该试验的UL实验室也没几家,一般对这种清除能力的考核也是通过证书查阅实现的。

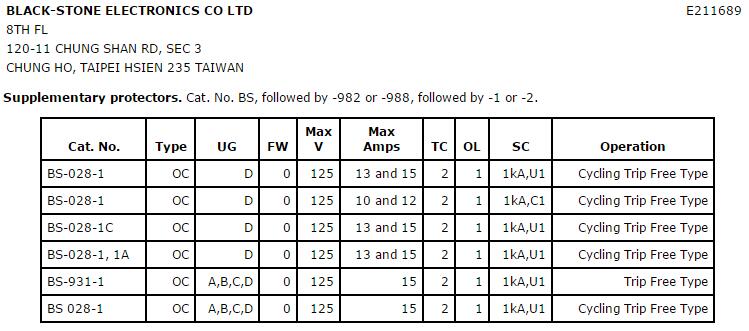

过流保护开关证书

某过流保护开关证书

注:该证书的UL文档号为E211689,上面为开关部分,符合UL1054标准,下面为过流保护部分,符合UL1077标准,其中SC为额定短路电流,短路电流1000A符合对额定1875VA及以下的RPT要求。



其它结构要求
主要包括带电部件和元件的防转动要求、铁或钢部件的防腐蚀要求、高压部分与通讯电路的隔离要求、接地要求和间隙要求。其中间隙要求(即爬电距离与电气间隙)与IEC相比较低,对额定电压51-125V和126-250V的RPT,分别要满足1.6mm和2.4mm的要求,而IEC标准要求至少为3mm。


性能要求
UL1363:2007性能要求(即试验部分)与IEC标准相差迥异,几乎没有完全一致的测试项目。广东优科检测认为UL1363:2007的某些规定不够具体,有的甚至不合理。如29.3条安装孔挡板探棒试验规定施加89N推力却未规定施力时间;30章应力消除试验规定试验前拆开试样剪断电源线端头,然后重新装配完毕,经受158N拉力1min,应无应力传递到内部连接。

绝大多数RPT是通过外壳压盖固定电源软线的,螺钉拧紧力矩大小必会对试验结果产生影响,而标准未规定螺钉拧紧力矩,另外对软线位移也无量化规定,造成试验结果是否合格难以判断,不像IEC标准要求软线位移不超过2mm那样直观。再如31.3条钢球冲击试验规定对RPT顶面冲击,插座表面、过流保护器、开关、指示灯等元件应不受冲击影响,但这些元件表面与可冲击表面受冲击影响是相同的,对元件进行豁免不符合实际情况和使用要求。

标志

RPT应标有交流电压、电流、制造商或责任承销商名称或商标或识别标志(可为UL文档号)、型号或等效标志、制造日期。另外对RPT,应有两个警告标志:为避免危险,只在户内使用,该标志必须标在RPT本体上,且字母高度不小于2.4mm;为避免危险,不要插入另一移动电源插座,该标志可在RPT本体上,若RPT无足够大空间进行标志,也可在单独包装纸或安装说明书上。其中制造日期和警告语标志在IEC60884-1中是没有要求的。另外对特定类型RPT,如带熔断器的RPT、采用SPT-3软线的RPT、带医用插头或插座的RPT、带常通插座和开关插座组合的RPT,由于并不多见,其相关警告语句不再赘述。


以上就是关于UL1363移动电源插座办理UL认证要求的介绍,如果您有移动式电源插座、插头、电线电缆、工业连接器等产品需要办理UL认证检测,欢迎联系广东优科检测工程师!
