UL 810电容UL认证申请指南

文章来源 : 广东优科检测 发表时间:2019-04-24

UL 810对应的一般用途电容器主要是用于各类美规交流电机启动或运转设备辅助,例如家用或电器电机设备,常见应用于空调/冰箱/风扇电机启动或运转,部份应用于荧光或卤素灯具及电力设备功因校正负载使用。

UL 810对应的一般用途电容器依性能及结构来区分,可分成三大类:
1.结构审核型(UL产品类别代码CZDS2):
不测试内部异常短路时的保护能力,不得宣告最大有效故障电流保护能力,最大可宣告工作电压7.2KV。

2.内部保护型(UL产品类别代码CYWT2):
须宣告AFC最大有效故障电流(短路)保护能力,最大AFC标示10000A 。

3.电解电容(UL产品类别代码CZEH2) :
最大600V,须执行过电压及压力释放测试。

接下来广东优科检测给大家带来的是申请UL 810电容UL认证一些结构检查要求,便于您在申请电容UL认证前进行自检,更方便快捷的得到UL认证。
Enclosure,UL 810对金属和非金属外壳的要求不同:
1. 对于金属外壳,钢制至少0.25mm厚;铝制或铜制至少0.41mm厚。全金属密封型外壳只能申请CYWT2产品系列。
2. 对于非金属外壳,电容的外壳所用塑料需要经过UL认证,并符合Flame Class 大于V-2,Dielectric Strength 大于5KV的要求。

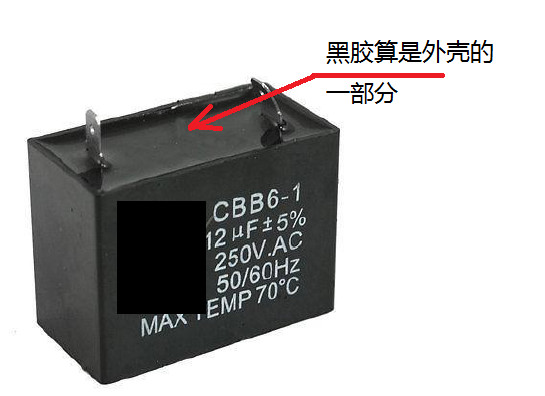

Insulating Material,对于电容的内部绝缘材料,UL 810一般要求符合Flame Class 大于HB即可,但是当绝缘材料外露时,如下结构,需按塑料外壳的要求执行。

UL 810电容UL认证

另外,根据UL 810 4.3.4的要求,外壳和Epoxy的耐温需要高于70℃或电容的宣告温度的两者较大值

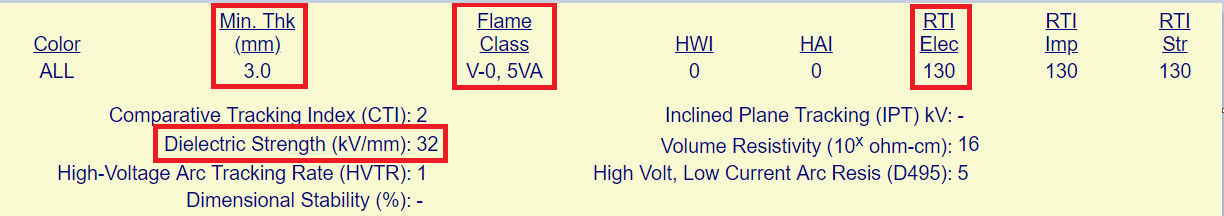

以上具体可在UL黄卡中如下处体现:
UL 810电容UL认证-UL黄卡

Dielectric Strength = 3mm X 32KV/mm = 96KV>5KV

若Flame Class和RTI符合要求但没有Dielectric Strength (5KV),可在案件中进行评估。

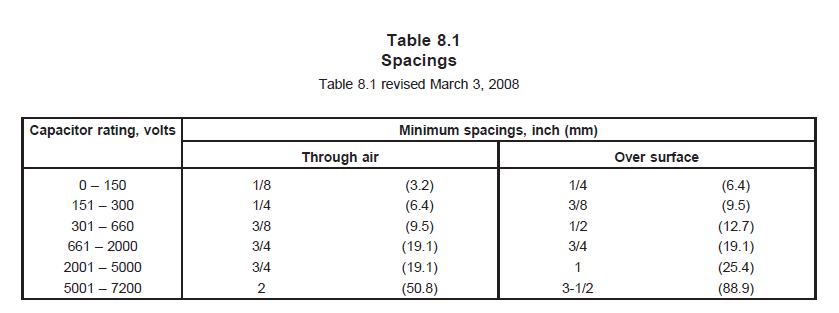

Terminals,端子间距离需要符合UL 810 Table 8.1的间距规范。
Terminals,端子间距离需要符合UL 810 Table 8.1的间距规范。

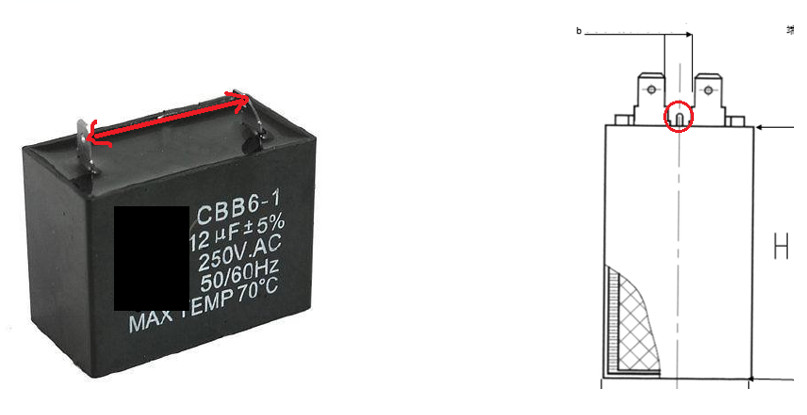

如下图所示,额定电压250VAC的电容,端子间空气间隙需要大于6.4mm,表面爬电距离需大于9.5mm。如空气间隙满足,爬电距离不足,可设计挡板增加爬电距离,如右下图所示。
额定电压250VAC的电容,端子间空气间隙需要大于6.4mm,表面爬电距离需大于9.5mm。

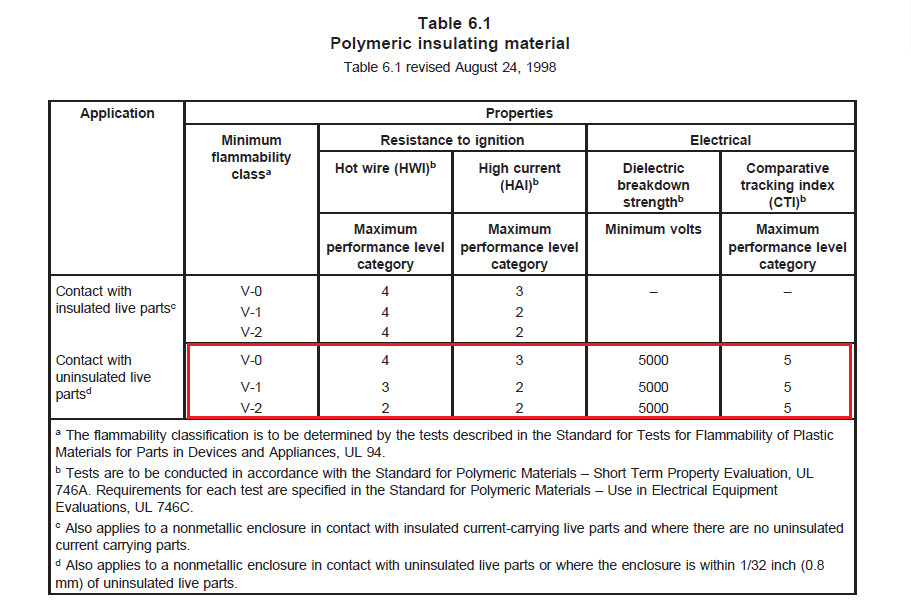

对于端子间表面爬电距离小于12.7mm的产品,端子台材料需要满足UL 810 Table 6.1的要求
端子间表面爬电距离小于12.7mm的产品,端子台材料需要满足UL 810 Table 6.1的要求

所以当外壳塑料或者内部绝缘材料直接用来固定端子,如下图所示结构,且表面爬电距离小于12.7mm时,材料要求需要按照Table 6.1来执行。
表面爬电距离小于12.7mm时,材料要求需要按照Table 6.1来执行

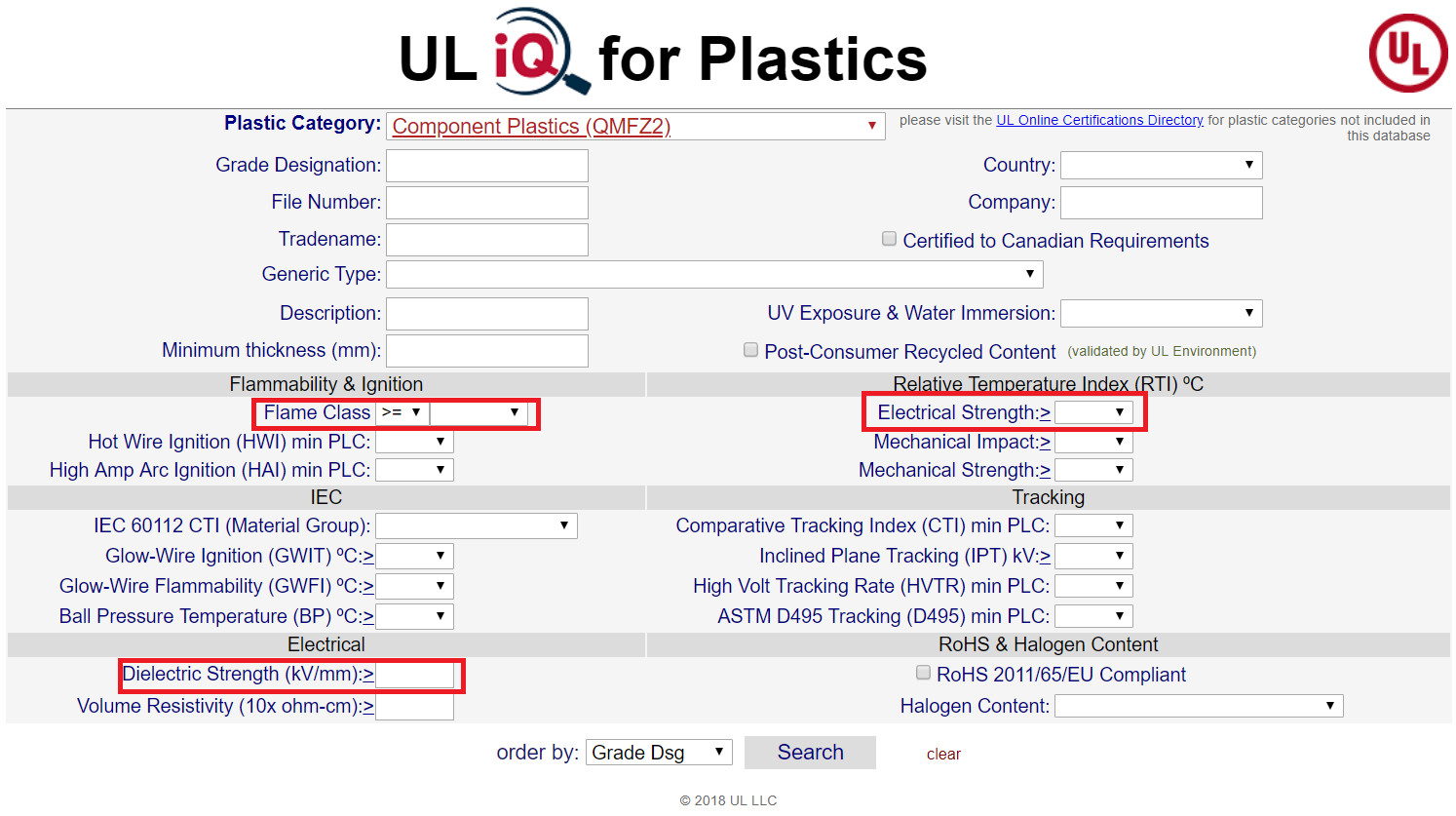

以上均可在UL推出的IQ网站上 http://iq.ul.com/plastics/ 查询符合要求的供应商黄卡资料,可按如下进行相对应的条件筛选。

查询符合要求的供应商黄卡资料

以上就是关于UL 810电容UL认证申请指南的介绍,如果您有安规电容需要办理UL认证,或想了解安规电容UL认证标准UL认证费用以及UL认证时间,欢迎联系广东优科检测工程师!
