熔断器认证标准及选型指南

文章来源 : 广东优科检测 发表时间:2019-04-24

最近有朋友在咨询熔断器认证有哪些标准以及如何选型的问题?广东优科检测是UL248熔断器免目击实验室TUV目击授权实验室CQC委托检测实验室,熟悉熔断器的常见认证标准和检测流程,接下来为大家介绍熔断器主要认证标准和选型方法

一、熔断器的定义

熔断器(Fuse)是指当电路中电流超过一定的值后,通过自身发热使得熔体熔断,断开电路连接以保护电路的一种电器。其广泛应用于高低压配电系统、控制系统以及用电设备中,是应用最普遍的保护器件之一。


熔断器的电路保护作用,是指对电线和用电设备的保护,对电线的保护在于避免电线着火,对于用电设备则为过载保护,以避免烧毁用电设备。因此在设计电气系统的时候,应充分考虑用电设备功率,电线及熔断器之间系统匹配问题。

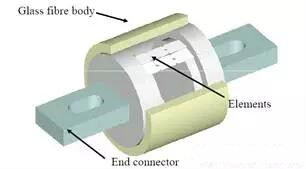

熔断器基本构造

图1:熔断器基本构造


二、熔断器主要的认证标准
对于熔断器标准体系来说,主要分IEC标准,UL标准及ISO标准,其中中国GB,德国DIN及英国BS基本等效采用IEC标准。IEC标准主要有IEC 60127、IEC 60269等,UL主要有UL248等,ISO主要有ISO 8820系列等。

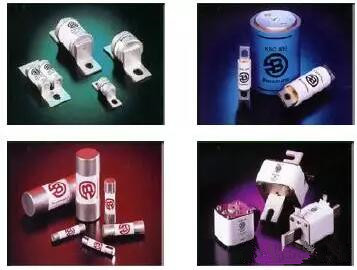

不同标准的熔断器

图2:不同标准的熔断器

对于中国GB来说,目前现行或即将实施的关于熔断器的国标标准有37个,还有相应行业标准,对应不同的电压等级或行业。针对道路汽车用的标准主要参考ISO 8820的GB31465系列。

三、熔断器主要的技术指标
额定电压:熔断器的额定电压应大于适用电气系统的标称电压,以适应可能出现的过电压情况,在过电压的情况下,熔断器可能会出炸裂等危险的情况。

额定电流和持续工作电流:额定电流用于标示熔断器的规格,持续工作电流是指在最高的环境温度下,持续通过电路的最大电流,持续工作电流应小于额定电流。

连接电阻:较大的连接电阻会导致熔断器接触点的温度升高,工作电流会随之而降低,实际工程中,应在OEM指定的熔断器、护套和连接器进行测试,达到热平衡后,不应超过规定的范围。

环境温度:熔断器的特性曲线跟环境温度密切相关,超出其使用的温度范围,会引起熔断器内部电阻的升高,进一步使得其温度升高,这样使得熔断器会有降额现象产生,因此在选择熔断器时,应考虑环境温度,采用相应的降额系数。

时间-电流特性:熔断器归根到底是属于电流保护,在电线起火前将电路切断,因此,熔断器的选择应在电线最大运行温度Tmax超过之前熔断,这样才能保证系统的安全。

选择性:熔断器应分层设计,设计的过程中,应保证底层熔断器先熔断,高层熔断器后熔断或不熔断,这样才能确保单路故障不会影响到更高层系统的电气系统正常工作。

熔断器的耐浪涌特性:整车系统电路复杂多变,在选择熔断器的过程中不仅要考虑持续工作电流和额定电流,还要考虑用电器的浪涌特性,保证能够经受住浪涌冲击而不发生熔断。

四、熔断器的选择流程
在车辆实际的开发过程中,单就熔断器的选择来说,除了电压、电流之外,还要考虑其环境因素,如温度条件、通风情况、海拔情况,以及电气系统之间相关作用而产生的干扰等,下面的计算公式为某知名熔断器厂家提供的选型方法,基本涵盖了相关的修正因素,其实在选用相关的熔断器时,主要的供应商会进行相应的推荐,以便更好的发挥其产品特性。

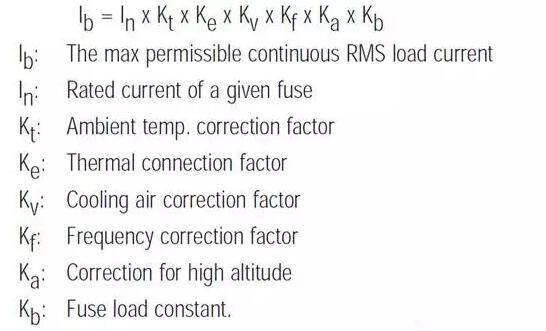

熔断器选型方法

图3:熔断器选型方法


一个简单的电气系统包括熔断器、连接导线和用电器,熔断器基本的作用是保护电线以免过热,在造成电线热损坏之前熔断器就应熔断,因此在熔断器的选择的同时,相应的其连接导线也需要相应的选择和校核。

以上就是关于熔断器认证标准及选型指南的介绍,如果您有熔断器需要办理UL认证TUV认证CQC认证,欢迎联系广东优科检测工程师!
