防静电服带电电荷量测试方法

文章来源 : 广东优科检测 发表时间:2019-04-24

广东优科检测是获得CNASCMA认定的第三方认证检测实验室,可提供防静电服、防静电地板、防静电椅、防静电帽等防静电产品防静电检测服务。接下来为大家介绍防静电服带电电荷量测试方法


1、原理
将经过滚筒摩擦机摩擦后的试样,投人法拉第筒内,以测量试样的带电量。

2、试样

防静电服一件(上、下衣均可)。


3、装置
3.1 摩擦装置
回转式滚筒摩擦机,其技术要求应符合表1 规定。

表1 摩擦装置

项 目规 格项 目规 格
滚筒内径65 士 5) cm滚筒内衬材质聚丙烯腈标准布
滚筒深度45 士 5) cm滚筒叶片数片以上
滚筒转数46 r/min以上风量2 m3/min 以上
滚筒口径30cm以上




聚丙烯腈标准布应符合 GB/T 7568.5-2002。如有起毛等外观变化的现象,应予更换。

3.2 带电量测试装置

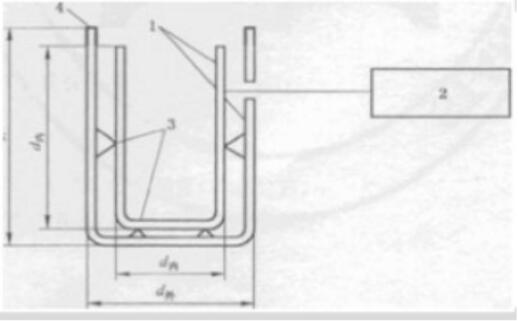

由法拉第筒和静电电量测试仪组成。按图1 所示连接。

带电量测试电路

1——法拉第筒;

2——静电电量测试仪;

3——绝缘支架;
4——聚乙烯胶带。
图1 带电量测试电路
3.2.1 法拉第筒:内、外两只金属制圆筒,h 内等于 2d 内、h 外等于 2d 外、d 内大于或等于 40cm、d 外等于 d 内+10cm。
3.2.2 静电电量测试仪:测量范围: 2nC~2μC,精度:± 1%。
3.2.3 绝缘支架:绝缘电阻在 1012 Ω以上的聚四氟乙烯。
3.2.4 聚乙烯胶带:绝缘电阻在 1012 Ω以上。

4 洗涤与调湿
试样在测试前须经洗涤处理与调湿。
4.1 洗涤处理
按附录 C规定的洗涤方法进行洗涤。
4.2 调湿
经洗涤后的试样,在( 60 士 10)℃温度下干燥 1h 后,在测试环境条件下,放置 6h。

5 测试条件
测试环境条件为温度( 20 士 5) ℃,相对湿度(35±5) %。
注: 如果在非规定的测试环境中测试,应在报告中注明测试环境条件。

6 测试程序
6.1 将试样放入滚筒摩擦机中运转 15min。
6.2 将试样直接从滚筒摩擦机中自动进人 ( 或戴绝缘手套绝缘电阻在 1012 Ω以上,直接取出,立即投入 ) 法拉第筒内,此时应注意试样距离人体、金属等物体 300mm以上。
6.3 读取静电电量测试仪读数,以μC 计。
6.4 按6.1 ~6.3 规定程序,重复测试 5 次。每次测试与测试之间,相隔 10min,在每次测试前,应对符合 GB7568.5-2002 的试样和滚筒内衬标准布进行消电处理。

7 测试结果
取 5 次测试的平均值,为最终测量值。
注:带衬里的工作服应将衬里翻转朝外,重复上述测试步骤,并将结果记入报告中。防寒服应拆除内胆后测试挂面及衬里。

以上就是关于防静电服带电电荷量测试方法的介绍,如果您有防静电产品需要做防静电检测,出具防静电检测报告,欢迎联系广东优科检测工程师!
