保险丝UL认证及IEC认证要求

文章来源 : 广东优科检测 发表时间:2019-04-24

广东优科检测实验室已获得UL248保险丝免目击实验室授权并具备IEC60127认证检测资质,可提供保险丝UL认证和IEC认证检测及技术咨询服务。接下来为大家介绍保险丝UL认证及IEC认证要求


保险丝UL认证和IEC认证检测


1. UL/CSA/ANCE(Mexico)248-14 Fuses for Supplementary Overcurrent Protection(600 Volts, Maximum)(Previously UL 198G and CSA C22.2 No.59)

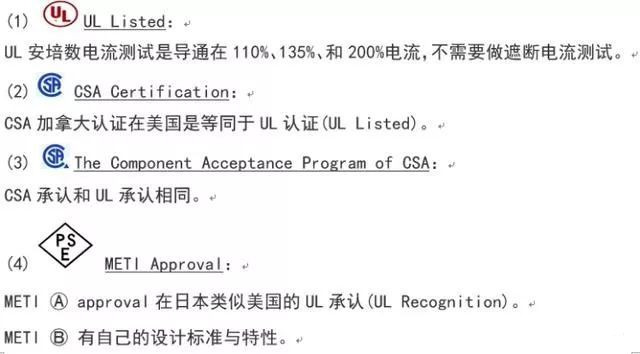

(1)UL Listed:
UL认证的保险丝符合所有UL/CSA 248-14要求的标准,以下是部份要求的内容;UL安培数值的测试是导通在100%、135%、和200%的额定电流,保险丝在负载100%的额定电流时温度必须保持稳定,且不能超过75。在额定电流的135%时,保险丝必须在1小时内熔断。额定电流的200%时,0A~30A的保险丝必须在2分钟内熔断,35A~60A必须在4分钟内熔断。

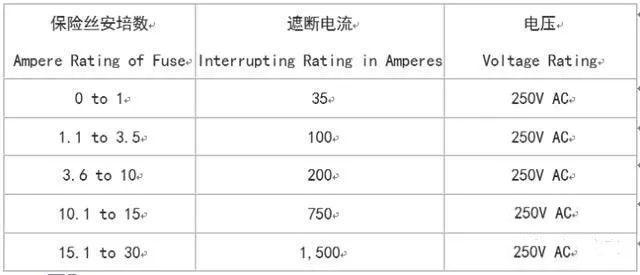

UL认证的保险丝的遮断电流(interrupting rating)在AC 125V最小是10,000A,在250V的认证如同125V是10,000A,至少在250V最小的数值(values)如下表:

UL认证的保险丝的遮断电流(interrupting rating)在AC 125V最小是10,000A,在250V的认证如同125V是10,000A,至少在250V最小的数值(values)

UL承认(The Recognized Component Program of UL)与UL认证(UL Listed)是不同的
UL承认(The Recognized Component Program of UL)与UL认证(UL Listed)是不同的,UL承认是依据保险丝制造商的需求来测试保险丝的规格,如果保险丝是设计在特殊用途上的,其测试内容可以和UL认证的要求不同。保险丝在应用的认可上,是需要有UL承认。

2. UL 275 Automotive Glass Tube Fuses (32 Volts)
UL 275 Automotive Glass Tube Fuses (32 Volts)

3. International Electrotechnical Commission (IEC)
Publication 60127,Parts 1,2,3,4,6

自从IEC只有写规格而不做认证工作以后,IEC组织的性质与UL和 CSA就不一样了,UL和 CSA写规格并且负责做测试与认证工作。

认证IEC的规格是由一些组织核发的,如SEMKO (Swedish Institute of Testing and Approvals of Electrical Equipment) 和 BSI (British Standards Institute , as well as UL and CSA) 。

IEC publication 60127定义了3种熔断容量等级(breaking capacity levels)(遮断电流):
(1)Low breaking capacity fuses:必须通过承受35A或10倍额定电流测试。
(2)Enhanced breaking capacity fuses:必须通过承受150A的电流测试。
(3)High breaking capacity fuses:必须通过承受1,500A的电流测试。
(4)60127 Part 2:
(5)Sheet 1: Type F Quick Acting, High Breaking Capacity
(6)Sheet 2: Type F Quick Acting, Low Breaking Capacity
(7)Sheet 3: Type T Time Lag, Low Breaking Capacity
(8)Sheet 4: Style Fuses 1/4 ╳ 1 1/4
(9)Sheet 5: Type T Time Lag, High Breaking Capacity
(10) Sheet 6: Type T Time Lag, Enhance Breaking Capacity
(11) 字母“F”和“T”代表时间-电流特性的快速(fast-acting)和慢速(time delay)保险丝。

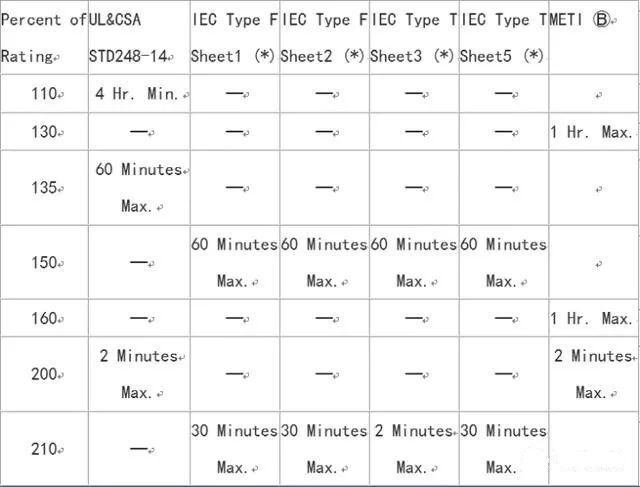

 4. UL/CSA/ANCE(Mexico) 248-14 vs. IEC 60127 Part 2 Fuse Opening Times(UL/CSA/ANCE (Mexico) 248-14 Was Previously UL 198G and CSA22.2, No.59) vs. METI

UL/CSA/ANCE(Mexico) 248-14 vs. IEC 60127 Part 2 Fuse Opening Times(UL/CSA/ANCE (Mexico) 248-14 Was Previously UL 198G and CSA22.2, No.59) vs. METI

(*)说明:IEC规格只写到6.3A(8A和10A很快就会加进去),任何高过这些电流的部份IEC不承认(虽然这些保险丝可能有那些断路特性)

IEC也有要求在275%、400%和1000%,无论如何,上表用来显示虽然是相同的安培数,但依不同的规格制造彼此是不能交换的。根据IEC 60127标准,1A的保险丝可以负载1A。根据UL/CSA/ANCE 248-14制造的1A保险丝,不应该运行超过0.75A(降低25%,详Rerating)。

METI 只包含一种特性,例如在其他的运作替换型式上是没有延迟的定义。

5. Publication IEC 60127-4 (Universal Modular Fuse-Links﹝UMF﹞)
IEC 60127部份包含PCB穿孔(through-hole)表面黏着(surface mount)保险丝,这标准包括的保险丝的额定电压为32V,63V,125V和250V,这标准将被UL/CSA接受作为第一个全球的保险丝标准。这规格与IEC 60127-2比起来使用了不同的保险丝门坎(gates),在这里用的门坎是125%,200%和1000%。

在额定电流的125%时,保险丝熔断时间不得低于1小时;在额定电流的200%时,保险丝在2分钟内熔断;1000%的超载是用来维持保险丝的特性。

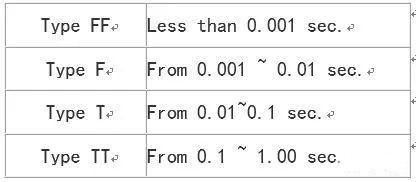

每个等级的反应时间如下表:
IEC 60127部份包含PCB穿孔(through-hole)和表面黏着(surface mount)保险丝,这标准包括的保险丝之额定电压为32V,63V,125V和250V,这标准将被UL/CSA接受作为第一个全球的保险丝标准。

这些特性和IEC 60127-1使用的术语有相互关系,熔断容量(breaking capacity)(interrupting rating)基于电压数值而不同。额定电压是32V&63V的部份必须通过35A或10倍额定电流之最大者的测试,额定电压是125V的部份必须通过50A或10倍额定电流之最大者的测试,额定电压是250V的部份进一步定义是低(low)、中间的(intermediate)或高(high)熔断容量。

(1)low breaking capacity fuses:必须通过100A或10倍额定电流的测试。
(2)intermediate breaking capacity fuses:必须通过500A的电流测试。
(3)high breaking capacity fuses:必须通过1500A的电流测试。
