防静电地坪涂料防静电检测哪里可以做?

文章来源 : 广东优科检测 发表时间:2019-04-24

广东优科检测是通过中国合格评定国家认可委员会实验室认可国家认监委计量认证的,具有CNASCMA双资质的防静电检测机构,可提供防静电地坪涂料防静电检测和技术咨询服务。接下来为大家介绍防静电地坪涂料的防静电检测方法。

防静电地坪涂料检测标准
防静电地坪涂料依据SJT11294-2018标准进行检测,标准适用于各种防静电涂装地坪涂料,可应用于电子、航空、医疗设备、印刷、有机溶剂厂等需要防静电涂装地坪,涂装在水泥砂浆 、混凝土等基面上。

防静电性能要求
防静电地坪的防静电性能应符合下表的规定。

序号项目指标
1A
人/鞋/地系统电阻
Ω
<1.0x10^9
人体电压
V
<100
2B
点对点电阻
Ω
5.0x10^4 - 1.0x10^9
对地电阻
Ω
防爆区域满足不发火前提下为B,其他均为A、B两项


防静电测试方法
1、范围
本方法适用于防静电地坪涂装材料防静电性能的测试,包括点对点电阻和对地电阻、人/鞋/地系统电阻和人体电压的测试。

2、点对点电阻和对地电阻测试
2.1 电阻测试仪器
测量阻值范围≥1.0X10^6Ω时,测试(开路)电压为100.0V±5%;
测量阻值范围<1.0X10^6Ω时,测试(开路)电压为10.0V±5%。
测试仪器所需读数范围:1.0X10^3Ω - 1.0X10^12Ω。准确度不大于±5%。

2.2 电极组件
该电极组件是由一个(对地/对接地点的电阻)或两个(点对点电阻)柱状电极组成,见图1。

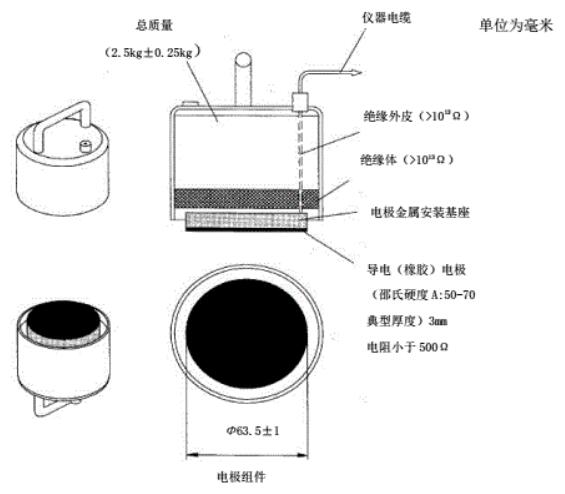

点对点电阻和对地电阻测量的电极组件

图1 点对点电阻和对地电阻测量的电极组件


2.3 测试平台
材料放置在光滑平坦的平台上进行试验。该平台施加500V电压时,其点对点电阻大于(1.0X10^13)Ω。测试平台大小至少应比被测样品的长度和宽度多10mm,厚度不小于1mm。

2.4 试样的准备和处理
被测试样板应未经化学、物理处理。样品平面尺寸应不小于400mmX400mm。

2.5 点对点的电阻测试
将2.2所述的两个柱状电极与仪器连接,试样被测面朝上平放在测试平台上。两电极放置在样品被测表面上,电极纵轴测试距离保持300mm,距离样板边缘不小于50mm(见图2)。

仪器加载10.0V测试电压,15s后记录读数。若电阻读数小于(1.0X10^6)Ω,记录结果。如果显示电阻值等于或大于(1.0X10^6)Ω,仪器卸载。仪器再加载100.0V测试电压,重述以上步骤并记录测量结果。

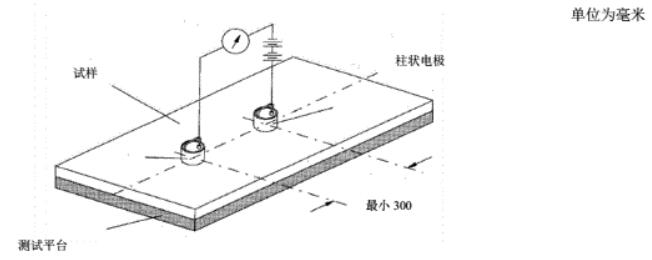

点对点电阻的测量原理

图2 点对点电阻的测量原理


2.6 对地电阻的测量
2.6.1 实验室样品的测量
测试样品上应有接地端子。将试样待测面朝上,放在测试平台上,柱状电极放在试样上,距离试样边缘或接地端子至少50mm(见图3)。测试仪表一端连接样品接地端子,另一端连接柱状电极。
按照2.5的读数方法记录数据。

2.6.2 已安装材料的测量
柱状电极连接方法同2.6.1,测试仪表一端连接到已安装材料的接地端子。
按2.5的读数方法记录数据。

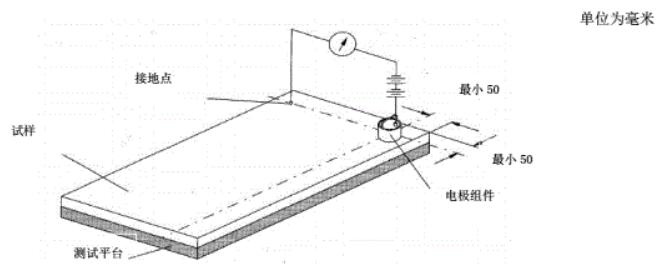

对接地点电阻的测量原理

图3 对接地点电阻的测量原理


3、人/鞋/地系统电阻测试
3.1 人/鞋/地系统准备
防静电鞋应该干燥清洁,必要时可以使用300目砂纸打磨,并使用95%医用酒精擦洗,无明显污渍存在。防静电地坪样板表面无明显可见的污渍污染物,必要时候使用干燥的低棉绒布擦拭干净。

3.2 电阻测量仪器
符合2.1要求,并最大电流不超过5mA。

3.3 手持电极
直径25mm/长75mm钢管,其一端含有连接导线装置。

3.4 人/鞋/地系统电阻测试程序
人/鞋/地系统电阻测试程序按照以下程序进行:
a)将电阻测量仪器(3.2)的负极引线连接到在测防静电地坪样板的接地端(实验室测试),或连接到接地处(工程测试)。把另一引线连接到手持电极(3.3)。测试人员穿着防静电服装及防静电鞋10分钟后站立于被测试样上,牢固地抓住手持电极(见图4)。
b)测试电压选择:
初次选择10.0V测试电压,15s后记录读数。若电阻读数小于(1.0X10^6)Ω,使用10.0V测试,记录电阻值。
如果显示电阻值等于或大于(1.0X10^6)Ω,加载100.0V测试电压,并记录电阻值。
c)测试过程:
  1)仅用左脚接触地板覆盖层,右脚抬起在高于地板覆盖层约150mm处,根据b)记录电阻值,重复测试步骤。
  2)仅用右脚接触地板覆盖层,左脚抬起在高于地板覆盖层约150mm处,根据b)记录电阻值,重复测试步骤。
  3)进行实验室测试时,要在样本上均匀分布的5个不同位置上进行测量。

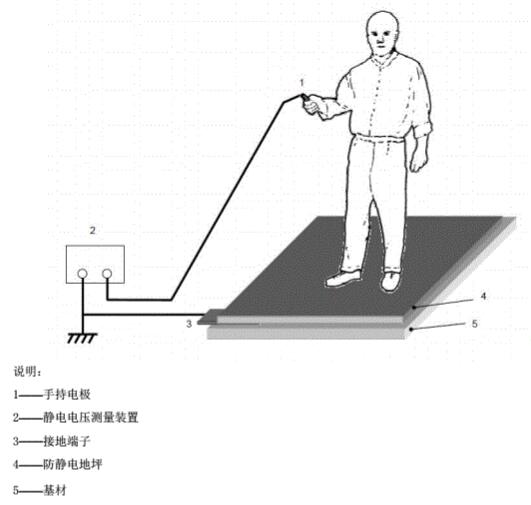

实验室测试图

图4 实验室测试图


4、人体电压测试
4.1 仪器
4.1.1 人体电压测量系统
静电电压表、手持电极(3.3)和自动记录仪符合下述要求:
a)静电电压表的输入电阻≥1.0X10^14Ω;
b)静电电压表、手持电极和连接引线的输入电容≤30pF;
c)系统反应时间应在0.25s内达到满刻度;
d)系统分辨率至少为待测试电压值的10%;例如测试100V的人体电压,测量系统的分辨率应为10V;
e)系统的准确度为≤±10%。

4.1.2 离子化静电消除器
离子化静电消除器应能够消除鞋具和防静电地坪表面的静电荷。在测试时应遵循各种相关的安全预防措施和规定。

4.2 测试步骤
对防静电地坪实验室测试时,防静电地坪必须留有接地端,并接通大地(或者等电位);并对接地端的是否时通路进行判断。对没有特定接地连接的防静电地坪进行评估时,不能直接在测试样本不安装接地点,并且在测量时样本与接地系统和接地线不能接触。

进行实验室评估时,每个待测鞋具和地板覆盖层组合按4.2.1至4.2.4中描述的步骤进行3次。
对已装的地板覆盖层的测试,每个待测鞋具和地板覆盖层组合按4.2.1至4.2.4中描述的步骤,至少要进行5次。对大面积地板或施工现场测试时,每种地板覆盖材料划分若干个局部区域至少在每个测量局部区域按4.2.1至4.2.4中描述的步骤进行5次测量。测量多少个区域由验收方根据有关标准决定或与施工方协商决定。

4.2.1 测试项目放电
使用静电消除器(4.1.2)消除鞋具和防静电地坪样板上的残余静电荷。实验室评估松散放置的样本时,应在支撑材料不滑动的情况下进行。测试时,先对两侧进行放电,然后对其准确复位。

4.2.2 系统准备
同3.1人/鞋/地系统准备。

4.2.3 穿戴鞋具
测试人员穿上鞋具后应接地,对鞋具的鞋跟用静电消除器(4.1.2)消电,然后站在防静电地坪样板上。

4.2.4 系统归零
测试人员要手持与人体电压测量系统(4.1.1)相连的手持电极,并瞬间触碰接地点,使系统归零。

4.2.5 行走
在整个测试过程中,测试人员要在前后走动时要覆盖尽可能多的面积,使身体保持相同的朝向,但要避免划伤或旋转。并以2步每秒的速率在防静电地坪样板上走动。
测试面积是实验室评估的整个防静电地坪样本的面积。迈步的动作要使鞋底与地坪保持平行,鞋抬起高度在50mm至80mm之间。测试人员距墙壁或室内障碍物应大于0.5m。并不断走动,单次测试持续时间为60s。
人体行走进行方式参照图5行走模式。
行走以后,如测试人员脱掉鞋具,则要求再次清洁鞋底并合理放置。

4.3 结果的计算和表示
每次走动测量后,计算出5个最大谷底的算术平均值T=(T1+T2+T3+T4+T5)/5和5个最高峰值的算术平均值P=(P1+P2+P3+P4+P5)/5(见图6)。
结果要用测出电压峰值谷值算术平均值,以V单位。以P值的绝对值为测试结果。

4.4 结果的记录
记录人/鞋/地系统电阻和人体电压检测数值,同事记录试验中使用的鞋结构特征和鞋底电阻,防静电工作服特征和袖对袖电阻值以及试验的环境温湿度。

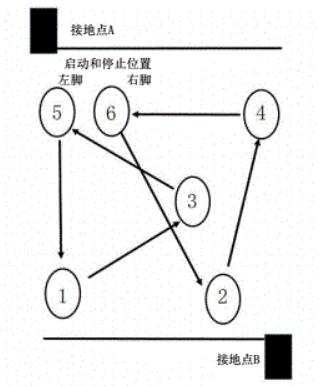

行走模式

图5 行走模式

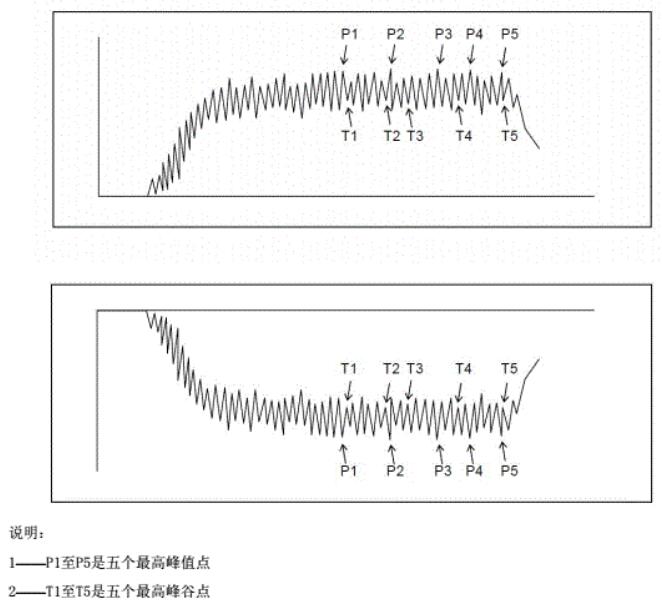

用于计算算术平均值的人体电压记录曲线上正、负各5个峰值点示意图

图6 用于计算算术平均值的人体电压记录曲线上正、负各5个峰值点示意图
