接插件UL认证常见标准解析

文章来源 : 广东优科检测 发表时间:2019-04-24

广东优科检测是UL1977、UL2238、UL1059、UL486E免目击测试实验室,可提供连接器、防水连接器、端子台、接线端子等接插件UL认证检测和技术咨询服务。接下来为大家介绍接插件UL认证的常见标准

接插件UL认证常见标准解析

接插件俗称连接器,是将两个有源器件的器件连接,传输电流或信号;UL针对接插件分类比较细,主要有以下标准:

1. UL1977 - 连接器

-- CCN:ECBT2

-- 产品范围:

a) 工厂安装,用于连接铜或铜合金的导体或者线路板的连接;

b) 应用于电器设备内部或者电器设备之间的数据,信号,控制和电源部分之间的连接;

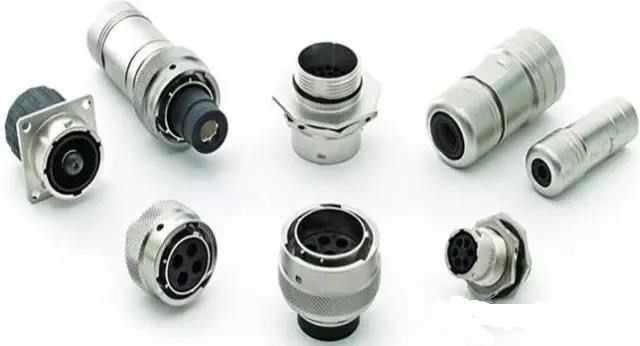

-- 常见类别:标准间距连接器,航插;D型连接器;USB和HDMI等;

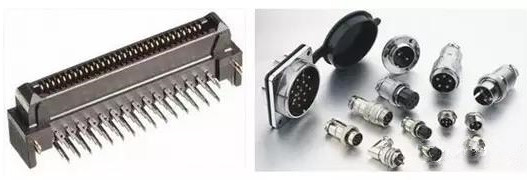

 UL1977连接器

--主要测试:加速老化测试;注塑应力释放测试;温升测试;耐压测试;过载测试;


2. UL1059 - 端子台
-- CCN:XCFR2

-- 产品范围:

a) 用来提供配线间连接的接线端子和支座的组件;

b)导轨式带保护接线端子台;

c)带保险丝端子台;

-- 常见类别:排位类型;组合装配类型;弹片类型,PCTB类型;

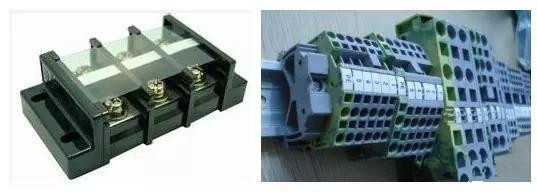

UL1059端子台

-- 主要测试:温升测试;耐电压测试;成品组装性能测试;扭转牢固性和拉力测试;加速老化测试;


3. UL310 - 快速连接端子
-- CCN:RFWV,RFWV2

-- 产品范围:

a) 符合相应标准的电器中所使用的2.8mm,3.2mm,4.8mm,5.2mm,和6.3mm扁型快速连接端子;

 b)连接一到两股线规为22-10AWG(0.32-5.3mm2),同时作为电器内部引线的铜导体的端子;

-- 常见类别:公端子,母端子

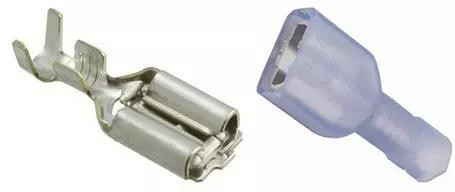

 UL310快速连接端子
-- 主要测试:拉力测试;插入-拔出测试;温度-热循环测试;耐压测试;绝缘紧固性测试;


4. UL486A-B UL486C - 接线端子,插接端子
-- CCN:ZMVV,ZMVV2

-- 产品范围:

a) 适用于连接铜,铝合金,铜包铝导体的单极连接器;

b) 适用于供载流部件间接能用的连接器;

-- 常见类别:压线端子;焊接端子;接头线端子;中性线汇流排;

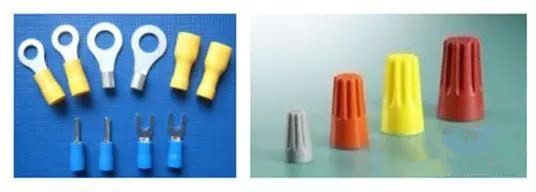

UL486A-B UL486C - 接线端子,插接端子
--主要测试:电流循环测试;静态热试验;耐压试验;绝缘紧固性测试;拉力试验;

5. UL498,UL498A - 电源连接零组件
-- CCN:AXUT,AXUT2;RTRT,RTRT2;EMDV2;
-- 产品范围:连接到支线电路的头插,插座,转换器,尾插;
-- 常见类别:头插,插座,转换器,尾插,公插,分线插;

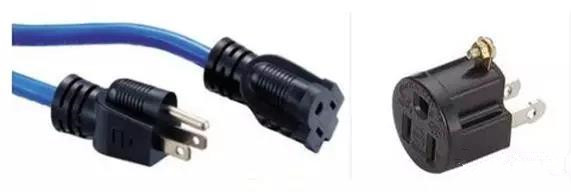

UL498,UL498A - 电源连接零组件
--主要测试:耐压测试;应力释放测试;加速老化测试;绝缘电阻测试;挤压测试;温升测试;过载测试;耐电弧测试;
