连接器接触阻抗如何测试?

文章来源 : 广东优科检测 发表时间:2019-04-24

广东优科检测是UL美华授权第三方检测机构,实验室具备UL1977、UL2238、UL1059免目击测试资质,可提供连接器、端子等接插件产品UL认证、检测及技术咨询服务,可出CNAS检测报告。接下来为大家介绍连接器接触阻抗测试的方法

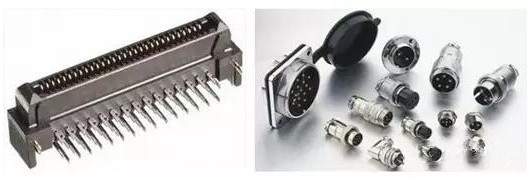

连接器UL认证


连接器接触阻抗测试目的:
测试连接器接触阻抗的目的是定义电流经过连接件的电子接点表面时所产生的阻抗。例如:插头、接头、连接器及插座,或是电流控制元件的电子接点间的阻抗。
在实际测量接触阻抗,同时也包含有电线及接头的阻抗。

测量时,通常采用凯文电桥作四端连接测量,或采用电压电流表。所使用的测试电缆通常是取所有接触表面电流的最大值。测量阻抗时,很重要的一点是要避免受测样品受到震动,并且要避免可能由于不适当的使用夹治具所造成的正常接触压力的改变。

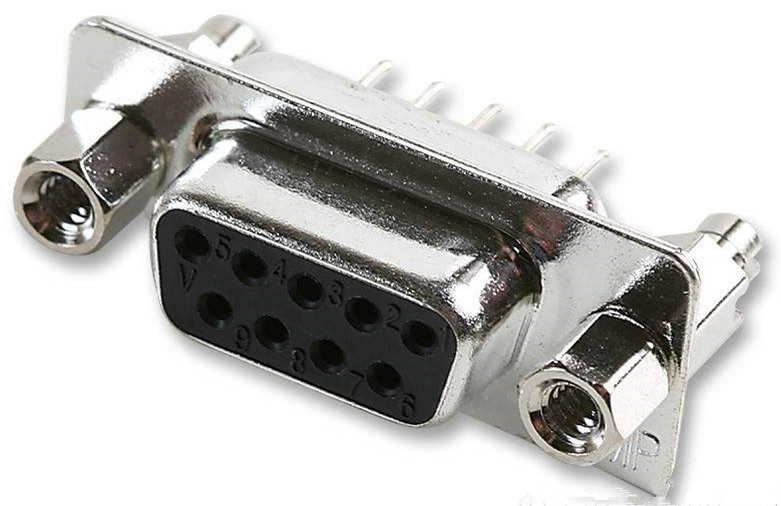

连接器UL检测


连接器接触阻抗测试程序:
1、将待测物的公母座匹配;
2、量测单一阻抗数据&量测长度(长度越短越接近Conn.数据);
3、填入测试记录表中;
4、判定标准。

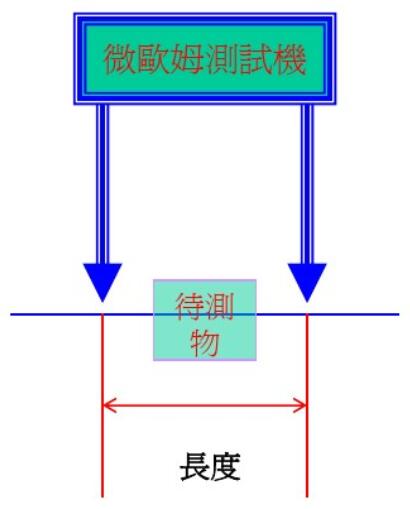

连接器接触阻抗测试程序


接触阻抗测试文件(记录&报告)内容:
1、测试标题
2、试样说明和安装方法
3、使用的试验设备及上次校验&下次校验日
4、测试程序
5、测试电流和电压
6、观察及测量结果
7、测试日期和测试者姓名

以上就是关于连接器接触阻抗测试方法的介绍,如果您想了解连接器其他测试方法,或想办理连接器UL认证、检测,请联系广东优科检测工程师!
