连接器插拔力测试哪里可以做?

文章来源 : 广东优科检测 发表时间:2019-04-24

广东优科检测是具有CNAS认可资质注册号:L4892CMA计量资质认定证书编号:20161925092,为客户提供一站式检测、认证以及技术咨询服务的综合性第三方检测机构

电子元器件、电线电缆、静电防护产品、新能源产品等行业有CNAS认可资质,可以为企业提供专业检测服务,并出具权威的CNAS检测报告

可提供连接器插拔力测试、耐插拔测试、绝缘测试、耐电压测试、温湿测试、盐雾测试、接触阻抗测试可靠性测试服务。

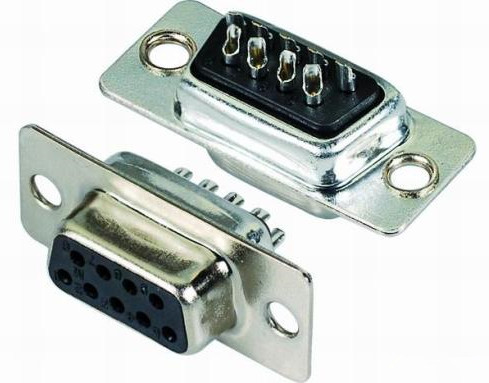

连接器插拔力测试


下面为大家介绍连接器插拔力测试方法:
1、目的:
测试连接器配对与分离力量。

2、样品准备:
测试样品由一插头和一可接触端插座组成。除非特别说明,样品应由所有可用硬件包括边缘、机罩、线夹、螺钉、导片或插座组成。除非规格中另有说明,样品不需要任何方法进行润滑或清洗。

3、测试标准
参照EIA-364-13 电子连接器测试程序

连接器插拔力测试

4、测试方法:
4.1 测试仪器
测试仪器包括:
4.1.1 可使样品以正常方式安装的安装夹具。
4.1.2 测试中,测力表或力矩表应置于连接器的合适位置,以便于读数指针位于量规的中间,这样,操作量规可精确到±2%。
4.1.3 按要求,附属测量仪器应与测试样品相配合并随带测力表和力矩表(轴压等)。

4.2 测试步骤
4.2.1 除非特别说明,样品应按正常情况进行安装。
4.2.2 插入力
4.2.2.1 将两个相配的电子连接器放在机械装配初始位置,并且测力表和力矩表的读数为零。
4.2.2.2 按规格中说明的力率将连接器完全充分插入(相配)并记录插入力峰值。
4.2.3 拔出力
按规格中说明的力率将连接器完全拔出,并记录拔出力峰值。

5、细节说明
按规格要求进行测试时,下列细节将作说明:
(a)被测样品数目;
(b)插入力和拔出力;
(c)插拔速率;
(d)可能的插入深度。

6、参考文件
数据表单包括:
(a)测试标题;
(b)样品描述包含安装工具;
(c)所用的测试仪器;
(d)测试步骤;
(e)评估与观测;
(f)测试日期和操作者姓名。

以上就是关于连接器插拔力测试方法的介绍,如果您有连接器产品需要做可靠性测试、UL认证TUV认证CQC认证确认检验,欢迎联系广东优科检测工程师!
