电子连接器绝缘电阻测试哪个检测机构可以做?

文章来源 : 广东优科检测 发表时间:2019-04-24

广东优科检测是已获得CNASCMA资质认可的第三方检测机构,实验室具备电线电缆、连接器、端子、保险丝、熔断器、压敏电阻、热敏电阻、SPD等电子元器件产品可靠性检测资质,可提供可靠性检测并出具CNAS检测报告以及UL认证、TUV认证、CQC认证服务。接下来为大家介绍电子连接器绝缘电阻测试方法和注意事项

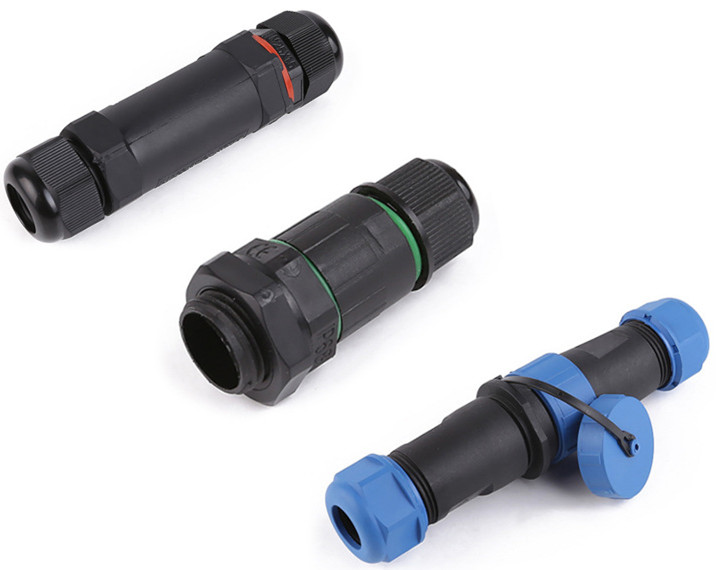

电子连接器绝缘电阻测试


一、目的:
绝缘电阻测试是要测量由元件的绝缘体产生的阻抗对于直接电压所产生的表面或内部漏电电流的阻力。本试验对于判定绝缘特性受热度﹑湿度﹑污染物或有挥发性的材料等因素影响的程度至为有用。

二、样品准备
1、测试样品应包括插头﹑插座或是配合的插头,插座和触点及相应的附件。
2、样品应从正式产品中选出,测试样品应不受会影响到它们的操作外部材料的影响。当需要作特别准备或特定条件时,应该详细说明。
3、除非特别说明,测试样品应在公认条件下进行。如果测试导线被焊在端点,焊接点和其周围地区应清洁干净。如果特别要求清洁工作时,装配件应采用适合办法清洁,用蒸馏水清洁后,很潮湿,置于恒温为 35℃±5℃的烘箱中 2 小时,稍后在空气中冷却 30 分钟,以备测试。

三、测试方法
1、测试仪器
绝缘电阻的测量应采用适合的仪器如兆欧桥﹑兆欧表﹑绝缘电阻或其它适宜仪器来对元件特性进行测试。电压源应能稳定提供直流 500V±10%的电压。测量仪器的精度在所有使用的量程范围内限制在 ±5%内。使用的测试仪器最小读数应与得到的结果相一致,因为测试结果需要较小的仪器允许误差。

2、测试步骤
绝缘阻抗应在最近的接点间测量,连接器盖之间或安装盘之间的接点或全都包括。除非特别说明,每次最少应测 6 个数值(3 个接点/3 个接壳点/3 个接底盘点)或测量接点总数的 10%。每次使用时的相同位置的连接器接点的绝缘电阻要测量,除特殊要求;直流测试电压为 500V±10%。

3、起电时间
当起电时间是一个影响因素或需要不同的数据时,除非特别说明,绝缘电阻测量应在两分钟连续测试电压后立即进行。如果读数器显示绝缘阻抗数值在规定范围内稳定或有所增加,测试可以在规定时间结束之前结束。

4、警告
必须采用适当的警告以备在测试中保护人员及设备的安全, 避免高压危险。
小心防止测试仪器中产生短路电流烧坏指示器。

5、最终测试
当某一规定测试环境(如湿度)完成后或不做特殊要求,在规定测试条件下,最后读数应该是在容器中连续一小时测量结果。

6、细节说明
分别对下列细节详加说明:
(a) 测试样品的准备或条件;
(b) 测试直流电压的数值, 如果不是 500V通常直流电压为 100V,500V,1000V和 1500V;
(c) 起电时间,如果不是 2 分钟;
(d) 测试电压的作用点,如果不是规定所述;
(e) 绝缘电阻最小值(见使用说明);
(f) 需测试的环境条件如果不是标准条件(气压,温度和相对湿度);
(g) 测试样品定义(配合的或未配合的);
(h) 测试样品的数目;
(i) 每个样品的读数数目。

7、参考文件
数据表单应包括:
(a) 测试题目;
(b) 样品描述;
(c) 所用的测试仪器;
(d) 测试步骤;
(e) 评估和观测;
(f) 测试日期和操作者姓名。

四、绝缘电阻测试注意事项
绝缘电阻的测试目的是测量绝缘部分内部通过负载直流电压产生漏电流或在这些部分表面产生的漏电流的电阻。绝缘电阻的数值可能是在设计高电阻回路时的一个限制性因素,也会打乱避免回路产生的动作。

例如形成反馈回路,过多的漏电流会导致因热或因直流电而造成老化,绝缘阻抗测量不同于耐绝缘电压或
绝缘击穿测试。

由于样品由不同材料或材料混合而成,可能会存在固有的不同的电阻值,测量的绝缘电阻的数值不能做为直接测量, 清洁度或缺少退化的标准。
该测试在确定老化因素影响绝缘的范围是很有效的。
在要求系统化测试时,应考虑下列情况﹕
1、测试电压应用连接器使用的产生脉冲的电压一致。
2、连接器绝缘阻抗值因连接器尺寸,绝缘体和接触端的组成,测试点距不同而异。
3、设计者在规定测试值时应意识到具有相同特性的连接器应具有相同的电阻值。

以上就是关于电子连接器绝缘电阻测试方法和注意事项的介绍,如果您需要做电子连接器绝缘电阻测试或其他可靠性测试项目,请联系广东优科检测工程师!
