SPD(浪涌保护器)UL认证漏电流测试

文章来源 : 广东优科检测 发表时间:2019-04-24

SPD(浪涌保护器)UL认证漏电流测试依据UL1449标准进行检测,仅适用于第3类SPD。广东优科检测是UL1449免目击测试授权实验室,可提供SPD(浪涌保护器)UL认证、检测和技术咨询服务。接下来为大家介绍SPD(浪涌保护器)UL认证漏电流测试方法和要求。


浪涌保护器UL认证


34.1 按照34.4–34.9节的要求,预期安装到第3类场所的第3类、第4类SPD,软线连接式或直插式SPD中的漏电流值,不应超过0.5mA。

例外1:64.7节指出的软线连接式或直插式SPD的漏电流值不应超过3.5mA。
例外2:对于安装到线路和地之间,作为软线连接式产品某一部件的SPD,必须测量通过SPD的漏电流。

34.2 漏电流指所有的电流,包括电容耦合电流,电容耦合电流可在SPD外露表面以及地面或SPD的其它外露表面流动。

34.3 提供给固态电子电路的SPD,其工作依赖于测试过程中的安全运行,还应进行以下测试:
a) 预期的电路功能;
b) 电路开路;
c) 电路短路。

例外:对于已经过实验验证符合UL991标准(固体器件安全控制装置的试验)的固态电子电路,则不必进行a – c的测试。

34.4 所有外露的表面和接地插孔(如果配备了的话),均要进行漏电流测试。从这些导体表面和接地插孔到电源线接地导线之间的漏电流,要一个一个地测量,但如果这些外露导电表面能被同时触及的话,还要加测各外露表面之间的漏电流。除非零件外部配有防止电击的外壳防护罩,见第13节可接触的带电体,否则该零件被认为是外露的表面。 同时触及表面是指,人的一只手或两只手能同时接触的表面。

34.5 如果非金属表面作为外壳或者外壳的一部分,则测量漏电流时用面积为10×20cm(4×8英寸)的金属箔与该表面接触。如果该表面小于10×20cm(4×8 英寸),则金属箔的面积要与该表面的面积一样。金属箔不应停留太长时间,以免影响SPD的温度。

34.6 三相SPD漏电流的测量电路如图34.2所示,测量仪器的定义见(a) – (d)。实际用作测量的仪器不一定要求具备定义所规定的属性,只要求其读数与该装置一样。
a) 测量仪表要具有1500Ω的输入阻抗,并通过电容量为0.15μF的电容分流。
b) 仪表的读数是全波整流波形流过电阻的电压或电流的的平均值的1.11倍。
c) 在 0–100kHz的频率范围内,测试电路产生的频率响应(指示值跟实际值之比)等同于一只0.15μF的电容并联1500Ω电阻的阻抗与1500Ω电阻的比值。当读数为0.5mA 和 5mA时,测量误差应不大于5%。
d) 在没指明仪表用于测量一个SPD两个不同表面之间的漏电流时,测量仪表要连接在可接触部件和电源线接地导线之间。

34.7 取一个SPD样品,在认可的条件下——不预先通电,除非在生产线测试过程中要求通电——进行泄漏电流测试,接地导线从测试插头处断开。电源电压调整到:
a) 120 V,额定值为110 - 120 V的SPD;
b) 240 V,额定值为220 - 240 V的SPD;
c) 以上电压值之外的SPD,电压调整到SPD标志的额定电压。
d) 单相SPD,参照测量电路,测试步骤如下:
   1) 电路图如图34.1所示,开关S1断开,将SPD连接到测量电路。在开关S2的两个位置测量漏电流。
   2) 再闭合开关S1,给SPD通电,在5秒钟之内,在开关S2的两个位置测量漏电流。
   3) 对漏电流进行监测,直到漏电流达到稳定或者降低。 在开关S2的两个位置,对漏电流进行测量。
e) 三相SPD,参见图34.2,轮流打开SA,SB和 SC 中的任何一个开关而关闭其它两个开关,当漏电流稳定下来时,可得测量值。SPD外壳或要接地的不带电金属部件不要接地,除非在测试过程中要经过测量电路时。

例外:某些对瞬间极性变化很敏感的产品,漏电流测试应在极性反向时重复进行。

图 34.1 漏电流测量电路
漏电流测量电路

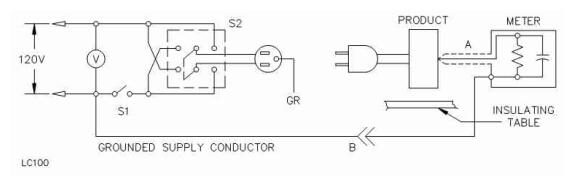

连接到120V电源的产品

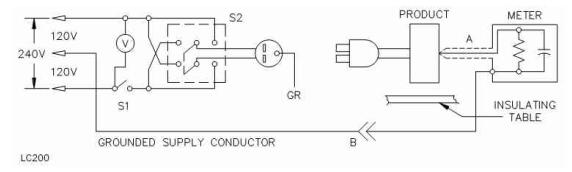

连接到3芯、接地中性电源的2芯产品

连接到3芯、接地中性电源的2芯产品,如上图所示。

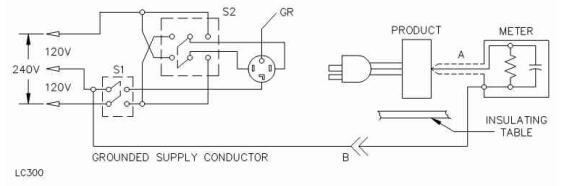

连接到3芯、接地中性电源的3芯产品

连接到3芯、接地中性电源的3芯产品,如上图所示。
A– 带屏蔽线的探头
B– 夹钳,在测量电流时隔开产品的两个部分,起隔离作用

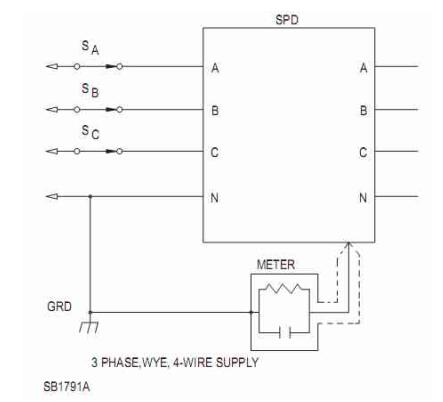

图 34.2 三相漏电流测量电路
三相漏电流测量电路


34.8 典型的SPD设备,要在认可的条件下——不预先通电,除非在生产线测试过程中要求通电——进行泄漏电流测试,接地导线从测试插头处断开。具有散热电路元件,且与负载串联的二端口SPD应在额定负载下工作,直到温度稳定下来,然后在充分发热的状况下进行漏电流测试。

34.9 安装典型的SPD设备时,应消除所有并联的接地路径。

以上就是关于SPD(浪涌保护器)UL认证漏电流测试方法和要求的介绍,如果您有SPD浪涌保护器、压敏电阻、防雷器需要办理UL认证,或想了解UL认证费用及时间,请联系广东优科检测工程师!
