SPD防雷器UL认证电涌测试要求

文章来源 : 广东优科检测 发表时间:2019-04-24

广东优科检测是UL授权第三方检测机构,实验室具备UL1449标准免目击检测资质,提供提供SPD防雷器UL认证、检测和技术咨询服务。接下来为大家介绍SPD防雷器UL认证电涌测试要求

SPD防雷器UL认证电涌测试

37 电涌测试
37.1 总则
37.1.1 进行电涌测试是为了验证SPD能够在电涌环境下运行而不产生火灾、电击、损失等危害,不同类型的SPD要进行不同的电涌测试:

a) 第1类、第2类以及第4类SPD (其安装的场合也可以使用第1类、第2类SPD), 要测试标称放电电流(In),如37.7所述 (见图 33.1, 流程图1)。

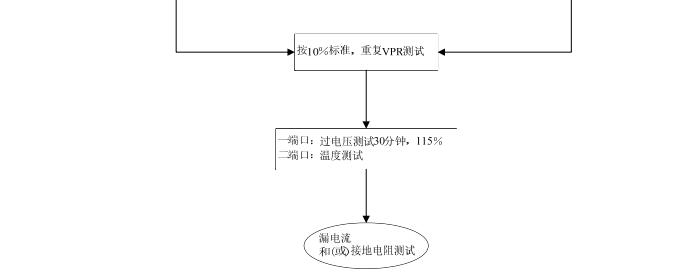

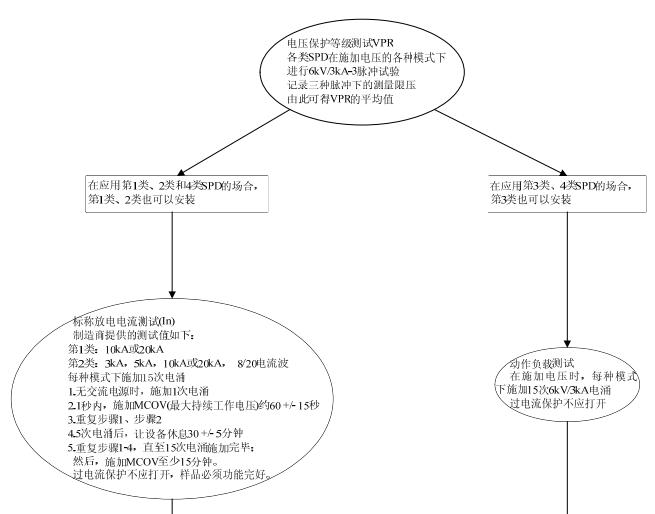

 电涌测试UL认证流程   防雷器UL认证电涌测试

1) 接受标称电流测试的样品首先要承受6kV/3kA 整流波电涌测试,以建立限制电压的测试基准点。根据限制电压的测试基准点,可得到电压保护等级VPR,见 63.2。
2)VPR以首次6kV/3kA整流波电涌测试后记录的限制电压值为依据。 限制电压取每种模式下的平均值,该值即为VPR,且可以在第二次6 kV/3 kA 整流波电涌测试时进行验证。

b) 第3类和第4类SPD (其安装的场合也可以使用第3类SPD), 要进行动作负载测试。
1) 接受动作负载测试的样品首先要承受6 kV/3 kA整流波电涌测试,以确立VPR。
2)在动作负载测试之前和之后,记录下进行6kV/3kA整流波电涌测试的限制电压值,则可得到VPR并按照上文所述进行验证。

例外:安装在SPD其它应用场合(如家用电器等)的第4类SPD,可根据制造商提供的规格书进行测试。

37.1.2 任何情况下,VPR都不应超过制造商所标明的电压保护等级,见表63.1。此外,任何一个限制电压值都不应超过VPR的10%。

37.1.3 所有类型的SPD都要进行第38节工作电压测试,第34节漏电流测试,而第40节接地电阻测试则要取决于SPD的类型和配置。

37.1.4 第37.2 – 37.5节写明了对测试仪器的详细要求和应遵循的测试步骤

37.1.5 典型SPD的样品要进行37.6 – 37.9节的测试,并符合表37.1规定的电涌参数
例外:安装在SPD其它应用场合(如家用电器等)的第4类SPD,可根据制造商提供的规格书进行测试。

表 37.1 电涌测试参数

SPD类型电涌测试 (采用取自整流波发生器的校准短路电流)a标称放电电流 (采用通过SPD的校准外加电流)b
峰值电压 (kVp)峰值电流 (kAp)峰值电压 (kVp)峰值电流 (kAp)
第1类、第2类以及第4类SPD(其安装的场合也可以使用第1类、第2类SPD),63Min6b
第3类和第4类SPD(其安装的场合也可以使用第3类SPD)63
动作负载 a,c
6
动作负载 a,c
3
a 1.2/50 µs, 8/20 µs 电压/电流电涌波形。其规格和公差,请参考附录B,“电涌波形”。
b 8/20 标称放电电流等级详细信息参考37.7。
c 动作负载测试的详细信息参考37.8。


37.1.6 提供给固态电子电路的SPD,其工作依赖于电流测试过程中的安全运行,还应进行以下测试:
a) 电路开路;
b) 电路短路。
例外:对于已经过实验验证符合UL991标准(固体器件安全控制装置的试验)的固态电子电路,则不必进行a – b的测试。

以上就是关于SPD防雷器UL认证电涌测试要求的介绍,如果您有SPD、压敏电阻、防雷器等产品需要做UL认证、检测,请联系广东优科检测工程师!
