电子线UL认证UL758标准解析-低温弯曲试验和压裂实验

文章来源 : 广东优科检测 发表时间:2019-05-16

广东优科检测是UL授权的第三方检测机构,实验室具备UL758检测资质和检测能力,能提供电子线UL认证、检测和技术咨询服务。接下来为大家介绍UL758标准的低温弯曲试验和压裂实验。

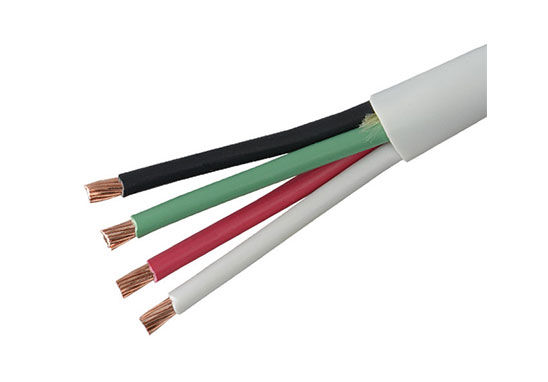

电子线UL认证



低温弯曲试验

电线电缆外径试样卷绕试棒上的圈数
小于或是等于16mm紧密围绕试棒的6个相连的圈
大于16mm,扁电线电缆试棒弯曲成U形并与试棒接触至少180度。


我们先来看一下,低温弯曲试验。按UL1581第580节:“低温弯曲”的规定,将成品电线电缆的试样和试棒放进低温箱中处理4小时,试棒直径为成品电线电缆直径2倍。低温箱温度如果没有明确要求的情况下,就采用 -10±2℃(-14±.3.6°F)。对于低温要求为−20, −30, −40, or −50°C的电缆,分别将低温箱的温度放到−20,−30,−40, or −50°C进行测试。扁电缆应围绕直径等于短径2倍的试棒弯曲成U形并与试棒接触至少180°。绝缘线芯和成品护套电缆应单独进行试验。

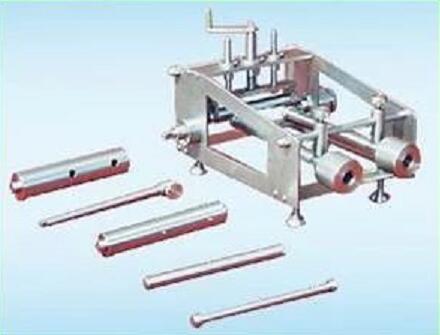

UL758低温弯曲试验


 纯的光纤光缆,成品电缆,采用3倍直径的绕棒进行弯曲。如果是扁平电缆,取最小方向直径做为基础选择绕棒。


经过低温处理后,以每圈3秒的均匀速度将试样绕在试棒上,这里要注意,就是要求大家很慢的绕,不要野蛮操作。试样绕在试棒上的圈数为紧密的6圈。扁电线电缆弯曲成U形与试棒接触至少180度。


在实际测试过程中,我们没有标准规定要求的绕棒时,也可以用小一点的绕棒进行试验。当用小一点的绕棒试验时,如果出现不合格,需要用标准规定的绕棒进行重新测试来判定。


判定非常的简单,就是检查试样的外观是否有裂纹。试样上不得出现裂纹。


这里要提醒大家的就是关于低温箱的能力。很多时候,我们并不清楚我们的低温箱到底能够达到低温多少度。有时候设备厂商也不是很清楚,这里你就需要自己动手,一直把温度往下降,看看设备的极限能力到底是多少。一般会有惊喜,我曾经发现我们的低温箱可以达到零下100度。这样我们可以很多材料进行更低的温度的实验,对自己选择的材料的认识也可以更真实更准确一些。而不是停留在经验与别人给的结果上。我曾经对一款无卤料做了零下55度的试验,完全没有问题,这个发现就会是你的产品的非常独特的卖点,同等情况下,哪个客户不希望自己的产品耐温更宽一些?销售对这种发现就非常感兴趣,这就会是你的产品的比较独特的卖点。


按UL758标准的描述,你只需要测一根样品,就够了。但根据我的经验,反正是测,建议你一次多测几根,防止不稳定现象的出现。因为这种低温不过,一旦出现,就是非常严重的问题。会被整批退回的。


压裂试验

电缆的额定电压最小平均压裂力
30-90V1334N或136kgf
125-300V2668N或272kgf
600V及以上4446N或453kgf

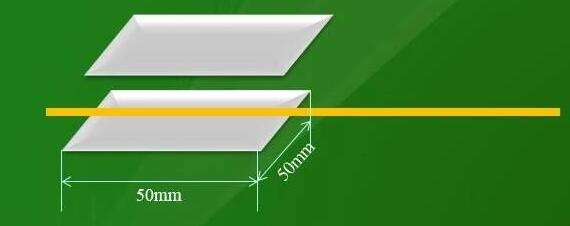

压裂实验,这个实验做起来非常的简单,就是用两个正方形的铁块,长x宽各为50mm,把线放中间进行压,直到压裂为止。压的过程中,如果短路,设备自动停止加压。然后移动一下,旋转90度,再压裂一次。5根样品,一共需要压10次。最后我们求出10次压裂的平均值。对这个平均值我们的标准给出了相应的要求。30-90V,平均压裂力不小于136kg;125-300V平均压裂力不小于272kg;600及以上,平均压裂力不小于453kg。


UL758压裂实验


这个试验方法与判断都很简单,问题是什么情况下需要选择做这个实验?UL758标准在这里是表述得非常不可以理解的。

UL758标准的要求是,所有实芯挤出的绝缘线,如果不是限制使用,需要符合下列之一的要求,注意是之一。

第一是本节所述的压裂试验要求.

第二是UL758表7.4、7.5的要求


 什么是表7.4与表7.5的要求呢?这个我们前面有讲解过,就是不同的导体大小,不同的电压等级,针对含氟材料与非含氟材料有一个最小平均厚度与最薄点的要求。也就是说,如果你的产品设计符合表7.4,表7.5的结构要求,这个实验可以不用做。这不是废话吗?不符合这两个表的要求,难道会符合UL认证?这是我觉得标准在这里表述不严谨的地方。那么到底什么情况下我们需要做这个实验呢?答案是直埋或有可能需要承受强力重压的情况下。什么是偶尔需要承受强力重压的情况呢?比如你展厅用的电源线,有时候会有小车在上面直接碾过。

 有时客户会用到偶尔埋地的情况,此时做这个实验还是非常有参考性。


以上就是关于电子线UL认证UL758标准低温弯曲试验和压裂实验的介绍,如果您UL758电子线产品需要做UL认证、检测,欢迎联系广东优科检测工程师!
