UL248-14保险丝UL认证-温升和载流能力试验方法和要求

文章来源 : ​广东优科检测 发表时间:2019-05-30

广东优科检测是UL授权第三方检测机构,实验室具备UL248-14免目击测试资质,能够提供UL248-14保险丝UL认证、检测和技术咨询服务。接下来为大家介绍UL248-14温升和载流能力试验方法和要求。




温升和载流能力试验测试方法
测试样品:3个未测试过的样品

测试电流:1.0In (In为额定电流)
测试时间:按客户规格书要求或直至温度稳定
温升限值:75°C
环温要求:25 ± 5°C
测试要求:
1. 保险丝之间的间隔不得小于152mm;
2. 对于带引脚的保险丝,引脚需要接入电路中至少12.7mm;
3. 接线大小要求。

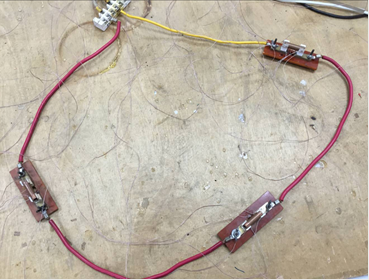

UL248-14温升和载流能力试验

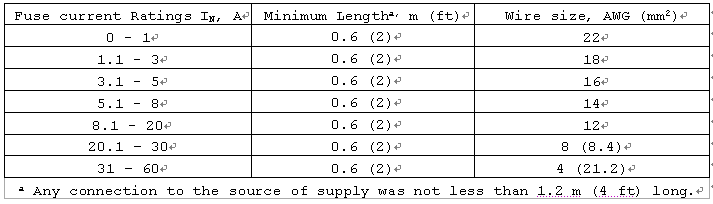

测试接线大小参考以下表格:

测试接线大小参考表格

保险丝之间连接线最小长度要求0.6m;

连接到电源的连接线最小长度要求1.2m。

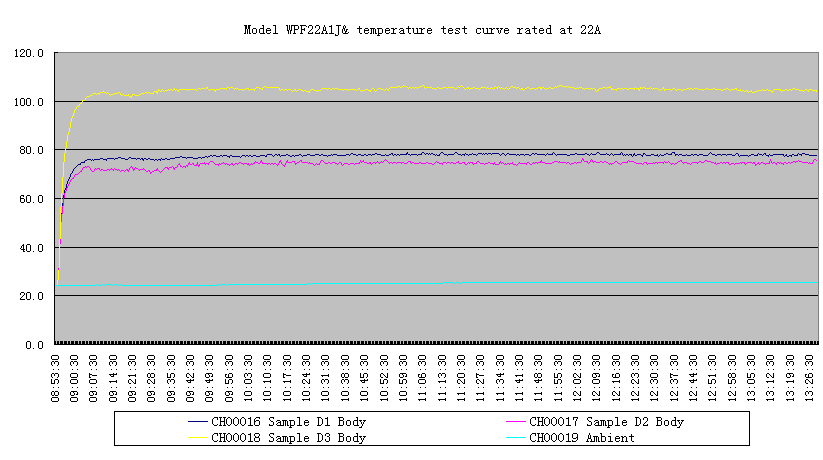

判断温升是否达到了稳定,应该取4段连续的读数,每段读数时间间隔5min,这四段的读数的平均值和此4个读数偏差不超过±2℃,且也没有温度上升的趋势,说明温升已经达到了稳定状态。

UL248-14温升和载流能力试验

热电偶电线要求≤24AWG


影响试验的几个因素
▪ 电源性质:
使用直流或交流电源会得到不同的测试结果;
如果输出电流不恒定,实际通过保险丝的试验电流会因内阻而降低造成延时熔断或不熔断。

▪ 不恰当的连接:
过大焊点或过宽走线会因散热多造成延时熔断或不熔断;
接触不良会因接点电阻增大造成提前熔断;
元件分布密度、连接导线截面积和长度都可能影响试验。
▪ 试验室环境:
过高过低试验室温度会造成熔断时间的差异;
有风的环境会影响散热条件造成熔断时间的差异。
▪ 设备精度:
计量电流、电压和时间的设备精度会影响测试结果。


以上就是关于UL248-14温升和载流能力试验方法和要求的介绍,如果您有保险丝、熔断器产品需要做UL认证、检测,欢迎联系广东优科检测工程师。
