连接器可靠性测试-插拔力测试

文章来源 : 广东优科检测 发表时间:2019-06-11

广东优科检测是已获得CNASCMA资质认可的第三方检测机构,自有独立检测实验室,可出具国际认可的检测报告。接下来为大家介绍连接器可靠性测试-插拔力测试

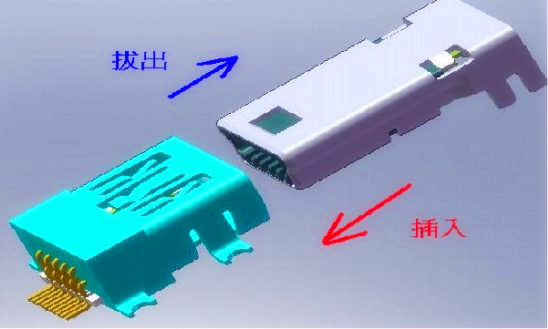

连接器插拔力测试


连接器插拔力测试
测试目的:使用标准的测试公头测试个别端子的插入与拔出时所需的力量,以评估端子的品质特性。评估连接器在不同的环境应力下,测试前及测试后的整体插入与拔出力及连接器保护盖的防护能力。


测试依据:EIA-364-13 or MIL-STD-1344A,2013.1。

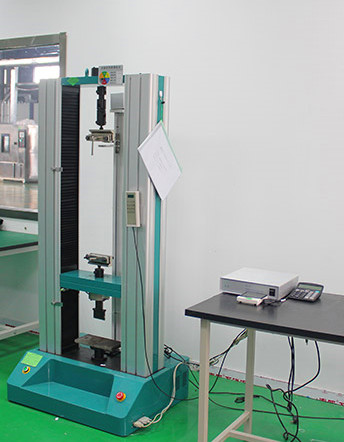

测试设备:拉拔力试验机

拉拔力试验机


测试方法:
1、测试用的连接器PIN针或BLADE其尺寸及表面粗糙度均符合MIL-3197的规定。
2、测试连接器PIN针或BLADE应定期清洗,以避免其表面覆膜而影响到量测数据的准确性。
3、测试步骤1(使用PIN或BLADE):
  A、先插拔一次以调整端子的状态。
  B、插入最大尺寸的测试PIN或BLADE,同时量测插入力拔出测PIN或BLADE,并换上最小尺寸的测试PIN或BLADE。
  C、插入最小尺寸的PIN或BLADE至定位拔出并同时量测其拔出力。
4、测试步骤2(使用认可的端子):
  A、用最大尺寸的GAGE插拔一次以调整端子的状态。
  B、插入被认可的端子并测量插入力,再拔出端子时测量其拔出力。
5、连接器的整体插入与拔出力测试
  A、将公母连接器分别固定在拉拔力试验机的治具上。
  B、以5mm/min的速度测试其整体插拔力。


注意事项:
1、测试插拔力,因ALIGNMENT对测试的精度影响很大,故在测试时应特别注意到从机台的LOAD CELL,测试PIN及测试样品的中心线的一致性。
2、除非有特别规定,若以BLADE方式测试插拔力时,测以最大尺寸的BLADE量测插入力,以最小尺寸的BLADE量测拔出力。
3、测试时应注意样品的浮动性,避免因ALIGNMENT不准而造成量测上误差。


测试要点:
1、测试对象为整个连接器,full ass'y。
2、测试作用轴为连接器正常使用的方向。
3、除非特别指定,测试速度定义为25.4mm/minute。


规范要求:
1、插入力一般设定最大值。(35N Max.)。
2、拔出力一般设定最小值。(7N Min. initial;3N Min. Final),也有客户要求设定最大值。


插入力为互相匹配的两个连接器从完全分离到工作状态所产生的力量;拔出力为互相匹配的两个连接器从工作状态到完全分离所产生的力量。

插拔力是消费者在使用产品的时候产生,只是有对接端(io/plug,jack/plug)方会产生插拔力,一般无对接端的,如battery/sim conn.不定义插拔力。


测试过程产出的力量曲线图包含很多信息,可以从力量曲线图上了解到连接系统在插拔过程中的应力状况,找出异常点进行设计改善。


以上就是关于连接器可靠性测试-插拔力测试的介绍,如果您有连接器、接插件产品需要做插拔力测试等可靠性测试,欢迎联系广东优科检测工程师!
