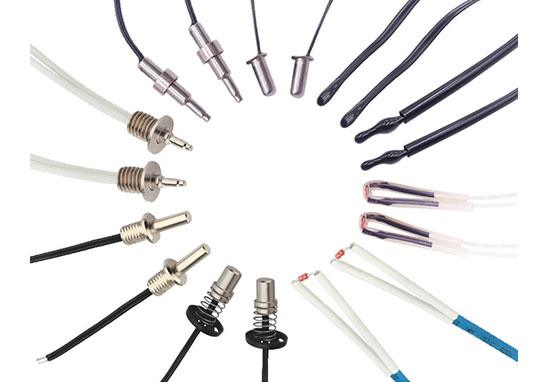

NTC温度传感器UL认证测试方法及要求

文章来源 : ​广东优科检测 发表时间:2019-06-19

广东优科检测是UL授权的第三方检测机构,自有独立检测实验室,实验室具备UL1434免目击测试资质,可提供NTC压敏电阻、NTC浪涌限流器、NTC温度传感器UL认证、检测及技术咨询服务。接下来为大家介绍NTC温度传感器UL认证测试方法及要求。




NTC检测方法及要求
一、验证测试
a)样品接收状态进行以下相关测试;b)在做完标准条款23(老化),24(热、冷、湿度循环),26(耐久性),27(冷工作条件下的循环),28(冷热循环)重新进行以下相关测试。

1、R/T曲线绘制,将NTC放进空气对流的老化箱或硅油等加热器中,温度误差必须在±1℃内,温度从室温或客户指定温度开始升温到不超过NTC的Ts(表面温度)。 NTC的电阻值通过欧姆表(小电阻建议用桥式电阻表测量)测量。将测得的不同温度点的电阻值绘制成NTC的电阻/温度特性曲线。

2、表面温度测试(Ts):NTC负载同额定的电容负载并联,NTC工作在Vmax,Imax电流,直到NTC温度稳定后,由温度表测得的NTC表面的温度,必须在工厂提供的温度范围内。

3、R25温度25度时的电阻测量;B值测量和计算。(必须在工厂提供的规格内)


二、老化测试(Aging test)
将3个NTC样品放进空气对流的老化箱1000小时,老化箱设定的温度为Ts+30度,但不低于70度,箱体温度误差需控制在±5℃内。

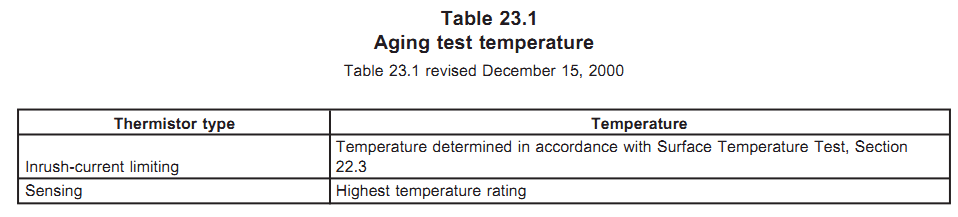

NTC温度传感器UL认证老化测试(Aging test)要求


三、热-冷-湿度循环测试
3个NTC样品,做以下环境测试循环3次,共600小时。
1、老化测试:24小时老化测试,老化箱设定的温度为Ts,但不低于70度,箱体温度误差需控制在±5℃内。

2、恒温恒湿测试:168小时恒温恒湿测试,要求温度为40度,湿度为90-95%。

3、低温测试:8小时低温测试,要求设置温度为0度,或客户规定的更低温度。


四、过载测试(Overload test)
1、浪涌限流器(Inrush-current limiting):3个NTC样品,通Vmax电压,1.2倍Imax电流,每个循环从25℃开始,共50个循环。

2、传感器类NTC:3个NTC传感器样品,每个循环低温状态(开始点需包含温度25±5 ℃)到120%传感器最大工作设定温度,共50个循环。


五、耐受性测试(Endurance Test)

1、浪涌限流器(Inrush-current limiting):3个NTC限流器,样品并联额定电容负载,通Vmax电压,Imax电流,每个循环从R/T的高阻到低阻稳定状态,共6000或100000个循环。

2、传感器类NTC:3个NTC传感器样品,每个循环从温度25±5℃到传感器最大工作温度,共6000或100000个循环。


六、冷条件下工作循环测试
3个NTC样品,在规定的低温环境下测试。

1、传感器类NTC不执行此测试,而是执行测试七。

2、除传感器类的其它NTC执行此测试,而不需执行测试七。
在0 ℃(工厂规定的更低温度)的环境下,测试1000此循环,循环的方法:通Vmax电压,Imax电流,每个循环从0(或客户指定的低温)±2℃开始。


七、冷热循环测试
3个传感器类NTC样品,执行1000次冷热循环,每个循环从0℃(或客户规定的更低温度)±2℃开始到传感器最大额定工作温度。


以上就是关于NTC温度传感器UL认证测试方法及要求的介绍,如果您有NTC压敏电阻、NTC浪涌限流器、NTC温度传感器等NTC产品需要做UL认证、测试,欢迎联系广东优科检测工程师!
