AEC-Q200认证试验条件

文章来源 : 广东优科检测 发表时间:2019-08-16

广东优科检测是已获得CNAS和CMA资质认可的第三方AEC-Q200认证检测机构,自有独立检测实验室,可提供NTC热敏电阻、PTC热敏电阻、TVS管和压敏电阻、PTC 可复位保险丝等汽车被动电子元件AEC-Q200认证、测试服务。接下来为大家介绍AEC-Q200认证试验条件。


AEC-Q200认证试验条件


哪些电子元件需要AEC-Q200标准认证?

AEC-Q200是所有无源电子元件在汽车应用中必须满足的抗应力全球标准。被动电子元件包括:芯片电阻、通孔电阻器、电阻器阵列、陶瓷电容、铝电解电容、固定值电感、NTC热敏电阻、PTC热敏电阻、电阻温度检测器、电流互感器、脉冲变压器、实时时钟、TVS管和压敏电阻、PTC 可复位保险丝等。这些电子元件只有通过了包含的一系列严格应力标准测试,才被认为是“AEC-Q200合格”。

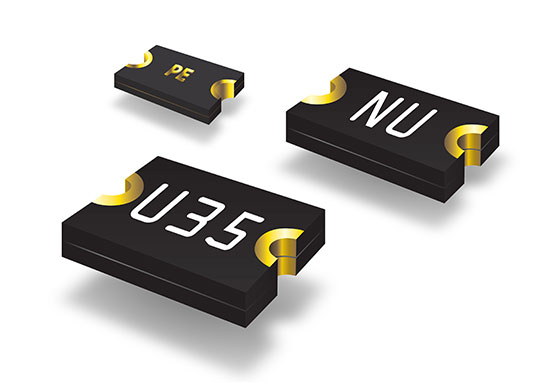

车规保险丝AEC-Q200认证


AEC-Q200认证试验条件

说明:AEC-Q200的环境试验条件,主要是依据MIL-STD-202与JEDEC22A-104规范来制定的,不同零件的试验温度除了不一样之外,其施加电源(电压、电流、负载)要求也会有所不同,高温储存属于不施加偏压与负载,但是在高温工作寿命就需要,温度循环与温度冲击,其试验目的与手法不一样,在温度循环中高低温变化需控制温变率,温度冲击则不用,偏高湿度就是俗称的高温高湿试验,而湿度抵抗就是湿冷冻试验。


试验条件注意事项:1000h试验过程需在250h、500h进行间隔量测


高温储存(MIL-STD-202-108):[适用设备:THS]

薄膜电容、网络低通滤波器、网络电阻、热敏电阻、可变电容、可变电阻、陶瓷共鸣器、EMI干扰抑制器、EMI干扰过滤器:85℃/1000h;

电感、变压器、电阻:125℃/1000h;

变阻器:150℃/1000h;

钽电容、陶瓷电容、铝电解电容:最大额定温度/1000h。


高温工作寿命(MIL-STD-202-108):[适用设备:THS]

网络低通滤波器、网络电阻:85℃/1000h;

EMI干扰抑制器、EMI干扰过滤器:85℃/1000h/施加额定IL;

钽电容、陶瓷电容:最大额定温度/1000h/ (2/3)负载/额定电压;

铝电解电容、电感、变压器:105℃/1000h;

薄膜电容:1000h/(85℃/125%额定电压、105℃&125℃/100%额定电压);

自恢复保险丝:125℃/1000h;

电阻、热敏电阻、可变电容:125℃/1000h/额定电压;

可变电阻:125℃/1000h/额定功率;

变阻器:125℃/1000h/额定电压85%+ma电流;

陶瓷共鸣器:85℃/1000h/额定VDD+1MΩ,并联逆变器,在每个晶体脚和地之间有2X的晶体CL电容;

石英振荡器:125℃/1000h/额定VDD+1MΩ,并联逆变器,在每个晶体脚和地之间有2X的晶体CL电容。


温度循环(JEDEC22A-104):[适用设备:TSR、ESS]

薄膜电容、可变电容、可变电阻、陶瓷共鸣器、EMI干扰抑制器、EMI干扰过滤器:-55℃(30min)←→85℃(30min)/RAMP(15℃/min)/1000cycles;

钽电容、陶瓷电容、电阻、热敏电阻: -55℃(30min)←→125℃(30min) /RAMP(15℃/min)/1000cycles;

铝电解电容:-40℃(30min)←→105℃(30min) /RAMP(15℃/min)/1000cycles;

电感、变压器、变阻器、石英振荡器、自恢复保险丝:-40℃(30min)←→125℃(30min)/RAMP(15℃/min)/1000cycles;

网络低通滤波器、网络电阻:-55℃(30min)←→125℃(30min) /RAMP(15℃/min)/1000cycles。

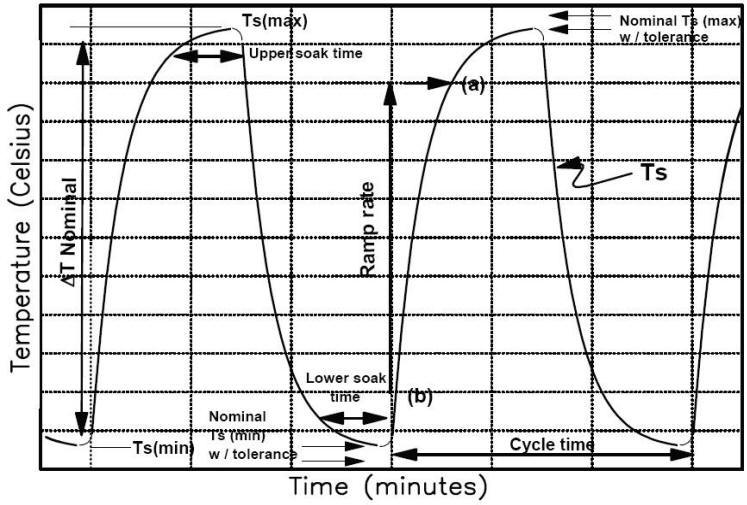

温度循环(JEDEC22A-104)


温度冲击(MIL-STD-202-107):[适用设备:TC、TSK]

自恢复保险丝:-40℃(15min)←→125℃(15min)/300cycles。


偏高湿度(MIL-STD-202-103):[适用设备:THS]

钽电容、陶瓷电容:85℃/85%R.H./1000h/电压1.3~1.5V;

电感&变压器:85℃/85%R.H./1000h/不通电;

铝电解电容:85℃/85%R.H./1000h/额定电压;

EMI干扰抑制器、EMI干扰过滤器:85℃/85%R.H./1000h/额定电压&电流;

电阻、热敏电阻:85℃/85%R.H./1000h/工作电源10%;

自恢复保险丝:85℃/85%R.H./1000h/额定电流10%;

可变电容、可变电阻:85℃/85%R.H./1000h/额定功率10%;

网络低通滤波器&网络电阻:85℃/85%R.H./1000h/电压[网络电容(额定电压)、网络电阻(10%额定功率)];

变阻器:85℃/85%R.H./1000h/额定电压85%+ma电流;

石英振荡器、陶瓷共鸣器:85℃/85%R.H./1000h/额定VDD+1MΩ,并联逆变器,在每个晶体脚和地之间有2X的晶体CL电容;

薄膜电容:40℃/93%R.H./1000h/额定电压。


湿度抵抗(MIL-STD-202-106):[适用设备:THS]

薄膜电容:(25℃←→65℃/90%R.H.*2cycle)/18h→-10℃/3h,每一cycle共24h,step7a&7b不通电。

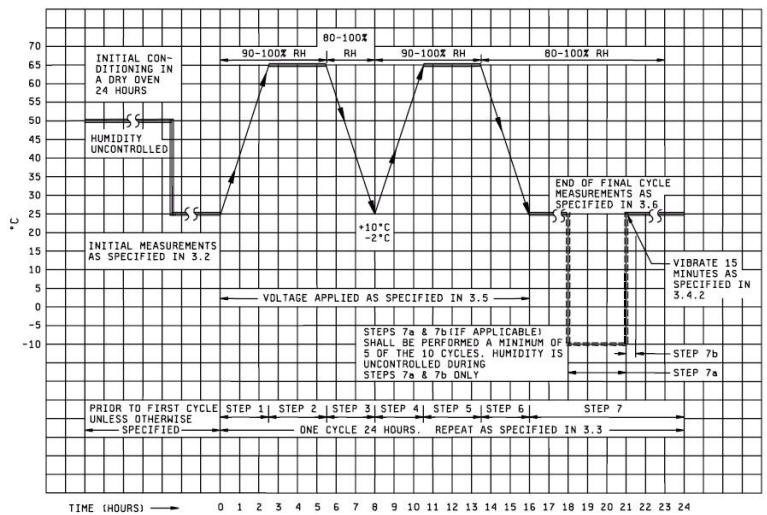

湿度抵抗(MIL-STD-202-106)


以上就是关于AEC-Q200认证试验条件的介绍,如果您有NTC热敏电阻、PTC热敏电阻、TVS管和压敏电阻、PTC 可复位保险丝等汽车被动电子元件需要做AEC-Q200认证、测试,欢迎联系广东优科检测工程师!
