热敏电阻UL认证/CSA认证安规解析

文章来源 : 广东优科检测 发表时间:2019-04-24

热敏电阻(Thermistor)由于具备可重复使用以及动作可靠、稳定的特性,因此普遍运用于各类消费性电子产品的保护电路中。近年来随着科技产业的蓬勃发展,各类消费性电子商品厂商对于热敏电阻的需求与日俱增,同时许多亚洲的热敏电阻厂商也都已经成为世界的主要供应商。有鉴于此,UL在台湾分公司设立热敏保护装置─亚洲区测试验证中心 ( Thermal Protect Device Testing Hub) 以就近照顾亚洲的热敏保护装置厂商,其中热敏电阻产业也涵盖在这项计划中。

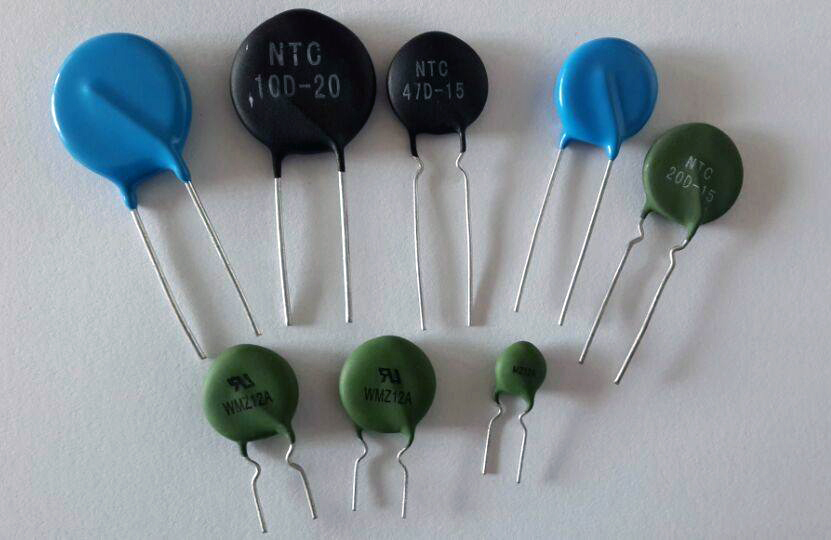

热敏电阻


安规要求比较
热敏电阻依据产品温度阻值特性可以分成正温度系数(PTC)以及负温度系数(NTC)两大类,UL 1434涵盖了所有的热敏电阻产品,而加拿大安规(CanadianStandardsAssociation,CSA认证)则依照产品细部差别将安规要求设置于不同的安规或是技术公告(TechnicalInformationLetter,TIL)中,详细资讯请参阅表一、安规参照表。针对欧规部分,新版UL 60730-1的附件J中也有规范到热敏电阻产品在控制电路上的运用。


PTC Control DevicesPTC HeatersNTC Inrush LimitersNTC Sensor
UL 1434xxxx
CSA TIL
No. CA-3A
x---
CSA C22.2
No. 72
----
CSA TIL Class
No 9073 31
--x-


表一、安规参照表


测试条件比较
所有样品在测试前均需先做过温度─电阻特性测试,并且于测试后再进行一次特性测试以确认产品的重复精确度。UL认证及CSA认证在测试方面最大的差异在于,UL认证每项测试只需测三件样品,而CSA认证则需要测六件样品,UL认证的测试项目可以如表二及表三所示。

PTC产品类别寿命测试冷、热湿度循环测试过负载测试耐久测试冷操作测试低温循环短路电流测试跳脱温度测试
Heater1000 hr依室内、室外用途区分50 次1000001000 次--200% Vmax
Control1000 hr依室内、室外用途区分50 次依用途区分 30000 或 100000 次1000 次1000 次测试电流依电压区分200% Vmax
Sensing1000 hr依室内、室外用途区分50 次依用途区分 6000 或 100000 次-1000 次--


表二、PTC类产品测试一览表


如表二所示PTC测试项目中,UL认证及CSA认证的不同处,在于CSA认证需要额外针对样品做三百小时的高阻值状态下的寿命测试。在耐久测试方面,CSA认证称之为TripEnduranceTest,其测试条件与UL认证不同的地方是,UL认证要求需完成一定的循环次数,而CSA认证则要求先在额定电压下测试4小时,然后再调高电压至120%并测试4小时,最后再做64个小时额定电压下的测试。

PTC产品类别寿命测试冷、热湿度循环测试过负载测试耐久测试冷操作测试低温循环
Inrush1000 hr依室内、室外用途区分50 次依用途区分 30000 或 100000 次1000 次-
Sensing1000 hr依室内、室外用途区分50 次依用途区分 60000 或 100000 次-1000 次


表三、NTC类产品测试一览表


如表三所示NTC测试项目,UL认证及CSA认证的不同处,在于CSA认证只要求做6000次循环的耐久测试,同时还需另外针对样品做1000安培的短路电流测试,并且需要打耐压。

封装式产品的塑料要求
封装式产品是近几年因应产业发展新兴的产品,最常见的产品为PTC式马达启动器(MotorStarter)。这类产品为方便使用,因此在热敏电阻元件外加装塑胶外壳并以端子方式将电极延伸至外界,外型就如同一个开关一样,只是少了按钮。

关于封装式产品在塑料方面的相关要求,往往是业者较为薄弱的环节。由于塑料所包覆的是带电的热敏电阻,因此塑胶料必须符合UL认证746C的要求,全新的申请案件或是塑胶外壳做设变时,都需要重新送样做模流应力测试(MoldStressReliefTest),同时塑胶料的温度适用性也将由温度─电阻特性测试中的温升测试决定。

另一方面,依据UL 746C的要求,除了手动操作(Attended)的产品外,所有可携带式产品均需使用至少燃烧等级V级的材质,同时对于阻燃特性也有一定的要求。所谓手动操作类产品指的是当使用者手放开时产品即停止运转的产品。在UL认证746C中等级数字越小代表越能通过较严苛的测试条件。由表四可以发现当塑料的燃烧等级越高级时,阻燃特性则相对可以要求较松。


V - 0V - 1V - 2
CTI333
HAI322
HWI233


表四、塑胶料等级对照表


申请安规认证注意事项
热敏电阻类产品的种类规格繁多,为加速取得认证的时效,厂商向广东优科检测提出申请案时,可以事先备妥产品电气规格,操作温度或是命名法则等相关资料,以及详细的产品型号列表,以方便UL选择样品及提供报价估算案件处理时程,客户若能提供适当的产品型号列表的Word电子档,对于案件的报告处理速度将有帮助,同时UL认证将适度的调降收费回馈客户。
