排插UL1363测试项目及测试方法

文章来源 : 广东优科检测 发表时间:2019-04-24

广东优科检测是UL美华授权第三方检测机构,实验室具备UL1363标准目击测试资质,可提供UL1363排插UL认证检测和技术咨询服务。接下来为大家介绍排插UL1363测试项目及测试方法

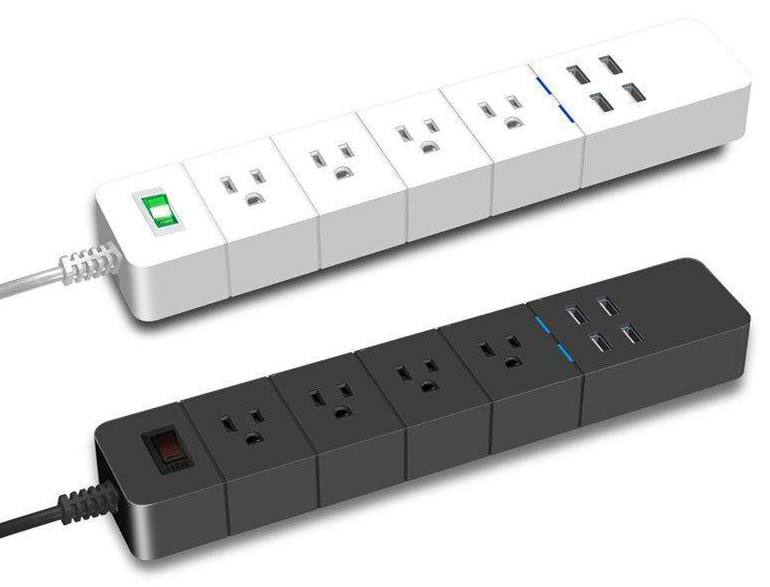

排插UL1363测试


一、漏电流测试
方法1:
TVSS的样品应与标称电压连接。该测量表的输入阻抗等于1500ohm电阻的阻抗,该电阻旁接一个0.15μF的电容。该电阻放置在接地电源导体和可触及的金属零件之间或裹在外壳上的金属铜箔和插入插座的插头的接地接线柱之间。此时可读出漏电流值。双接口的TVSS应在额定电流的条件下工作以便能得到热稳定。
方法2:
样品完整地进行方法1的测试并重复,样品放置在潮湿的空气中 48 小时,其中温度是32±2℃(90±4℉ )相对湿度是 88±2%.样品上的温度稍微比湿箱中的要高,以防止凝结,然后可读出漏电流。

二、撞击测试
3个样品按次序进行该测试,每个外壳位置都应进行一次撞击。
样品的每个面都应进一次 6.8J(5.0ft lb)的撞击。用一个直径是 50.8mm(2in.),重量是0.535 千克的钢球进行撞击。对于水平面,球从能够撞击到的高度落下。对于垂直平面,球应悬挂在电线上象摆钟一样进行规定的撞击。当电线在垂直的位置时,球撞击表面。
对于这个测试,样品就放置要在一个刚性的支持面上,撞击的面与边也应放置在一个刚性支持面上。
结果测试
样品应能承受规定的撞击而无带电部件暴露。施加电势之后无绝缘故障或电弧现象。

三、落下撞击测试
三个样品中的每一个样品从高度是 3ft 处落到水泥地板上 3次。三次落下的位置完全不同。
测试之后样品应进行绝缘材料耐压测试。该测试在非绝缘带电部件和外壳 (外壳用铜箔包裹 )之间,和正负极的接线柱之间。
结果
1、样品应能承受规定的撞击而无带电部件暴露。施加电势之后无绝缘故障或电弧现象。
2、外壳开裂造成带电部件暴露。
3、施加电势之后无绝缘故障或电弧现象。

四、抗压测试
进行该测试的样品以前应未进行其它形式的测试。样品应平放在 1/2(12.7mm)英尺厚或更厚的水平枫树板上。压力是150lbs,该力通过直径是 3/4 英尺(19.1mm)钢棒施加在样品上。该力与TVSS 的长轴垂直。该力应慢慢施加在样品上1分钟。磝力不能施加在突出的物体上。如插座,开关,显示灯,补充过电流保护重新启动装置上。
上述测试在不同的位置上重复三次。在移开压力之后,样品不会出现任何能引起电气功能损害或造成火灾或电击的变形。

五、低温撞击测试
样品放置在温度0.0n2ψC是环流空气箱中 24 小时。样品从箱中移出之后,每个面应进行6.8J(5.0ft-b)的撞击。
用一个直径是 50.8mm(2in.),重量是 0.535千克的钢球进行撞击。对于水平面,球从能够撞击到的高度落下。对于垂直平面,球应悬挂在电线上象摆钟一样进行规定的撞击。当电线在垂直的位置时,球撞击表面。对于这个测试,样品就放置要在一个刚性的支持面上,撞击的面与边也应放置在一个刚性支持面上。
测试之后样品应进行绝缘材料耐压测试。该测试在非绝缘带电部件和外壳 (外壳用铜箔包裹 )之间,和正负极的接线柱之间。
结果
样品应能承受规定的撞击而无带电部件暴露。施加电势之后无绝缘故障或电弧现象。

六、温度测试
双插头的TVSS的样品在最大额定电流 (15A).电压 (125V),频率(60Hz)的条件下测试。
直到温度达到稳定时停止该测试。
在有热偶计的条件下进行测试。热偶计安装在标有“结果 (RESULT )”的下面的位置。
从温度指示电位计上读出最大温度并在以下所给的热偶计的位置附近做记录。
使用具有实心刀形开关的连接插头去测试插座触点的温度。热偶计安装在与插座表面最近处的刀形开关插头上或插座接线柱上。

七、安装合适性测试
样品安装
a)如厂家规定条件进行安装。

b)在最严厉的安装位置。
测试重量,等于4倍TVSS的重量,但不能少于5lbs,悬挂在TVSS的中间1分钟。
1、TVSS保持在不动,但不能出现任何能引起电气功能损害或造成火灾或电击的现象。
2、移开TVSS.
3、不能出现任何能引起电气功能损害或造成火灾或电击的现象。

八、拉力测试
在 TVSS 内部,电源线导体不连接。在线上施加一个大小为 156N(35lbf),能产生最大蠕变的方向的力。在测试中,样品位置不变,拉力维持 1 分钟。
可用如下字母来填写“结果 (RESULT )”栏:
X--- 表示电源线无明显的移动,变形不会传到装置内部。

九、应力释放测试
用手拿著 TVSS 的电源线,线的长度 [装线孫为起点。]是 2.54mm(1 in.)。用不超过26.7N(61lbf)的任意力把线推入装线孫。
可用如下字母来填写“结果 (RESULT )”栏
X—表示线不能回到原来蠕变的长度并且对绝缘插头无损害。
A--- 表示线能回到原来的装线孫。

十、安装孫 PIN 脚位的撞击测试
其中的一个样品应安装在垂直表面上:
a) 使用厂家提供的硬件,

b) 使用 NO.8×3/4 in. wood screw (木螺丝 )
当螺丝安装在 PIN 脚的背面时,安装面和外壳背面之间的距离是 6.4mm(1/4in.).每个安装孫用 6.8J(5.0ft-1b)的力进行一次撞击。施力物体为直径为 50.8mm(2in.),重量为0.535 千克(1.18lbs)的钢球。球用线悬挂并当做一个摆钟。摆动的垂直距离为1.29mm(51in.).
结果
1、TVSS 未出现任何能引起电气功能损害或造成火灾或电击的现象。
2、TVSS 出现任何能引起电气功能损害或造成火灾或电击的现象。

十一、模具应力释放测试
外壳采用聚合材料的 TVSS 样品,放在温度是 70℃±1℃或比常温测试中的最高温度高 10℃的环流热空气干燥炉中 7 个小时。
样品冷却到窒温后,进行蠕变测试。
可用如下字母来填写“结果 (RESULT )”栏
X--- 测试之后,样品不能出现断裂,变形,或其它毁坏,不能出现电源线的移动或内部接线。

十二、安装孫 PIN 脚位的探针测试
样品的每一个 PIN 脚都要能承受 89N(20lbs)的力.施力物体是一个直径为4.76mm(3/16in.)探针。探针的头是半径为 2.38mm(3/32in.)圆形。
结果
1、TVSS 未出现任何能引起电气功能损害或造成火灾或电击的现象。
2、TVSS 出现任何能引起电气功能损害或造成火灾或电击的现象。
可用如下字母来填写“结果 (RESULT )”栏:
A----测试之后,样品不能出现断裂,变形,或其它毁坏。
B-----不能出现电源线的移动
C-----蠕变传到内部接线。
D-----电源线完全拉出来。

十三、绝缘材料耐压测试
TVSS 样品应移除所有抑制零件或直接起动式连接的零件。测试电势慢慢地从 0 增加到规定电压,并保持最大电压值 1 分钟,然后施加到如下测试位置:
1. 非绝缘带电部件和不带部件的接地触点之间施加 1250Vac;
2. 正负极的带电部件之间施加 1250Vac。
结果
1、在上述测试中无绝缘故障或电弧现象。
2、在上述测试中有绝缘故障或电弧现象。

十四、接地导通性测试
方法
在连接插头的接地针和插座的接地针之间,用 30A 的电流检查样品的连继性。该电流从频率是 60Hz 的电源中流出。该电源无负载,通过接地连接线和可触及的不带电金属部件之间的电压不超过 6V,然后测出两个连接点的之间的压降。
结果
1、所得测试结果表明接地连继性良好。所有位置的电阻不超过 0.1ohm。
2、所得测试结果表明电阻超过 0.1ohm。
3、检查接地刀形开关之间的电阻。

以上就是关于排插UL1363测试项目及测试方法的介绍,如果您有排插需要办理UL认证或想了解UL认证费用和认证时间,欢迎联系广东优科检测!
