UL758标准解读-耐压测试

文章来源 : 广东优科检测 发表时间:2019-04-24

广东优科检测是UL美华授权第三方检测机构,已获得CNASCMA资质认可,可提供电线电缆UL认证检测和技术咨询服务。接下来为大家介绍电子线UL758耐压测试方法

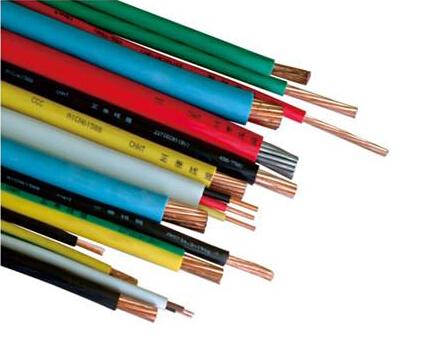

UL758电子线UL认证


我们将从三个方面来给大家进行解读。一是UL758标准规定的耐压与火花电压大小比较,二是第一种耐压测试方法,三是五种耐压测试方法比较

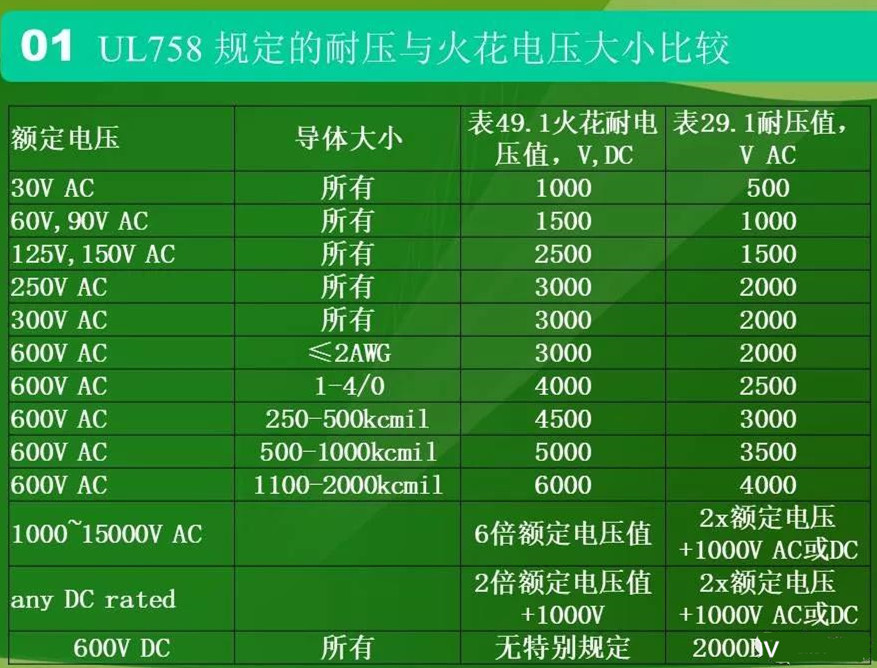

UL758标准规定的耐压与火花电压大小比较


说起耐压值,我们在前面有介绍过过程中的火花电压,应该怎么打,打多少,还有成品的直流耐压打多少。我们一起来回顾一下前面讲过的内容,火花电压,如果没有耐压要求,打3000V AC,30V~1000VAC,10倍额定电压值,最小1500VAC,大于1000VAC,2倍额定电压值,最小10000VAC,如果用直流电压火花机,火花电压是交流的3倍。

在UL758标准中,表29.1规定了交流耐压值,表49.1规定了直流耐压值,对这两个电压值都有规定。这里我们拿几个常见的额定电压值给大家做一下对比:
1、300V,600V,300V AC的电线,火花电压10倍,就是3000V AC,按表29.1 成品耐压2000V AC,按表49.1 3000V DC。
2、600V 2AWG以下导体规格,火花电压10倍就是6000V AC,按表29.1 成品耐压2000V AC,按表49.1 3000V DC。

这里大家有没有发现一个问题,就是300V的电缆,成品打耐压的要求与600V的电缆是一模一样的,都是打2000V AC或3000V DC。个人认为这个耐压值的规定非常的不科学。个人认为,要么是300V的电缆耐压规定太高了,要么就是600V的电缆,耐压规定得太低了。

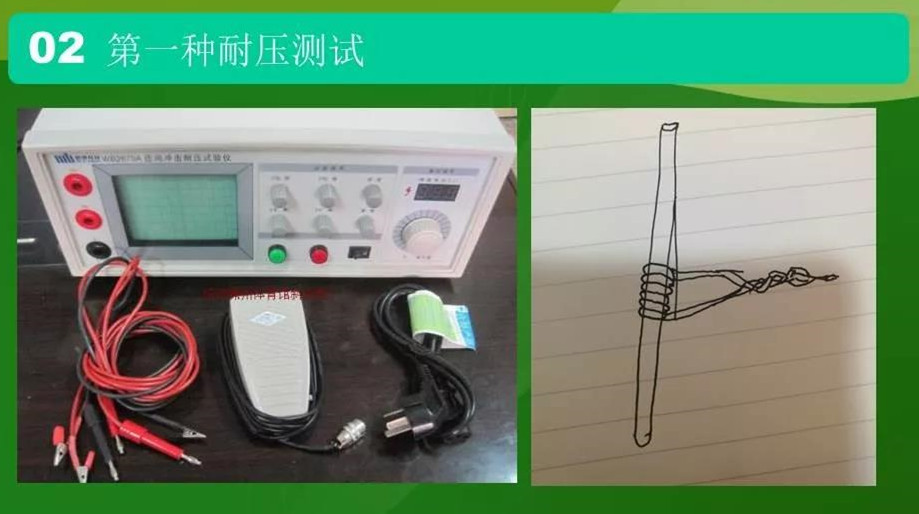

UL 758标准中描述的第一种耐压实验方法

我们再来重点看一个耐压实验方法。就是UL 758标准中描述的第一种耐压实验方法。
1、实验条件:针对单绝缘线做的耐压测试评判。如果你是多芯电缆,需要单独把绝缘芯线抽出来进行测试。
2、样品要求:样品是6根,每根长0.61m。3根常温保存,3根需要放到老化箱里按标准要求的温度条件做老化实验,老化实验的温度与时间是按你的电线的温度等级来确定的,具体大家可以去查UL 758 表14.1。如果不清楚客户的温度要求,只是想验证一下材料的耐压能力,你也可以按材料的温度等级来确定老化条件,你可以参考UL758 表7.1与表7.2。
3、老化实验完成后,需要将样品取出,在自然状态下冷确放置16~96小时。
4、把样品中间部分305mm,用金属箔包起来,一般实验室用单面带导电胶的铜箔,也可以用其它的材料代替。
5、包好之后,我们需要把测试样线包好的部分在一个金属绕棒上,很紧密的绕6圈,两端伸出来的电线对绞一下或用胶带固定住。绕棒的选择是有电线直径的2倍或最小5mm。这样准备好之后,就可以打耐压了。
6、一端接金属绕棒,一端接电线中间的导体。缓慢升压到规定的耐压值,升压速度低于500V每秒,保持打耐压60秒。60秒之后,我们再次以低于500V每秒的速度缓慢升压,只到电线击穿为止,记录电线击穿的击穿电压值。
7、结果判定:6根样品都需要全部这样测过。最后来判定,首先,60秒的耐压必须能够通过。其次,三根老化后的击穿电压的平均值,不能低于3根未老化电线的击穿电压平均值的50%。


其他的测试方法要比‍‍第一种耐压测试方法简单一些。‍‍所以我们重点弄明白第一种耐压实验方法,‍‍后面的基本上就比较好理解。

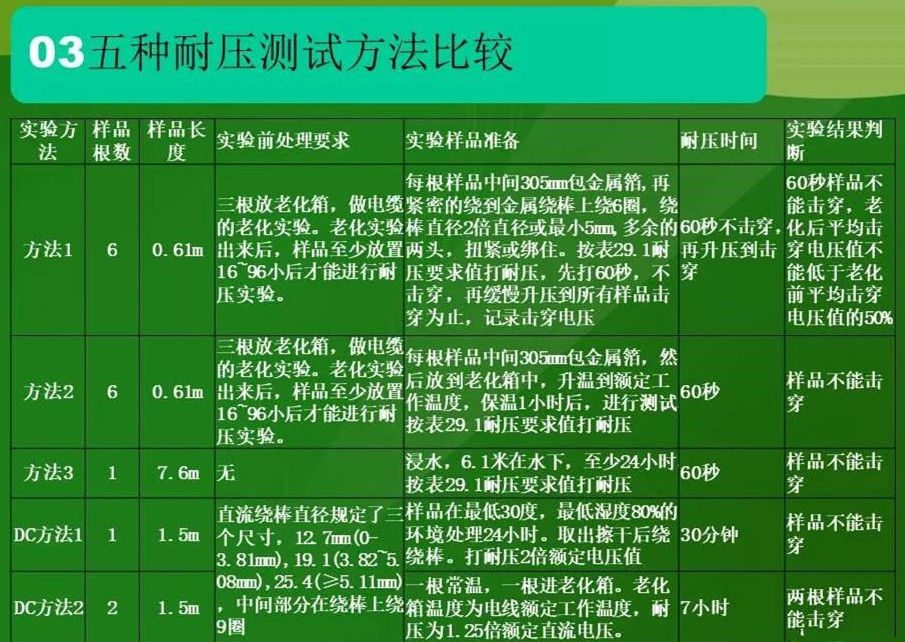

接下来我们来看一下5种‍‍耐压测试方法的对比表格:

5种‍‍耐压测试方法的对比表格


方法二、方法三与方法一区别描述:
1、方法二跟方法一‍‍区别:方法一老化后的‍‍样品,‍‍在‍‍包好金属箔之后进行‍‍测试的时候,方法二要求将样品再放到‍‍老化箱中,‍‍按照额定的工作温度,‍‍保温一小时。耐压测试在老化箱里进行,‍‍打耐压60秒自动停止,测试结束,样品‍‍不需要击穿。‍‍

‍‍2、方法三要求:‍‍取一根7.6米的样品,‍‍放在一个水槽里,‍‍进行测试。要求中间浸水长度‍‍最少6.1米,水下至少泡24小时,‍‍然后再打水中耐压60秒,‍‍不能击穿。‍‍这个就是UL758‍‍提到的第三种‍‍测试方法。

‍‍对直流电线电缆,UL758还有两种耐压测试方法:
第一种测试‍‍方法,‍‍跟‍‍交流电线的量测方法非常接近。
1、不是取六根样品,而是取一根‍‍1.5米的样品。‍‍
2、样品需要进行一个特殊的实验前处理,‍‍就是在最低温度30度,最低湿度‍‍80%的环境下,‍‍处理24小时。
3、把样品取出来,用布擦开,‍‍擦干之后绕绕棒,‍‍绕棒的尺寸,‍‍相对来说,‍‍要比方法一的尺寸宽松一些。
有规定三个绕棒直径:
1)绕棒直径是0到3.81毫米之间的线径,绕棒‍‍采用是12.7毫米的金属绕棒;
2)线径在3.82mm到5.08毫米之间时,金属绕棒直径是19.1毫米;
3)‍‍大于5.1毫米的这个线径的时候,金属绕棒全部使用25.4毫米。
‍‍绕的时候也是紧密地绕,‍‍不是方法一的六圈,这里要求是9圈。‍‍
4、这个绕好之后,‍‍接法是与前面方法一一致的,‍‍但是它有个很大的区别,就是耐电压值,‍‍这个直流线的耐压值,升到额定电压的的两倍就‍‍就可以了。‍‍但是它有一个很特殊的要求,别的方法一般要求保持60秒就可以了,这个实验方法要求保持30分钟,‍‍30分钟不能击穿。

直流电缆的试验方法二‍‍和方法一不一样。‍‍
方法二:
1、取了两个样品,‍‍每根长度也是1.5米,这个长度上与方法一是一致的。

2、一根常温,‍‍另外一根放进老化箱,‍‍老化温度‍‍是电缆的额定的工作温度。‍‍它是绕好绕棒之后,把样品放去老化箱去,老化箱,需要有引线可以把样品的两极接出来,一根放到老化箱内边打耐压保持住,边保温也保持住,维持这个状态7小时,耐压值是额定工作电压的1.25倍。常温与老化箱内的‍‍两个样品都不能击穿,才算耐压实验通过。
