防静电产品防静电接地电阻的测试方法

文章来源 : 广东优科检测 发表时间:2019-04-24

广东优科检测是获得CNASCMA资质认可的第三方检测实验室,具备防静电活动地板、防静电纺织品、防静电工作服、防静电泡沫塑料、防静电安全帽、防静电腕带、脚带、防静电包装袋等防静电产品防静电检测资质,可出具防静电检测报告。接下来为大家介绍防静电产品防静电接地电阻的测试方法。


防静电服检测

防静电接地电阻测试方法
1、使用接地电阻测试仪测试防静电接地电阻。
2、测试步骤:
a)将被测地极用导线与仪器端子E连接;
b)在相同直线方向20m、40m潮湿土地处,分别插入电位探测针及电流探测针,各接于仪器端子P、C;
c)设置“倍率盘”倍数;
d)自缓至快摇动仪器手柄,达到约120r/min,调整“测量标度盘”,指针指于零位时,读数乘以倍率标度,即为接地电阻;
e)按测试步骤c)、d)反复测试3 - 5次,取平均值;
f)若有其他适用仪器,可按相应仪器所规定的方法进行测试。

防静电容器检测

3、表面电阻(率)和体积电阻(率)的测量
测试时,需将产品(材料)放在绝缘台面或测试架上,绝缘台面表面电阻、体积电阻分别大于1*10^13Ω,其几何周边尺寸均大于被测材料10cm。

表面电阻、体积电阻测试方法和测试电极按照IEC61430-5-1:2001有关规定执行,或者按GB1410-1989规定执行。表面电阻率和体积电阻率按GB1410-1989中第12章规定计算,测试电压按照表1要求。

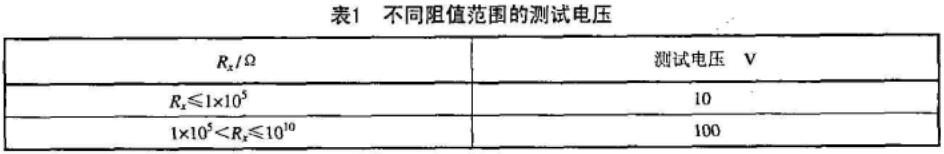

测试电压表


3.1 表面电阻、体积电阻测试电极
电极组件由2个导电材料制作的同心环电极和1个直径70mm至85mm厚4mm圆柱状反向电极(电极面层有3mm厚导电材料,其邵氏硬度60±10)组成(见图1),电极被施以10V电压,在不锈钢、非腐蚀性金属板(不是铝)上测试时,接触电阻应该小于10^3Ω。电极材料应在测量条件下抗腐蚀,并不与被测材料起反应。

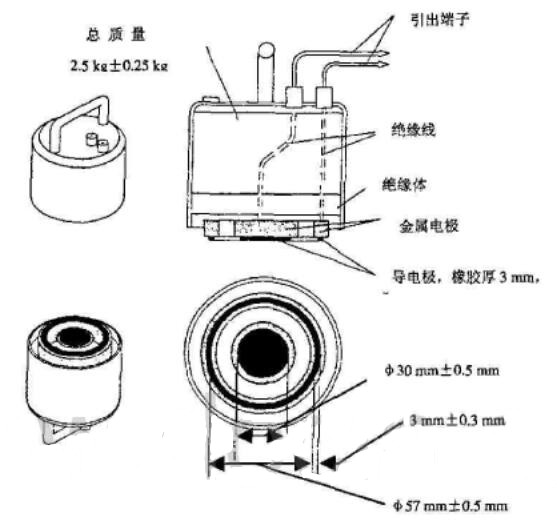

表面电阻测试电极组件

图1 表面电阻测试电极组件


3.2 测试程序
被测材料应放在1个光滑、平面的架子(或平面)上。当用500V电压进行测试时,其体积和表面电阻要大于1*10^13Ω。相对与被测样品尺寸而言,比被测材料的长和宽大10cm,厚度至少应1mm。

被测样品应未经化学、物理处理。电极与地面之间的漏泄电流对仪表的读数不应有重要的影响。要注意在放电极和装样品时要尽量减少电流漏泄,以免影响测量结果。

样品的形状最好为片状,尺寸不小于110mm*120mm。



应准备3块样品材料。样品应标明清楚,以便鉴别被测表面。电极按照图2与仪器连接,然后把样品放在绝缘台(架)上,面朝上。把电极组件放在样品距边缘至少10mm的距离处。


给仪器施加表1规定电压,15s后记录读数。
对每个样品(材料),以不同点测试3次平均值为结果。

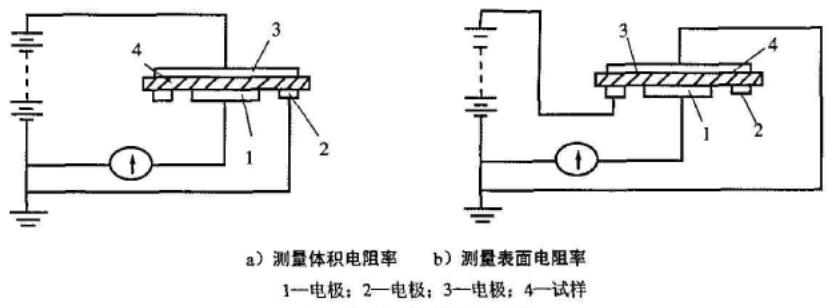

表面、体积电阻测试

图2 表面、体积电阻测试




我司承检防静电产品范围



防静电产品类别相关测试项目
 防静电地坪类和建材类
 防静电活动地板
 防静电PVC地板、防静电三聚氰胺贴面板、各类贴面、壁纸、板材、 墙壁涂料、石材、管材等
 防静电地坪涂料、瓷砖、不发火水磨石
 防静电蜡、剂、胶、地毯
 ●防静电性能  机械性能
 ●阻燃性能
外观
 ●耐磨性能
耐老化性能
 ●不发火性能
 人体防护用品类
 防静电工作服、布料、帽子
 防静电鞋、脚跟带、袜
 防静电手腕带、手套、指套
 ●防静电性能
 ●服料强度
 工位器具类
 防静电工作台(台垫)、座椅、货架、货柜、窗帘
 防静电传输带、地垫、烙铁
 防静电工具(钳子、镊子、吸锡器、毛刷等)
 ●防静电性能
 物流周转容器类
 周转箱、元器件盒、料架、托盘、中空板箱、导电纸箱、海绵、泡绵、防静电推车、自动取放设备 ●防静电性能
 ●
冲击性能
 ●耐老化性能
 包装类
 防静电包装(屏蔽袋、防潮袋、PE袋、网格袋等) ●防静电性能
 仪器类
 离子风机、风枪、风蛇、离子棒、人体静电释放器 ●防静电性能
 ●安全性能
