电子连接器耐电压测试

文章来源 : 广东优科检测 发表时间:2019-04-24

广东优科检测是已获得CNASCMA资质认可的第三方检测机构,自有独立检测实验室,可提供电子连接器耐电压测试等可靠性测试服务。接下来为大家介绍电子连接器耐电压测试方法。

1.0 电子连接器耐电压测试
电子连接器耐电压测试

2.0 目的
这种测试程序的目的是介绍一种测试方法来确定电子连接器在额定电压内的安全运作性能,以及能够承受由于转换、振荡和其它类似现象所引起的瞬间过载。

3.0 综述
测试包括特定时间内,在连接器相互绝缘部分或是在绝缘部分与地之间,采用一个高于额定电压的电压值。此标准化的目的是确定耐压值为连接器损坏电压最小值的75%。 并建议连接器的正常工作电压为承受电压值的1/3。

这种测试经常被错误地认为是一种击穿电压或绝缘强度的测试。导致绝缘破损或测量电冕并非此测试的本意。它用来决定绝缘材料和组件部份间隙是否合适。当一个连接器在这些方面不够完善时,实施电压测试将导致不正常放电或者情况恶化。不正常放电伴随闪光 (表面放电 )﹑火花 (空气放电 )或破损(击孔放电 )。

许多因素不同程度影响气体和固体的不导电行为,例如大气温度﹑气压﹑环境和电极形式﹑频率和波形﹑操作速率和测试电压的持续时间﹑样品的几何形式﹑机械压力和以前的测试纪录。除非采用根据绝缘体类型合理选择的或者适当校正的因素,否则单一的绝缘耐压测试结果是极端困难的。

4.0 样品的准备
4.1 测试样品按照连接器规格中说明的应由 (1)一个插头,(2)一个插座或者 (3)一个插头和一个插座。
4.2 当储如特殊测试装置重复连接或绝缘等特殊准备或条件有做要求,它们在单独的连接器规格中被规定。

5.0 实施点
5.1 方法 A
测试电压应作用在最相近的端子间及连接器外壳和距外壳最近的端子间。
5.2 方法 B
测试电压应作用在规格说明的相邻的端子之间。
5.3 方法 C
测试电压应作用在每个端子之间及所有其它端子和相连接的外壳间。

6.0 测试方法
6.1 测试仪器
6.1.1 高电压源
电压性质(交流或者直流)要按照说明。当规定为交流电势时,高压电源所提供的测试电压正常频率应是60赫兹,且尽可能接近正弦波的形式。其它的电源频率用于内部质量一致性的测试。除非另有规定,否则所有的交流电势都应被表示为方根的形式。额定千瓦和电流阻抗在任何测试负载条件下都允许正常工作,并且无任何波形扭曲及电压设置无明显变化。当测试样品需要实质性的测试电容量时,应详细说明此电源测试规格。当要求最小额定千瓦时,也应详细说明。当详细说明直流电势时,波动容量不超过测试电势的5%rms。若有需要时,可使用一合适的电流限定装置来限制电流冲击至规定值。

6.1.2 电压测量装置
除非作另外的说明,否则用以测试所使用电压的电压表至少应精确至5%。在交换器的输出端测试实用电压。

6.1.3 减压室
减压室是用来提供指定的大气压的 (见 6.2.1),当连接器在室内降压时需向其提供实用测试电压。除非另有规定,否则,应使用一精确度为±5%的压力读数装置来监控测试全过程的压力。

6.1.4 误差指示器
误差指示器是用来指示不正常漏电现象以防样品中有此不明显的现象发生。

6.1.5 漏电指示器
要提供合适的方法测量漏电。除非另有规定,否则漏电不得超过0.5毫安。

6.2 测试步骤
6.2.1 条件
由于大气压对暴露在空气中的连接器的端子之间的耐电压特性影响很大,因此此项应作为测试的一个要求加以说明。对于减小大气压而使耐电压降低的测试电压也必须作说明。一个基本的耐电压要求应在每次海平面的应用中都要做说明。如果需要,依据连接器的应用,基本的耐电压的要求应由一个近似值在连接器期望运转的低压之下的低压给出。以下是一个用于指定耐电压测试的标准大气压表。

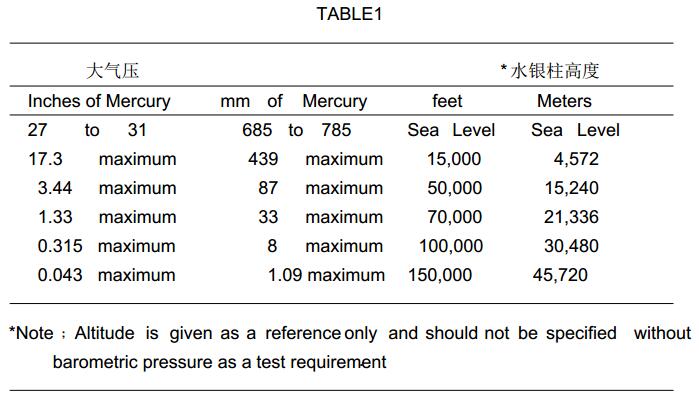

指定耐电压测试的标准大气压表


6.2.2 测试电压
样品应服从于所规定的一定量和一定属性 (交流或直流 )的测试电压。

6.2.3 测试中的电压上升率
除非另作说明,否则测试电压应以接近于 500伏/秒(rms or dc)的速率尽可能均匀地从零点上升到规定值。以制造商的观点,在内部质量一致性的测试中,测试电压可被瞬间采用。

6.2.4 测试中的电压持续时间
除非另作说明,否则对于合格测试,测试电压应维持在规定的值持续60秒。对于内部质量一致性测试,当有规定时,时间可减至5秒。一但完成测试,要逐渐降低电压以避免冲击。制造商的观点是,在内部质量一致性测试过程中测试电压可立即移开。

6.2.5 检验和测量样品
在耐电压的测试过程中,要使用漏电指示装置以监控非正常放电和漏电现象。当有说明时,样品将被检测并且进行测量以决定绝缘耐电压测试对指定操作特性的影响。当有如下现象:闪光 (表面放电)﹑火花(空气放电)﹑损坏 (穿孔放电)或者漏电超过规定的最大值,所引起的非正常放电现象,表明测试失败(即认为是不良品)。

6.2.6预防措施
这种承受电压决不能做为连接器额定电压使用。在内部质量一致性测试时尤其要小心使用承受电压测试。即使过电势对绝缘体的损害低于漏电对绝缘体的损害,但因此降低了它的安全指数。因此,不赞同对同一样品重复使用测试电压。假如随后的测试电势在测试中被规定,则建议以降低电势来使测试成功。当使用交流电或直流电时,要注意测试电压的随意片刻的复发或高峰。直流电较交流电破坏性小,但两者检测设计和结构缺陷方面的能力是相同的,而后者常规定为使用电势,因为高压交流电势更易获得。既然恶化是由于过多泄漏电流对电
子连接器的电参数或物理性产了负面影响,那么在耐电压测试过程中,漏电应限制在最大值5毫安内。由于高压电势的使用,所以要采取适当的预防措施来保护测试人员及设备。

7.0 细节说明
下列细节将在详细规格中说明﹔
(a) 特殊的准备或条件,如有要求 (见 4.0);
(b) 测试电压的数值 (见 6.2.2);
    (1)对于内部质量一致性测试的测量电压和持续时间,若与合格测试不同(见 4.3)。
(c) 电压的性质 (交流或直流 )(见 6.2.2);
(d) 对于质量合格测试的测试电压的持续时间假如超过60秒(见 6.2.4);
(e) 合适的测试电压的测试点 (见 5.0);
(f) 样品测试电压的连接方法,如果非常重要 (见 4.2);
(g) 大气压 (见 6.2.1);
(h) 样品的检测和测量 (见 6.2.5)-细节要求 (如果需要);
(i) 6.1.5规定范围之外的漏损电流;
(j) 测试样品规定 (相配或不相配)(见 4.1);
(k) 测试样品的数目。

8.0 参考文件
数据窗体应包括:
(a) 测试标题;
(b) 样品措述-包括固定装置;
(c) 所用的测试仪器;
(d) 测试步骤;
(e) 评估和观测;
(f) 测试日期和操作者姓名。
