交流与直流压敏电阻UL认证差异

文章来源 : 广东优科检测 发表时间:2019-04-24

广东优科检测是UL1449免目击测试授权实验室,UL认可我司测试数据,可提供压敏电阻UL认证、检测及技术咨询服务。接下里为大家介绍交流与直流压敏电阻UL认证的差异

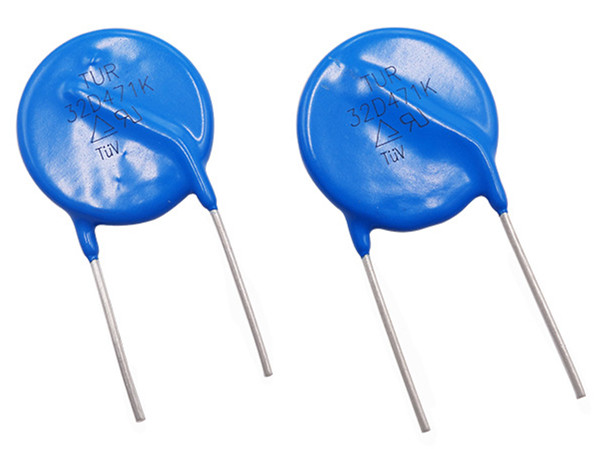

压敏电阻UL认证


压敏电阻是一种限压型保护器件。利用压敏电阻的非线性特性,当过电压出现在压敏电阻的两极间,压敏电阻可以将电压钳位到一个相对固定的电压值,从而实现对后级电路的保护。压敏电阻的主要参数有:额定电压、最大持续操作电压、残压、压敏电压、标称放电电流、适应环境温度等等。

压敏电阻简单的按照使用用途,可以区分为交流用以及直流用两种类型,压敏电阻在交直流电压应力下的特性表现会有所不同。

交流压敏电阻在市场上已有非常广泛的应用,UL相关的认证流程也已经非常成熟。UL认列的产品相关信息您都可以在UL Product iQ™中查询。

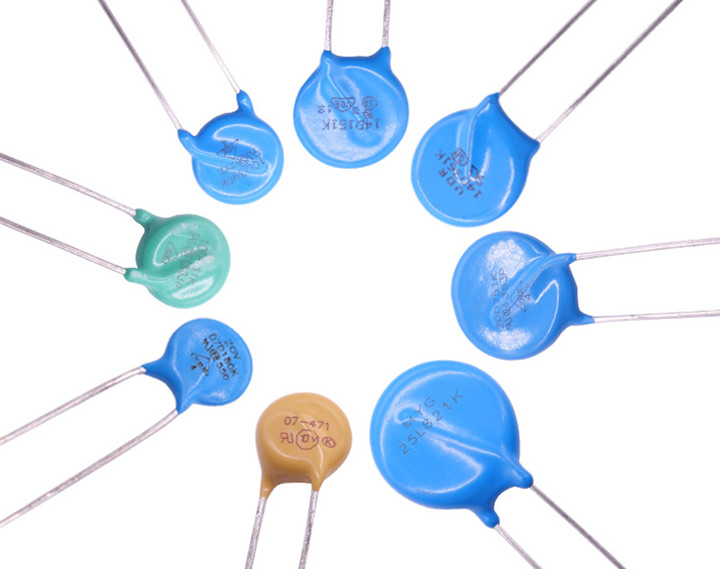

压敏电阻UL认证


随着直流用电器在电源系统、浪涌抑制器、安防系统、电动机保护、汽车电子系统、家用电器中的广泛应用,直流压敏电阻的市场需求日益增加,UL结合市场针对直流压敏电阻和交流压敏电阻在UL认证中的一些评估差异反馈,总结了答疑分享,希望能帮助各企业和制造商对测试和过程有更深入的了解,在测试过程中能够事半功倍。

UL评估压敏电阻的标准,所涵盖的产品,用途以及认证类型分别是什么?
A:
详情请参见下方表格

标准用途覆盖范围认证类型
UL 1449
CSA C22.2 No.269.5-17
浪涌保护器产品专用
≤1000 VAC(1500VDC)
零部件类(Recognized Component):
Type 5
压敏电阻UL认证类型


友情提示:
突波保护器(SPD)CUL认证的相关标准,CSA NO.269系列新标准将于2019年6月28日正式生效,所以未完成档案复查的档案在生效日后将不能在产品上标注有CUL的标章,若您尚未申请新版CSA的审查,请尽快提出申请以免影响产品在市场上生产和销售的权益,详情请咨询我司业务代表,相关联系方式请见文章最下方。

对于交流和直流压敏电阻在测试上有什么差异?
A:
对于交流压敏电阻,UL有常规的测试项目应对如下所示。直流压敏电阻的测试项目会在交流压敏电阻的基础上作相应改动。

交流MOV测试项目直流MOV测试项目
1mA 压敏电阻测试
Metal Oxide Varistor Voltage Test
无变化
Determination of no signal noise for current无变化
标称放电电流测试
Nominal Discharge Current Test(In Test)
(AC.unenergized→DC energized)
重复1mA压敏电阻测试
Repeated Metal Oxide Varistor Voltage Test
无变化
操作电压测试
Operational Voltage Test
(AC→DC)
持续最大操作电压测试
Maximum Continuous Operating Voltage(MCOV)Test
(AC→DC)
耐压试验
Dielectric Voltage-Withstand Test
(AC→DC)

增加泄漏电流测试 DC SPD Leakage(Quiescent)Current(Iq)Test


压敏电阻拥有DC rating的优势
举例:甲公司想要对自己生产的PV/DC类SPD产品进行UL认证(内部含有压敏电阻),如果压敏电阻没有经过UL直流认证,则甲公司可以选择如下三种过渡方案。
1. 甲公司提供压敏电阻样品,在此项目中增加压敏电阻的直流测试,但选择此方法需要:
 ▪ 甲公司定义压敏电阻的直流(DC)电压参数
 ▪ 厂检每年去甲公司工厂进行压敏电阻的抽样,并进行相关直流测试。
2. 甲公司可与压敏电阻供应商探讨是否可由供应商申请该型号压敏电阻的UL直流(DC)认证。
3. 甲公司样品更换已通过UL直流(DC)认证的压敏电阻——选择此方法需要贵司重新寄送更换过压敏电阻的样品。
若甲公司选用的内部压敏电阻已通过UL直流认证,则以上三种针对考量压敏电阻的过渡方案均可忽略,UL评估测试时会更侧重于SPD产品本身。

综上,若光伏或直流SPD产品内部的压敏电阻已通过UL直流认证时,可以减少成品端中对于压敏电阻的评估。
以上是UL标准对于交直流压敏电阻的简单差异描述,只有根据不同的应用场合正确地选用合适的压敏电阻,才能可靠地对被保护对象进行保护。

如需了解更多信息,或想办理压敏电阻UL认证,请联系广东优科检测工程师!
