电子连接器绝缘电阻测试

文章来源 : 广东优科检测 发表时间:2019-04-24

广东优科检测是获得CNASCMA资质认可的第三方检测机构,自有独立检测实验室,能够提供电子连接器绝缘电阻测试等可靠性测试服务。接下来为大家介绍电子连接器绝缘电阻的标准测试方法。

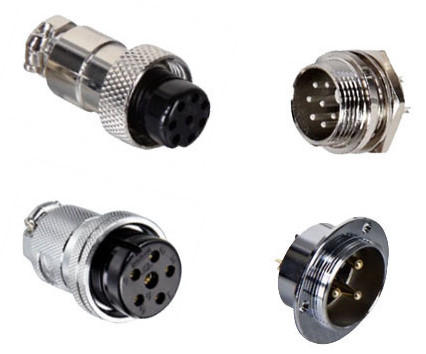

电子连接器绝缘电阻测试

绝缘电阻是连接器测试中的一项,目的是了解连接器中的绝缘成员(塑料)外壳及内部耐直流电压的能力。此值是设计高阻抗线路的重要因子,并对预计隔绝的线路运作,比如形成回路(feedback loops),而造成干扰。此电性的测量与介电耐电压(dielectric withstanding voltage)等测试不尽相同。

由于绝缘成员包含不同材料,或各组成成员材料本身具有不同绝缘电阻值。所量测的数值与不同清洁度或未受劣化所得的结果皆会有所不同,尤其后者影响甚大,亦可由此而获得有用的资讯。

在做此测试前,应充分考虑下列二项因素做为设定量测参数时的参考:
(1) 测试电压应与连接器实际应用时的电压范围或可能电压脉冲值相近。
(2) 连接器绝缘电阻值受到接点大小,接点及绝缘材料化学成分,及测试点间的距离而异。但无论如何,设计者指定测试值时应了解相同性质的连接器,其所指定的绝缘电阻值亦应相同。

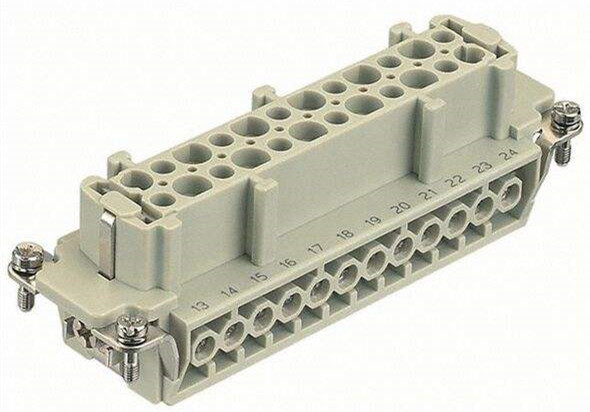

1.连接器绝缘电阻测试

连接器绝缘电阻测试

2.目的
本测试程序的目的,在于详述电子连接器绝缘电阻的标准测试方法。

3.概述
此测试程序,是使用于测量一连接器的绝缘材料及各种包封物质(seals)对直流电压所引起的表面或内部漏电的电阻。
本试验对于判定绝缘特性受热、湿度、污染或易挥发性物质的损耗等因素影响的程度特别有用。

4.试件的准备
4.1 测试样品应包括插头、插座或成对的插头及插座,和应用的接点以及规定的附件。
4.2 试件应照正常应用作准备。试件应不受外来事物影响而做测试。当要求特别准备或条件时,应予以规定。
4.3 除另有规定外,测试样品应依取得时的状态下测试。若焊接导线于端子上,则可清洁此焊点与周围区域。若有规定清洁方式,测试组件必须先用适当的溶剂清洁,以蒸馏水浸泡,然后将之置放在控制于35℃±5℃的空气循环箱中2小时,取出后再把它置于室温下冷却30分钟方可执行测试。

5.测试方法
5.1 测试设备
绝缘电阻测量应以适合被测组件特性的仪器进行量测,如电桥高阻计、高阻计、绝缘电阻测定器或其它适当仪器等。电压源应具有供给固定直流500V±10%的能力。设备应具有对所有使用范围的满刻度读值±5%以内的准确度。应使用适合于所得结果的试验设备读出装置的最低范围,以使导入试验结果的设备容许误差为最小。

5.2 测试程序
绝缘电阻的测量,应分别测量相邻最近的各接点及接点与外壳或固定板距离最小处。除另有详细规定外,对于每个连接器,应量测最少6个(3个邻近接点和或3个接点对外壳和或3个接点对固定板)或总接点数10%的量测数,以何者较大为准。就同一型连接器而言,每次应量测相同的区域。除另有规定外,施加的试验电压应为直流500V±10%。

5.3 加电压时间
若加电压时间为因素之一,或要求测出电阻变化的情况,除另有规定外,绝缘电阻的测量应该在加上电压2分钟后立刻记录其读值。
但是若仪表的读数很稳定或不断增加,则不必等至规定的时间。

5.4 预防措施
因仪表所用的电压相当高,工作人员安全方面应加强注意。小心勿将仪表直接短路,可能会损坏电表。

5.5 最终量测
除另有规定外,最终读值必须在规定的测试环境下,于1小时内完成量测。

6.需说明的事项
在个别规格中应包括下列各项:
(1) 如有必要(见4.2节),指定所需的测量环境及事前准备工作。
(2) 如试验直流电压非500V者,应予说明(见5.2节)。普通试验电压是100V、500V
、1000V和1500V。
(3) 若加压时间异于2分钟者(见5.3节),应注明加压时间。
(4) 试验电压点的位置异于5.2节所述者,应另加以说明。
(5) 最低绝缘电阻值。
(6) 试验环境(如大气压、温度及相对湿度)与标准条件不同时应加以注明。
(7) 试件的规定(配对或不配对)。
(8) 试件的数量。
(9) 每一试件读值的次数。

7.试验报告文件
(1) 试验名称。
(2) 试件的描述说明。
(3) 所使用的试验设备。
(4) 试验程序。
(5) 观察与测量数值。
(6) 试验日期与试验者姓名。

以上就是关于电子连接器绝缘电阻测试方法的介绍,如果您有电子连接器产品需要做可靠性测试或办理UL认证、TUV认证、CQC认证,请联系广东优科检测工程师!
